230 | TSL 230 | Pierwsze uruchomienie
4.
Pierwsze uruchomienie
4.1
Rozpakowywanie urządzenia
1. Zdjąć taśmę i klamry mocujące z palety i pudła.
i
Po rozpakowaniu sprawdzić, czy urządzenie
TSL 230 jest w nienagannym stanie i nie wykazu-
je widocznych uszkodzeń. W razie wątpliwości nie
przeprowadzać operacji rozruchowych i wezwać wy-
kwalifikowanego technika i/lub sprzedawcę maszyny.
2. Wyjąć standardowe akcesoria i materiał opakowanio-
wy ze skrzyni transportowej.
i
Materiał opakowaniowy przepisowo usunąć za pośred-
nictwem odpowiednich punktów zbiórki.
4.2
Montaż urządzenia
!
Odłączyć zasilanie elektryczne i zasilanie sprężonym
powietrzem zmieniacza opon, do którego podnośnik
ma zostać podłączony.
!
Podczas instalowania podnośnika przestrzegać
instrukcji zawartych w rozdziale "Pierwsze urucho-
mienie".
!
Producent nie ponosi odpowiedzialności za ewen-
tualne szkody lub obrażenia, powodowane przez
instalację w sposób inny niż opisany w rozdziale
"Pierwsze uruchomienie".
4.2.1
Montaż urządzenia na wstępnie ustawionych
modelach maszyny
1. Ustawić urządzenie TSL 230 bezpośrednio przy
obudowie zmieniacza opon i zwrócić przy tym
uwagę, aby otwory ramy mocującej urządzenia
TSL 230 i obudowy były wyrównane względem
siebie.
2. Przymocować ramę mocującą przy użyciu dołą-
czonych komponentów, jak pokazano na poniższej
ilustracji.

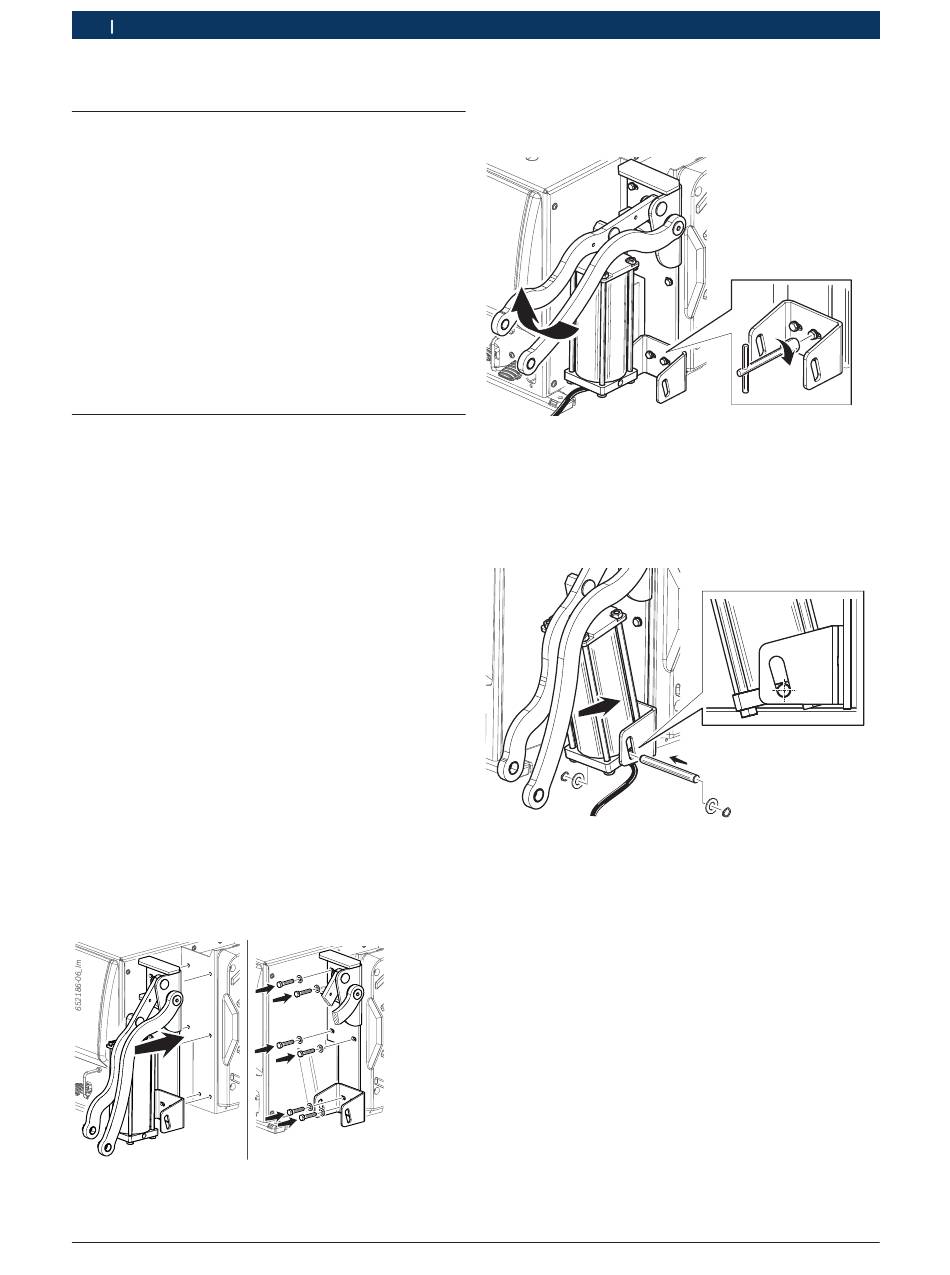

Rys. 2:
Pozycjonowanie ramy mocującej
|
1 695 105 604
2016-01-12
3. Aby ułatwić dociąganie śrub i nakrętek na spodzie
ramy mocującej, unieść cylinder, aby zwiększyć wi-
doczność obszaru roboczego.
Rys. 3:
Podnoszenie cylindra
4. Ostrożnie ustawić cylinder ponownie i zwrócić przy tym
uwagę na to, aby nie zgnieść głównej rury przyłączenio-
wej i nie uszkodzić znajdującego się pod nią złącza.
5. Przymocować cylinder we wsporniku, jak pokazano
na poniższej ilustracji.
Rys. 4:
Mocowanie cylindra
6. Chwycić pedał sterujący i umieścić go przy otworach
do mocowania na obudowie.
652186-07_Im
652186-08_Im
Robert Bosch GmbH
