3. При полностью опущенной передвижной платфор-
ме, если палец цилиндра находится в указанном
положении, необходимо убедиться, что трубо-
образный держатель передвижной платформы
находится под стационарной роликовой платфор-
мой.
1
2

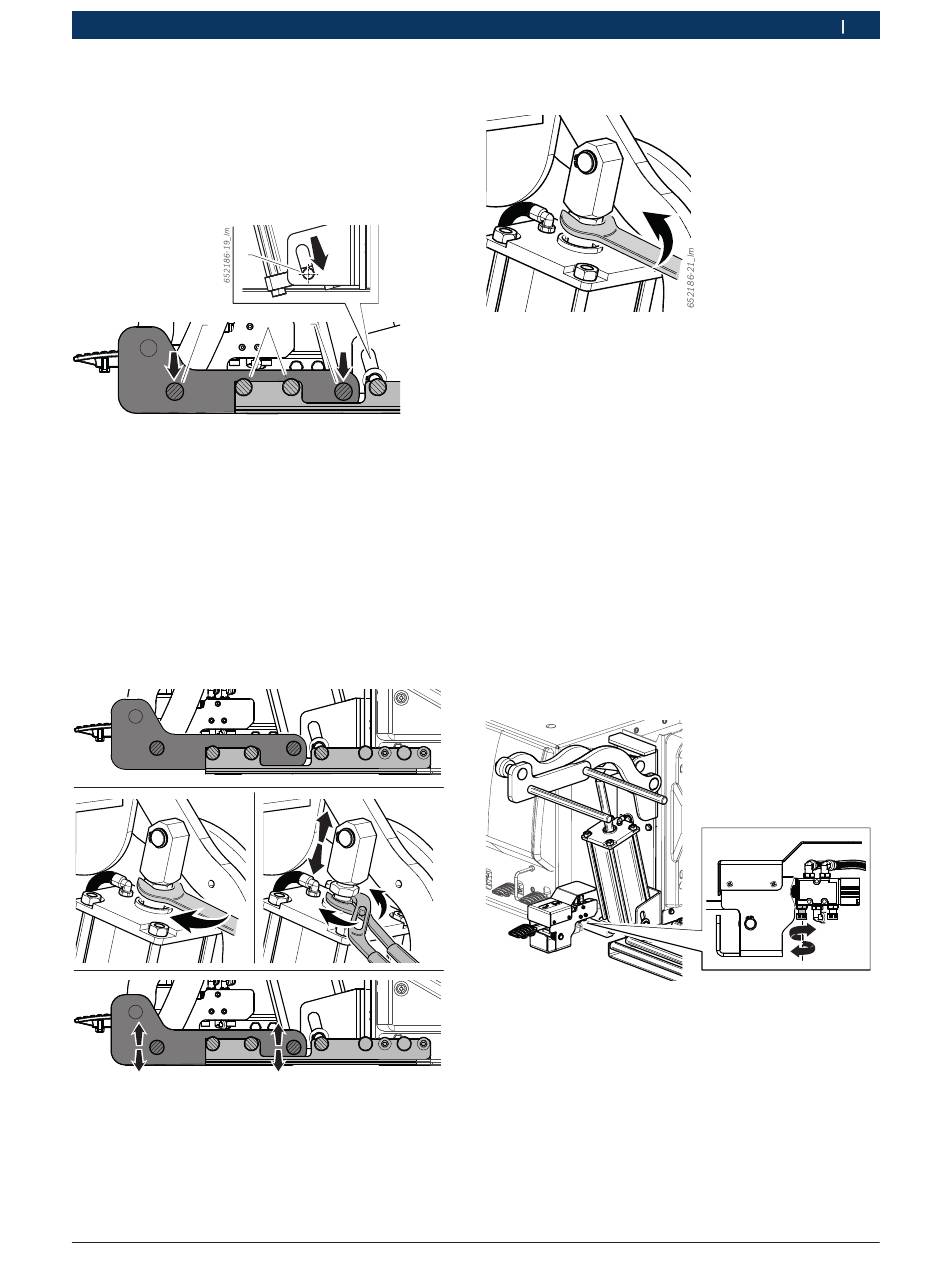

Рис. 19: Оптимальные эксплуатационные условия
1 Палец цилиндра
2 Трубообразный держатель передвижной платформы
3 Ролик стационарной платформы
i
Если указанные эксплуатационные условия не
выполняются, следует настроить ход цилиндра.
4. Если передвижная платформа расположена, как
показано на рисунке, то необходимо ослабить за-
жимную гайку и переместить шток цилиндра, пока
не будет достигнуто нужное положение для трубо-
образного держателя передвижной платформы.
652186-20_Im
Рис. 20: Настройка хода цилиндра
Robert Bosch GmbH
3 2
Первый ввод в эксплуатацию | TSL 230 | 295
5. Затянуть гайку до упора вилки цилиндров.
Рис. 21: Стопорение настроенного хода цилиндра
4.5.2 Настройка времени подъема и опускания
Для безопасного использования TSL 230 подъем-
ного устройства необходимо время подъема/опуска-
ния без нагрузки 2,5 sec.
!
Изготовитель не несет ответственность за возмож-
ный материальный ущерб и/или травмы, возник-
шие в результате эксплуатации в условиях, отлич-
ных от указанных эксплуатационных условий.
Для настройки времени подъема/опускания
TSL 230 необходимо выполнить следующее:
1. Нажать приводную педаль и привести передвиж-
ную платформу в положение максимального
открытия цилиндра.
2. Осторожно активировать регулятор расхода на
педали управления, как показано на рисунке.
Рис. 22: Настройка скорости опускания
3. Затем активировать движение опускания подъем-
ного устройства, убедиться, что время опускания
составляет 2,5 sec.
4. При необходимости повторить процесс.
