Druckluftanschluss - Bosch TSL 230 Originalbetriebsanleitung

4.3

Druckluftanschluss

1. Die seitliche Abdeckung des Gehäuses entfernen.
2. Das Erdungskabel trennen.
1
2

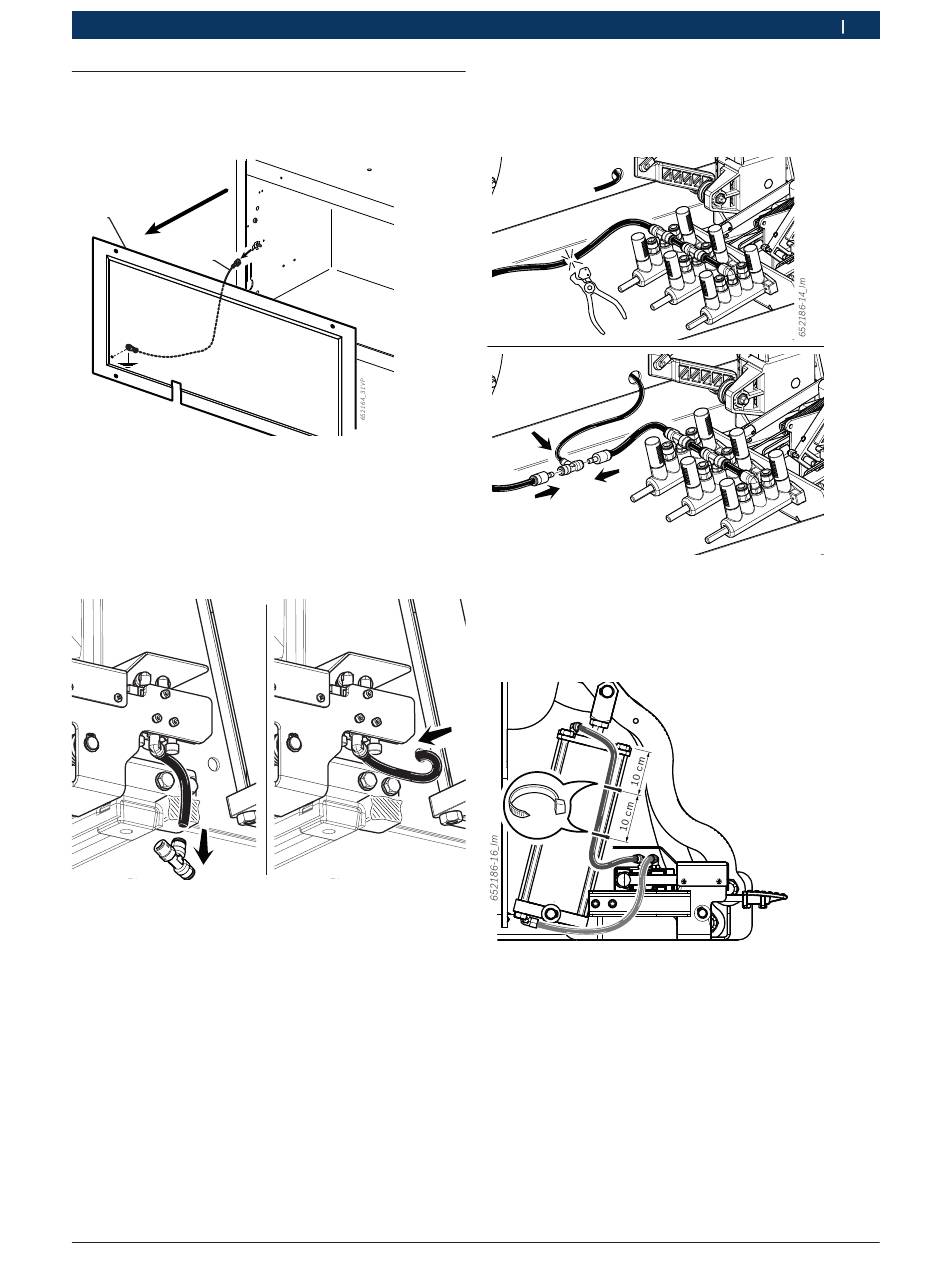

Abb. 12: Die seitliche Abdeckung entfernen.
1 Seitliche Abdeckung
2 Erdungskabel
3. Den Versorgungsschlauch des Steuerpedals vom
Anschluss trennen und durch die Bohrung im Gehäu-
se führen.
652186-13_Im
Abb. 13: Durchführung des Schlauchs durch das Gehäuse
Robert Bosch GmbH
Erstinbetriebnahme | TSL 230 | 13
4. Den Versorgungsschlauch des Pedals einschneiden
und die Schläuche anschließen, wie auf der Abbil-
dung dargestellt ist.
Abb. 14: Druckluftanschluss am Pedal
5. Die Schläuche vom Zylinder nehmen und an das
Ventil des Antriebspedals anschließen, wie auf der
Abbildung dargestellt ist.
Abb. 15: Druckluftanschluss des Zylinders
6. Die Stromversorgung und die Druckluftversorgung
der Reifenmontiermaschine anschließen.
!
Das Steuerpedal betätigen und sicherstellen, dass
die Hub-/Senkrichtung mit der auf dem Klebeetikett
des Pedals angegebenen Richtung übereinstimmt.
!
Anderenfalls sicherstellen, dass der Druckluftan-
schluss des Zylinders wie oben beschrieben vorge-
nommen wurde.
de
|
1 695 105 604 2016-01-12
