50 | TSL 230 | Première mise en service
4.
Première mise en service
4.1
Déballage
1. Retirer le lien et les agrafes de fixation de la palette
ainsi que le carton d'emballage.
i
Après le déballage, s'assurer que le TSL 230 est
en parfait état et que les pièces ne présentent aucun
dommage visible. En cas de doute, suspendre la
mise en service et contacter un technicien qualifié
et/ou le vendeur de la machine.
2. Retirer les accessoires standard et le matériel d'em-
ballage de la caisse de transport.
i
Éliminer l'emballage via un point de collecte approprié.
4.2

Montage du dispositif

!
Débrancher l'alimentation électrique et l'alimenta-
tion en air comprimé de la machine à monter les
pneus à laquelle le dispositif d'élévation doit être
raccordé.
!
Lors de l'installation du dispositif d'élévation, suivre
les instructions figurant au chapitre "Première mise
en service".
!
Le fabricant décline toute responsabilité pour
d'éventuels dommages matériels et/ou des blessures
qui seraient à porter au compte d'une procédure
d'installation autre que celle décrite au chapitre
"Première mise en service".
4.2.1
Montage du dispositif sur des modèles de ma-
chines préréglés
1. Positionner le TSL 230 directement sur le car-
ter de la machine à monter les pneus et veiller à
faire concorder les trous du cadre de fixation du
TSL 230 et du carter.
2. Fixer le cadre de fixation avec les composants four-
nis comme représenté sur la figure suivante.

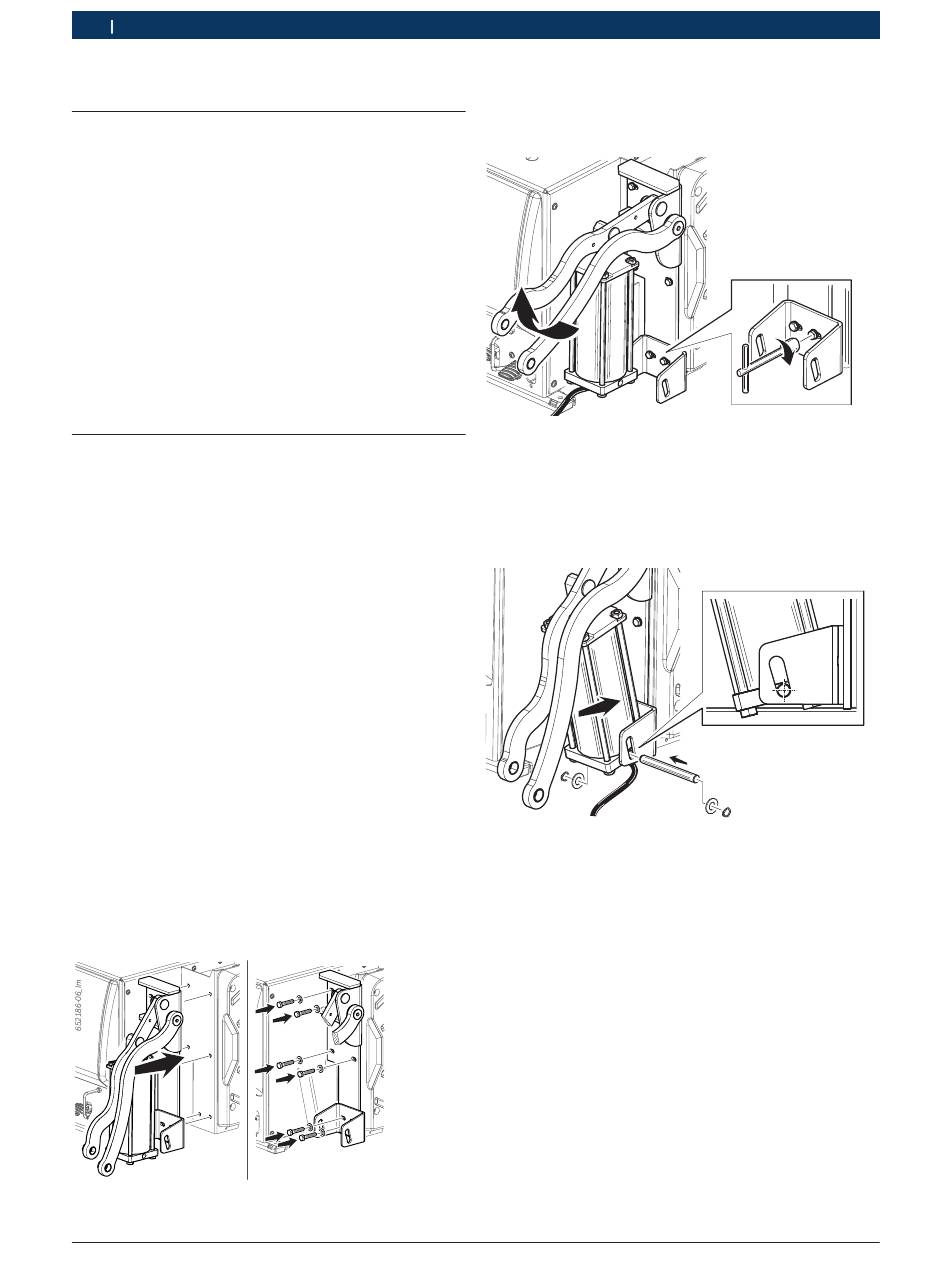

Fig. 2:
Positionnement du cadre de fixation
|
1 695 105 604
2016-01-12
3. Pour simplifier le serrage des vis et des écrous sur la
face inférieure du cadre de fixation, soulever le vérin
pour obtenir une meilleure vue sur la zone de travail.
Fig. 3:
Levage du vérin
4. Repositionner avec précaution le vérin et veiller à ne
pas coincer le tube de raccordement principal et à ne
pas endommager le raccord inférieur.
5. Fixer le vérin dans son logement comme représenté
sur la figure ci-contre.
Fig. 4:
Fixation du vérin
6. Saisir la pédale de commande et la positionner sur
le carter au niveau des trous de fixation.
652186-07_Im
652186-08_Im
