3. Tamamen aşağı indirilmiş hareketli platformda ve
silindir pimi şekilde gösterilen pozisyonda bulundu-
ğunda, hareketli platformun boru şeklindeki tutucu-
sunun sabit rulolu platformun altında bulunduğun-
dan emin olun.
1
2

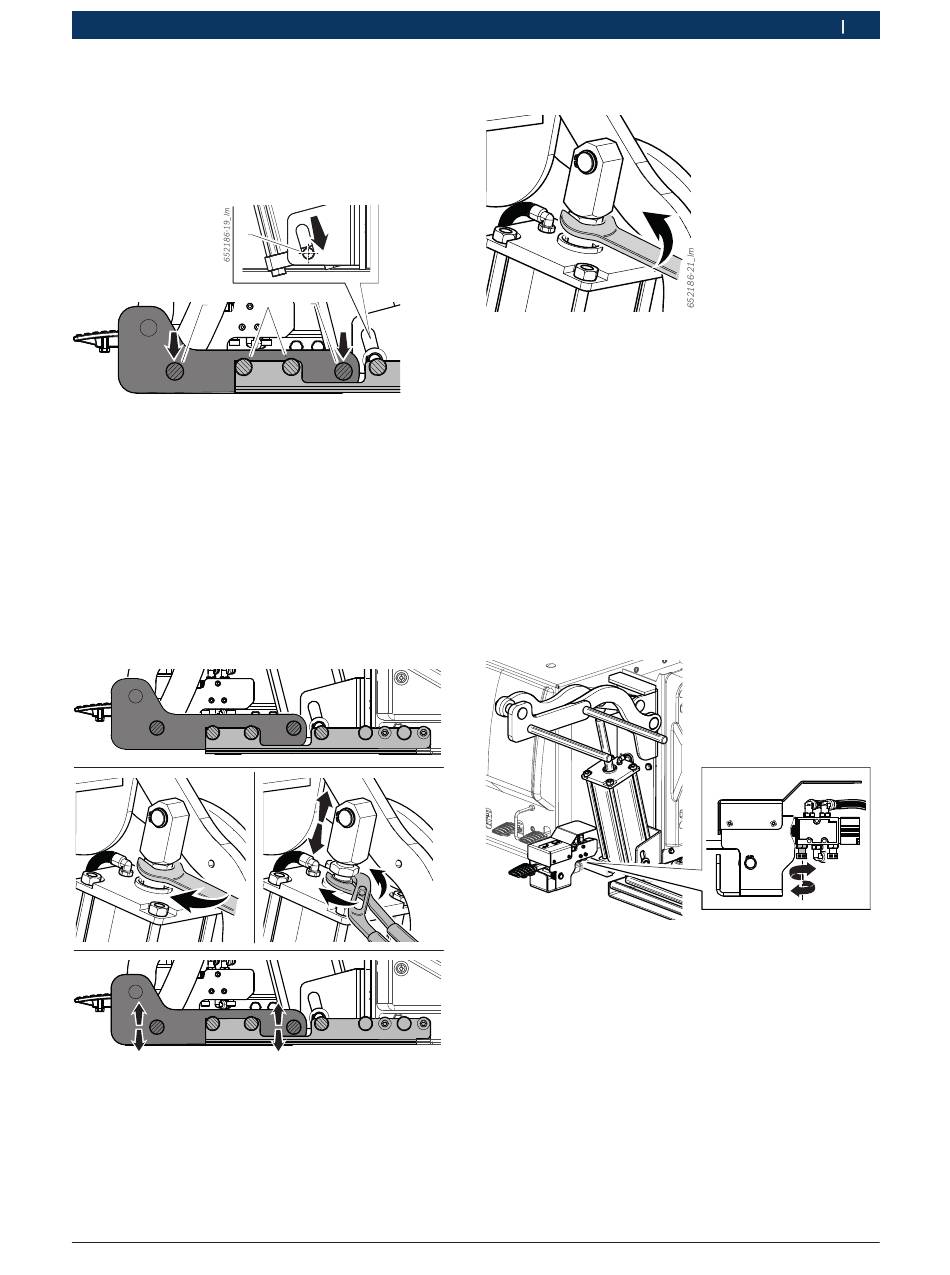

Şek. 19: En uygun çalışma koşulları
1 Silindir pimi
2 Hareketli platformun boru şeklindeki tutucusu
3 Sabit rulolu platformun rulosu
i
Bu çalışma koşulları söz konusu olmadığında silindir
strokunu ayarlayın.
4. Hareketli platform şekilde gösterildiği gibi konumlan-
dırılmış olduğunda, sıkıştırma somununu çözün ve
silindir çubuğunu, hareketli platformun boru şeklin-
deki tutucusu için istenen pozisyona ulaşılana kadar
kaydırın.
652186-20_Im
Şek. 20: Silindir strokunun ayarlanması
Robert Bosch GmbH
3 2
İlk defa işletime alınması | TSL 230 | 275
5. Somunu, silindir çatalındaki son konuma kadar sıkın.
Şek. 21: Ayarlanmış silindir strokunun sabitlenmesi
4.5.2 Kaldırma ve indirme süresinin ayarlanması
Bu TSL 230 kaldırma tertibatının güvenli kullanımı
için yüksüz kaldırma/indirme süresi 2,5 sec olmalıdır.
!
Üretici, belirtilen çalışma koşullarından farklı koşul-
larda kullanımdan kaynaklanan hasarlar veya yaralan-
malar için sorumluluk üstlenmez.
TSL 230 tertibatının kaldırma/indirme süresinin ayar-
lanması için yapılması gerekenler:
1. Tahrik pedalına basın ve hareketli platformu, maksi-
mum silindir açılması poziyonuna getirin.
2. Kumanda pedalındaki debi ayarlayıcısına, şekilde
gösterilen şekilde dikkatle basın.
Şek. 22: İndirme hızının ayarlanması
3. Ardından kaldırma tertibatının indirme hareketini
etkinleştirin ve indirme süresinin 2,5 sec olduğundan
emin olun.
4. Gerektiğinde işlemi tekrarlayın.
