10 | TSL 230 | Erstinbetriebnahme
4.
Erstinbetriebnahme
4.1
Auspacken
1. Band und Befestigungsklammern von der Palette
sowie Karton der Verpackung entfernen.
i
Nach dem Auspacken kontrollieren, ob sich die
TSL 230 in einwandfreiem Zustand befindet und
keine sichtbar beschädigten Teile aufweist. Im Zwei-
felsfall mit der Inbetriebnahme warten und einen
qualifizierten Techniker und/oder den Verkäufer der
Maschine hinzuziehen.
2. Die Standard-Zubehörteile und das Verpackungsmate-
rial aus der Transportkiste nehmen.
i
Das Verpackungsmaterial über entsprechende Sam-
melstellen sachgerecht entsorgen.
4.2
Montage der Vorrichtung
!
Die Stromversorgung und die Druckluftversorgung
der Reifenmontiermaschine trennen, an die die He-
bevorrichtung angeschlossen werden soll.
!
Bei der Installation der Hebevorrichtung die Anwei-
sungen im Kapitel "Erstinbetriebnahme" befolgen.
!
Der Hersteller haftet nicht für eventuelle Sachschä-
den und/oder Verletzungen, die auf eine andere
als im Kapitel "Erstinbetriebnahme" beschriebene
Installation zurückzuführen sind.
4.2.1
Montage der Vorrichtung an voreingestellten
Maschinenmodellen
1. Den TSL 230 direkt am Gehäuse der Reifenmon-
tiermaschine positionieren und dabei darauf ach-
ten, die Bohrungen des Befestigungsrahmens des
TSL 230 und des Gehäuses aneinander auszurich-
ten.
2. Den Befestigungsrahmen mit den mitgelieferten
Komponenten befestigen, wie auf der nachstehen-
den Abbildung dargestellt ist.

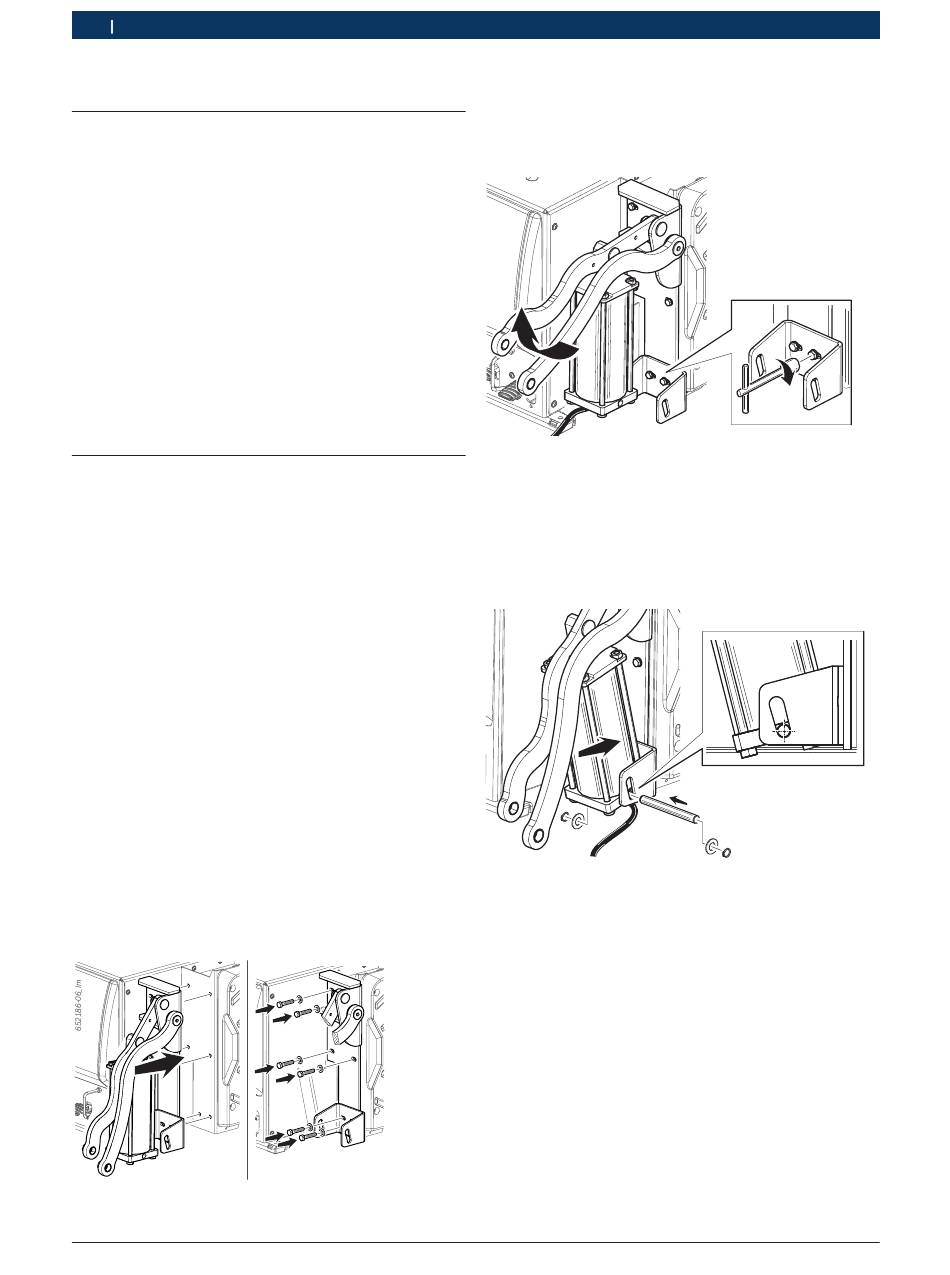

Abb. 2:
Positionieren des Befestigungsrahmens
|
1 695 105 604
2016-01-12
3. Um das Festziehen der Schrauben und Muttern an
der Unterseite des Befestigungsrahmens zu vereinfa-
chen, den Zylinder anheben, um eine bessere Sicht
auf den Arbeitsbereich zu ermöglichen.
Abb. 3:
Anheben des Zylinders
4. Den Zylinder vorsichtig erneut positionieren und dabei
darauf achten, das Hauptanschlussrohr nicht zu quet-
schen und den Anschluss darunter nicht zu beschädi-
gen.
5. Den Zylinder in seiner Aufnahme befestigen, wie auf
der nachstehenden Abbildung dargestellt ist.
Abb. 4:
Befestigung des Zylinders
6. Das Steuerpedal nehmen und bei den Befestigungs-
bohrungen am Gehäuse positionieren.
652186-07_Im
652186-08_Im
Robert Bosch GmbH
