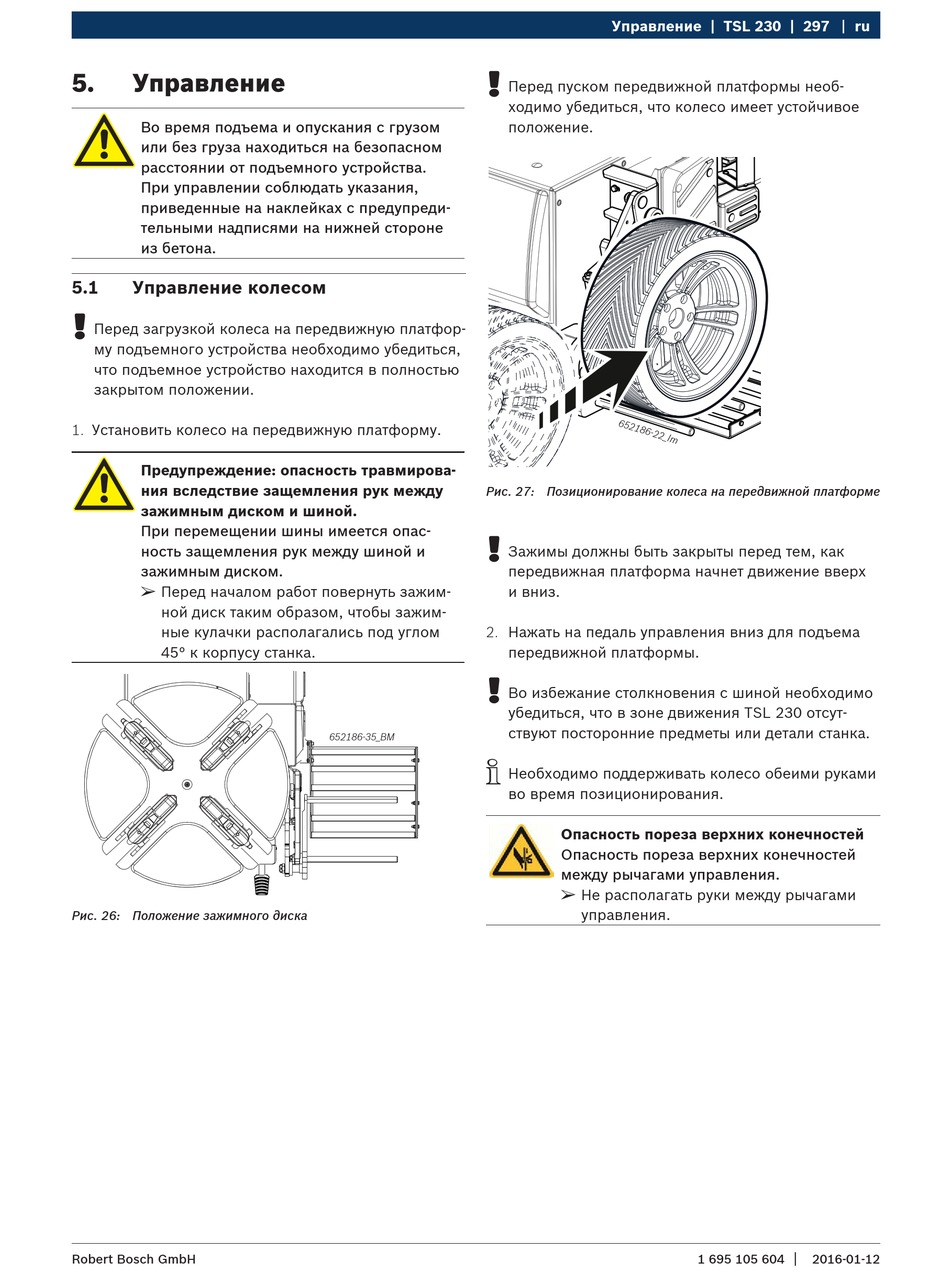

Bosch TSL 230 Originalbetriebsanleitung Seite 297

5. Управление
Во время подъема и опускания с грузом
или без груза находиться на безопасном
расстоянии от подъемного устройства.
При управлении соблюдать указания,
приведенные на наклейках с предупреди-
тельными надписями на нижней стороне
из бетона.
5.1 Управление колесом
!
Перед загрузкой колеса на передвижную платфор-
му подъемного устройства необходимо убедиться,
что подъемное устройство находится в полностью
закрытом положении.
1. Установить колесо на передвижную платформу.
Предупреждение: опасность травмирова-
ния вследствие защемления рук между
зажимным диском и шиной.
При перемещении шины имеется опас-
ность защемления рук между шиной и
зажимным диском.
¶
Перед началом работ повернуть зажим-
ной диск таким образом, чтобы зажим-
ные кулачки располагались под углом
45° к корпусу станка.
Рис. 26: Положение зажимного диска
Robert Bosch GmbH
!
Перед пуском передвижной платформы необ-
ходимо убедиться, что колесо имеет устойчивое
положение.
Рис. 27: Позиционирование колеса на передвижной платформе
!
Зажимы должны быть закрыты перед тем, как
передвижная платформа начнет движение вверх
и вниз.
2. Нажать на педаль управления вниз для подъема
передвижной платформы.
!
Во избежание столкновения с шиной необходимо
убедиться, что в зоне движения TSL 230 отсут-
ствуют посторонние предметы или детали станка.
652186-35_BM
i
Необходимо поддерживать колесо обеими руками
во время позиционирования.
Управление | TSL 230 | 297
Опасность пореза верхних конечностей
Опасность пореза верхних конечностей
между рычагами управления.
¶
Не располагать руки между рычагами
управления.
1 695 105 604
ru
|
2016-01-12
