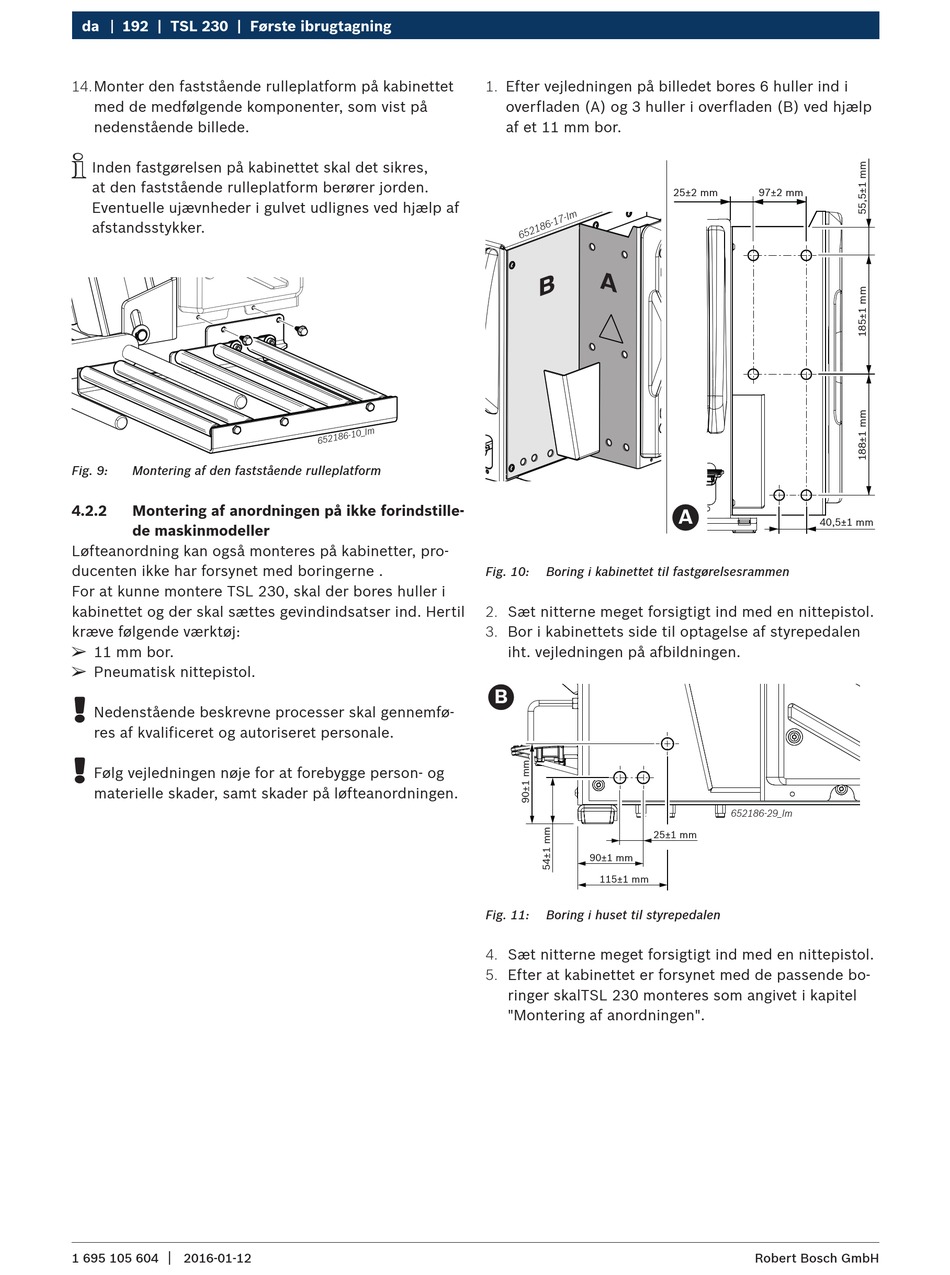

192 | TSL 230 | Første ibrugtagning
14. Monter den faststående rulleplatform på kabinettet
med de medfølgende komponenter, som vist på
nedenstående billede.
i
Inden fastgørelsen på kabinettet skal det sikres,
at den faststående rulleplatform berører jorden.
Eventuelle ujævnheder i gulvet udlignes ved hjælp af
afstandsstykker.
Fig. 9:
Montering af den faststående rulleplatform
4.2.2
Montering af anordningen på ikke forindstille-
de maskinmodeller
Løfteanordning kan også monteres på kabinetter, pro-
ducenten ikke har forsynet med boringerne .
For at kunne montere TSL 230, skal der bores huller i
kabinettet og der skal sættes gevindindsatser ind. Hertil
kræve følgende værktøj:
¶
11 mm bor.
¶
Pneumatisk nittepistol.
!
Nedenstående beskrevne processer skal gennemfø-
res af kvalificeret og autoriseret personale.
!
Følg vejledningen nøje for at forebygge person- og
materielle skader, samt skader på løfteanordningen.
|
1 695 105 604
2016-01-12
1. Efter vejledningen på billedet bores 6 huller ind i
overfladen (A) og 3 huller i overfladen (B) ved hjælp
af et 11 mm bor.
Fig. 10:
Boring i kabinettet til fastgørelsesrammen
2. Sæt nitterne meget forsigtigt ind med en nittepistol.
3. Bor i kabinettets side til optagelse af styrepedalen
iht. vejledningen på afbildningen.
B
25±1 mm
90±1 mm
115±1 mm
Fig. 11:
Boring i huset til styrepedalen
4. Sæt nitterne meget forsigtigt ind med en nittepistol.
5. Efter at kabinettet er forsynet med de passende bo-
ringer skalTSL 230 monteres som angivet i kapitel
"Montering af anordningen".
25±2 mm
97±2 mm
A
40,5±1 mm
652186-29_Im
Robert Bosch GmbH
