Bosch TSL 230 Originalbetriebsanleitung Seite 55

3. Lorsque le pont mobile est intégralement abaissé et
que l'axe du vérin se trouve dans la position indi-
quée, s'assurer que le support du pont mobile en
forme de tube se trouve sous le pont roulant fixe.
1
2

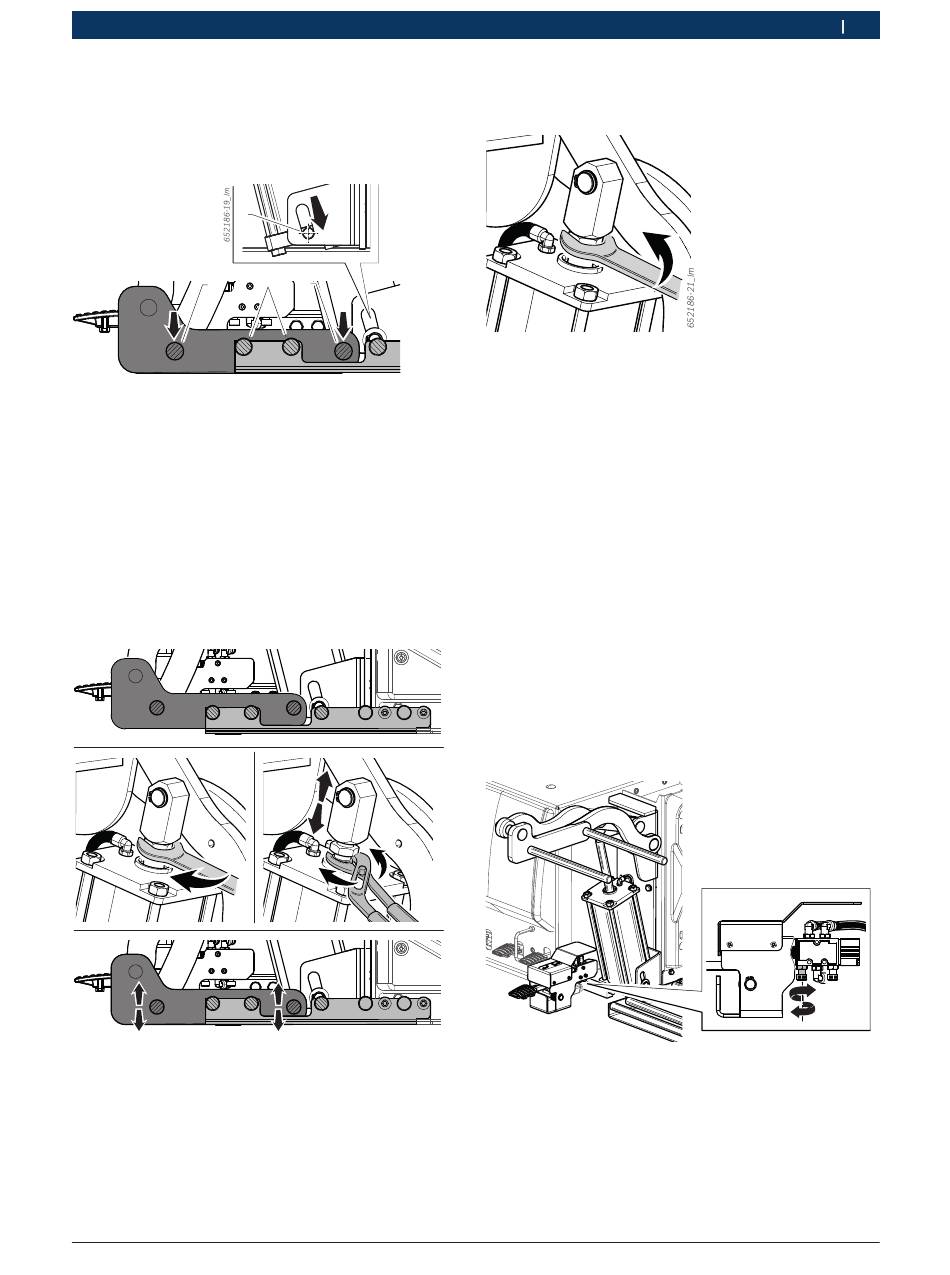

Fig. 19: Conditions d'exploitation optimales
1 Axes de vérin
2 Support en forme de tube du pont mobile
3 Roulette du pont roulant fixe
i
Si ces conditions d'exploitation ne sont pas rem-
plies, régler la course du vérin.
4. Lorsque le pont mobile est positionné comme
indiqué sur la figure, desserrer l'écrou de serrage
et décaler la tige de vérin jusqu'à ce que la position
souhaitée pour le support du pont mobile en forme
de tube soit atteinte.
652186-20_Im
Fig. 20: Réglage de la course du vérin
Robert Bosch GmbH
3 2
Première mise en service | TSL 230 | 55
5. Serrer l'écrou au niveau de la fourche du vérin
jusqu'en butée.
Fig. 21: Blocage de la course de vérin réglée
4.5.2 Réglage du temps d'élévation et d'abaisse-
ment
Pour l'utilisation sûre du dispositif d'élévation de
TSL 230, un temps d'élévation/d'abaissement sans
charge de 2,5 sec est nécessaire.
!
Le fabricant décline toute responsabilité pour les
dommages matériels ou les blessures qui sont entre
autres à porter au compte de conditions d'exploita-
tion autres que celles indiquées.
Procéder comme suit pour régler le temps d'éléva-
tion/d'abaissement de TSL 230 :
1. Actionner la pédale d'entraînement et amener le
pont mobile dans la position de l'ouverture de vérin
maximale.
2. Actionner avec précaution le régulateur de débit au
niveau de la pédale de commande, comme indiqué
sur la figure.
Fig. 22: Réglage de la vitesse d'abaissement
3. Activer ensuite le mouvement d'abaissement du dis-
positif d'élévation et s'assurer que le temps d'abais-
sement est de 2,5 sec.
4. Répéter la procédure si nécessaire.
fr
|
1 695 105 604 2016-01-12
