3.2
Voraussetzungen
Die Hebevorrichtung muss in einem geschlossenen
Raum, in einem einheitlich und ausreichend beleuteten
Bereich und auf Betonboden installiert werden. Darü-
ber hinaus muss hier ein Anschluss für die Pneumatik-
versorgung vorhanden sein.
!
Bei der Installation der Hebevorrichtung die Anwei-
sungen im Kapitel "Erstinbetriebnahme" befolgen.
!
Der Hersteller haftet nicht für eventuelle Sachschä-
den und/oder Verletzungen, die auf eine andere
als im Kapitel "Erstinbetriebnahme" beschriebene
Installation zurückzuführen sind.
!
Während des Betriebs des TSL 230 (Heben-Ab-
stellen-Senken) darf der Bediener ausschließlich im
zu diesem Zweck vorbehaltenen Steuerungsbereich
arbeiten, ohne den bei der Installation der Hebevor-
richtung entsprechend gekennzeichneten Gefahren-
bereich zu betreten (siehe Kapitel "Erstinbetriebnah-
me").
i
Der Bediener muss sicherstellen, dass sich niemand
im Gefahrenbereich aufhält, bevor er den TSL 230
startet.
i
Den Bereich um den TSL 230 sauber halten;
eventuelle Ölflecken beseitigen, um Rutschgefahr zu
vermeiden, und eventuelle Gegenstände aus diesem
Bereich entfernen.
Robert Bosch GmbH
Produktbeschreibung | TSL 230 | 7

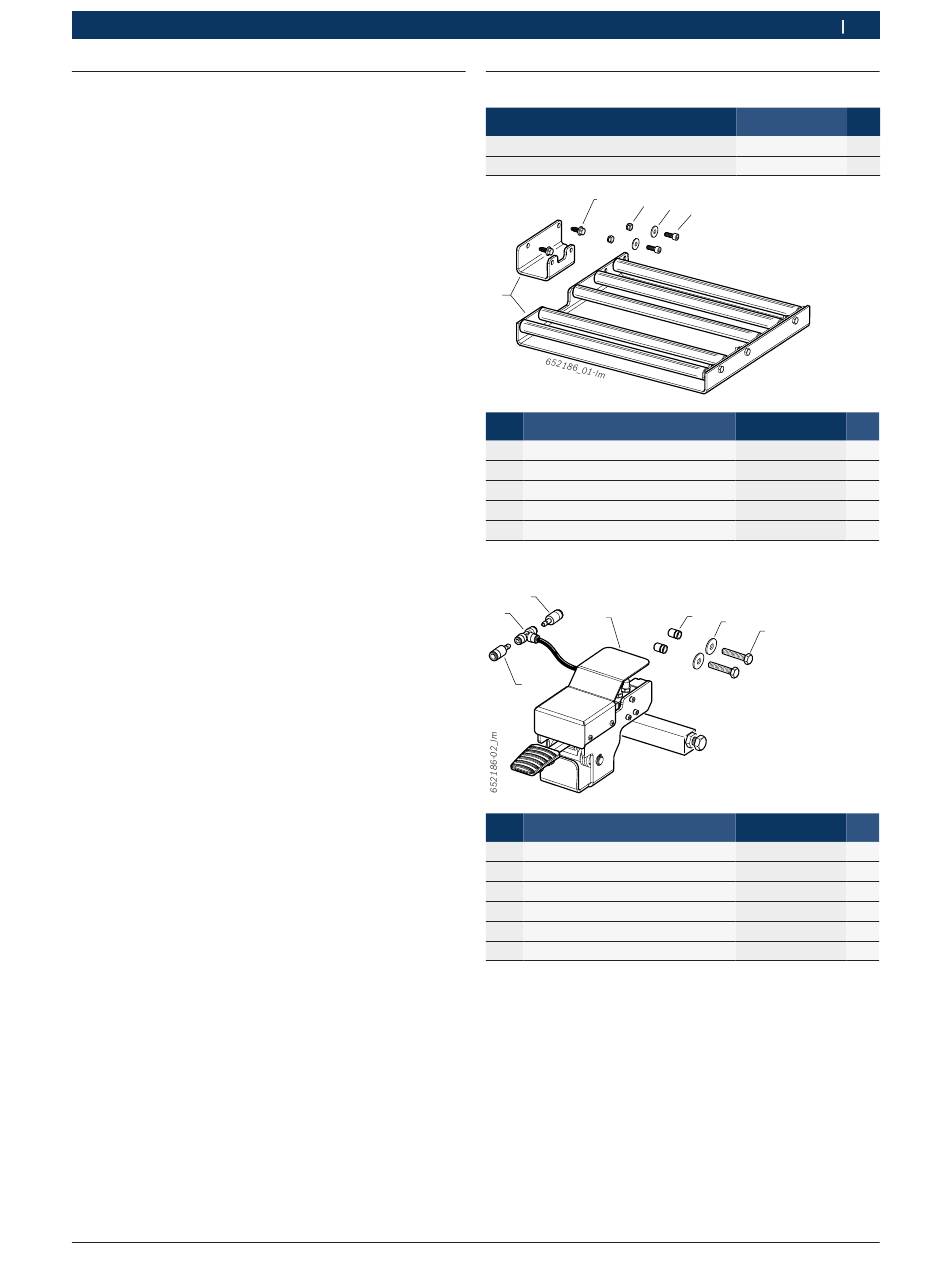

3.3
Lieferumfang
Bezeichnung
Betriebsanleitung
Anleitung Reifenservicegeräte
2
5
1
Pos. Bezeichnung
1
Feststehende Rollbühne
2
Schraube 6,3x13
3
Schraube ISO 4017 M6x20
4
Scheibe 6,5x18x1,5
5
Mutter M6
Tab. 2:
Feststehende Rollbühne
6
5
1
6
Pos. Bezeichnung
1
Steuerpedal
2
Schraube M8x40
3
Scheibe Ø8
4
Einsatz M8x17
1)
5
"T"-Stück 6-8-8
6
Reduzierung 8-6
Tab. 3:
Steuerpedal
Nur verwenden, wenn das Gehäuse für die Installation des
1)
TSL 230 konzipiert ist.
Bestellnummer
1 695 105 604
1 695 104 907
4
3
Bestellnummer
1 695 105 286
-
-
-
-
4
3
2
Bestellnummer
1 695 106 375
-
-
-
-
-
|
1 695 105 604
2016-01-12
de
Nr.
1
1
Nr.
1
2
2
2
2
Nr.
1
2
2
2
1
2
