tr 270 | TSL 230 | İlk defa işletime alınması
4. İlk defa işletime alınması
4.1 Ambalajdan çıkarma
1. Paletten bandı ve sabitleme mandallarını çıkarın ve
ambalaj kartonunu çıkarın.
i
Ambalajdan çıkardıktan sonra TSL 230 ünitesi-
nin kusursuz durumunda olduğunu ve gözle görü-
lür hasarı olan parçaların olmadığını kontrol edin.
Şüpheniz olması durumunda ünitesi henüz işletmeye
almayın ve kalifiye bir teknisyene ve/veya makine
satıcısına danışın.
2. Standart aksesuarları ve ambalaj malzemesini nakliye
kutusundan çıkarın.
i
Ambalaj malzemelerini yetkili toplama yerlerine teslim
ederek nizamına uygun bir şekilde bertaraf ediniz.
4.2 Tertibatın monte edilmesi
!
Kaldırma tertibatının bağlanacağı lastik montaj maki-
nesinin akım beslemesini ve basınçlı hava besleme-
sini ayırın.
!
Kaldırma tertibatının kurulumu sırasında "İlk defa
işletime alınması" bölümündeki talimatlara uyun.
!
Üretici, "İlk defa işletime alınması" bölümünde
belirtilen kurulum adımlarının uygulanmamasından
kaynaklanan maddi hasarlardan ve/veya yaralanma-
lardan sorumlu tutulmaz.
4.2.1 Tertibatın önceden ayarlanmış makine model-
lerine monte edilmesi
1. Bu TSL 230 tertibatını doğrudan lastik montaj
makinesinin gövdesine konumlandırın ve TSL 230
tespitleme çerçevesindeki ve gövdedeki deliklerinin
aynı hizada olmasını sağlayın.
2. Tespitleme çerçevesini, birlikte teslim edilen bileşen-
ler ile aşağıdaki şekilde gösterildiği gibi tespitleyin.

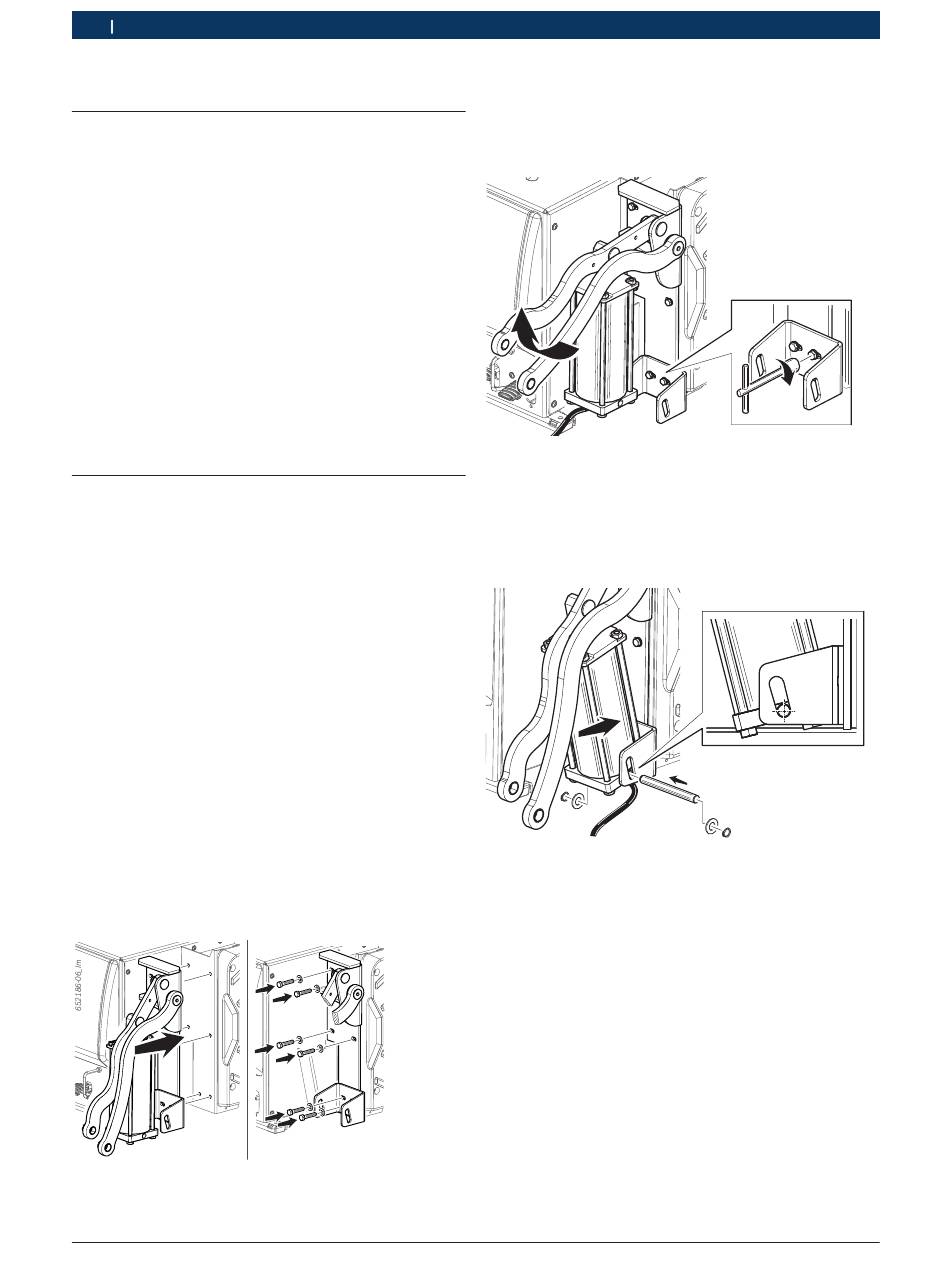

Şek. 2: Tespitleme çerçevesinin konumlandırılması
|
1 695 105 604 2016-01-12
3. Tespitleme çerçevesinin alt tarafındaki cıvataların ve
somunların sıkılmasını kolaylaştırmak amacıyla, ça-
lışma alanını daha iyi görebilmek için silindiri yukarı
kaldırın.
Şek. 3: Silindirin kaldırılması
4. Silindiri dikkatle yeniden konumlandırın ve ana bağlantı
borusunun ezilmemesine ve bu borunun altındaki bağ-
lantı yerinin hasar görmemesine dikkat edin.
5. Silindiri, aşağıdaki şekilde gösterildiği gibi yuvasına
tespitleyin.
Şek. 4: Silindirin tespitlenmesi
6. Kumanda pedalını alın ve gövdedeki tespitleme delik-
leri kısmına konumlandırın.
652186-07_Im
652186-08_Im
