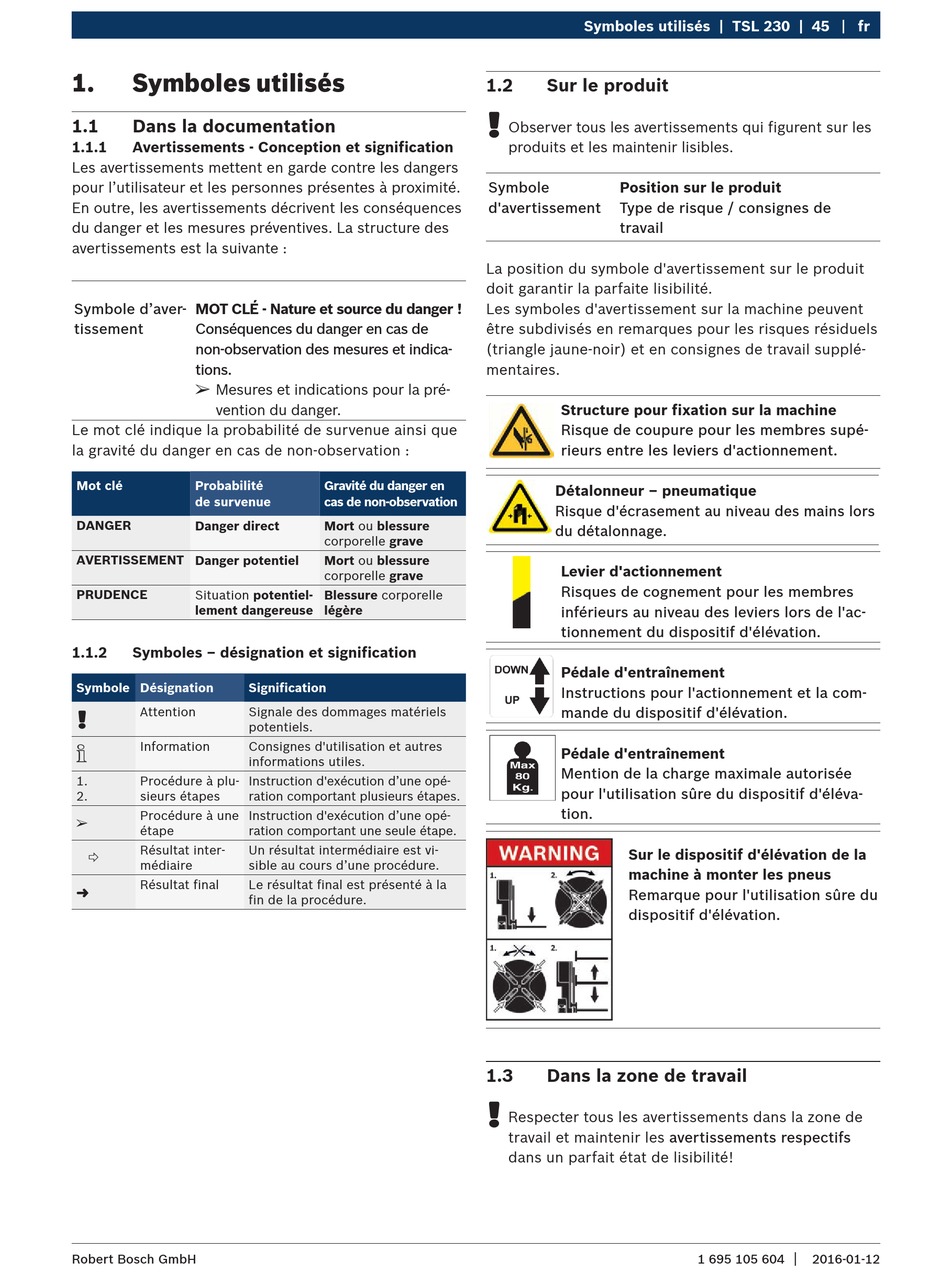

1. Symboles utilisés
1.1

Dans la documentation

1.1.1

Avertissements - Conception et signification

Les avertissements mettent en garde contre les dangers
pour l'utilisateur et les personnes présentes à proximité.
En outre, les avertissements décrivent les conséquences
du danger et les mesures préventives. La structure des
avertissements est la suivante :
Symbole d'aver- MOT CLÉ - Nature et source du danger !
tissement Conséquences du danger en cas de
non-observation des mesures et indica-
tions.
¶
Mesures et indications pour la pré-
vention du danger.
Le mot clé indique la probabilité de survenue ainsi que
la gravité du danger en cas de non-observation :
Mot clé Probabilité
de survenue
DANGER
Danger direct
AVERTISSEMENT Danger potentiel
PRUDENCE
Situation potentiel-
lement dangereuse
1.1.2 Symboles – désignation et signification
Symbole Désignation Signification
Attention Signale des dommages matériels
!
potentiels.
Information Consignes d'utilisation et autres
i
informations utiles.
1. Procédure à plu- Instruction d'exécution d'une opé-
2. sieurs étapes ration comportant plusieurs étapes.
Procédure à une Instruction d'exécution d'une opé-
e
étape ration comportant une seule étape.
Résultat inter- Un résultat intermédiaire est vi-

médiaire sible au cours d'une procédure.
Résultat final Le résultat final est présenté à la
"
fin de la procédure.
Robert Bosch GmbH
1.2
!
Symbole
d'avertissement
La position du symbole d'avertissement sur le produit
doit garantir la parfaite lisibilité.
Les symboles d'avertissement sur la machine peuvent
être subdivisés en remarques pour les risques résiduels
(triangle jaune-noir) et en consignes de travail supplé-
mentaires.
Gravité du danger en
cas de non-observation
Mort ou blessure
corporelle grave
Mort ou blessure
corporelle grave
Blessure corporelle
légère
xxx
1.3
!
Symboles utilisés | TSL 230 | 45

Sur le produit

Observer tous les avertissements qui figurent sur les
produits et les maintenir lisibles.
Position sur le produit
Type de risque / consignes de
travail
Structure pour fixation sur la machine
Risque de coupure pour les membres supé-
rieurs entre les leviers d'actionnement.
Détalonneur – pneumatique
Risque d'écrasement au niveau des mains lors
du détalonnage.
Levier d'actionnement
Risques de cognement pour les membres
inférieurs au niveau des leviers lors de l'ac-
tionnement du dispositif d'élévation.
Pédale d'entraînement
Instructions pour l'actionnement et la com-
mande du dispositif d'élévation.
Pédale d'entraînement
Mention de la charge maximale autorisée
pour l'utilisation sûre du dispositif d'éléva-
tion.
Sur le dispositif d'élévation de la
machine à monter les pneus
Remarque pour l'utilisation sûre du
dispositif d'élévation.
Dans la zone de travail
Respecter tous les avertissements dans la zone de
travail et maintenir les avertissements respectifs
dans un parfait état de lisibilité!
