4.3 Подключение сжатого воздуха
1. Снять боковую крышку корпуса.
2. Отсоединить заземляющий кабель.
1
2

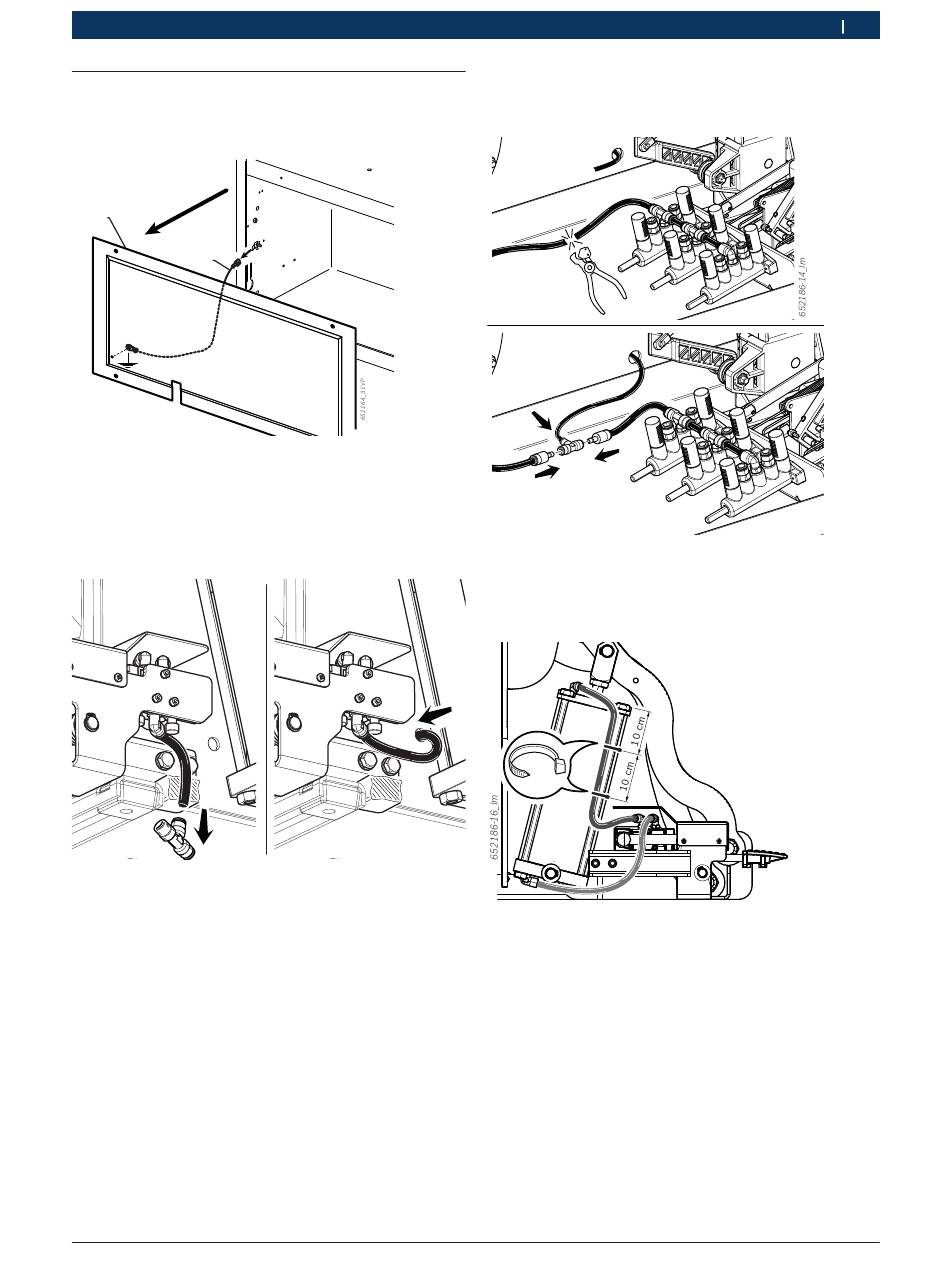

Рис. 12: Снять боковую крышку.
1 Боковая крышка
2 Заземляющий кабель
3. Отсоединить питающий шланг педали управления
от патрубка и провести в корпус через отверстие.
652186-13_Im
Рис. 13: Проведение шланга через корпус
Robert Bosch GmbH
Первый ввод в эксплуатацию | TSL 230 | 293
4. Надрезать питающий шланг педали и подключить
шланги, как показано на рисунке.
Рис. 14: Патрубок подачи сжатого воздуха на педали
5. Снять шланги с цилиндра и подключить к клапану
приводной педали, как показано на рисунке.
Рис. 15: Патрубок подачи сжатого воздуха цилиндра
6. Подключить электропитание и подачу сжатого
воздуха шиномонтажного станка.
!
Нажать на педаль управления и убедиться в том,
что направление подъема/опускания соответству-
ет направлению, указанному на наклейке педали.
!
В противном случае убедиться в том, что подклю-
чение подачи сжатого воздуха цилиндра было
выполнено, как описано выше.
