4.3 Tryklufttilslutning
1. Fjern afdækningen på siden af huset.
2. Adskil jordledningen.
1
2

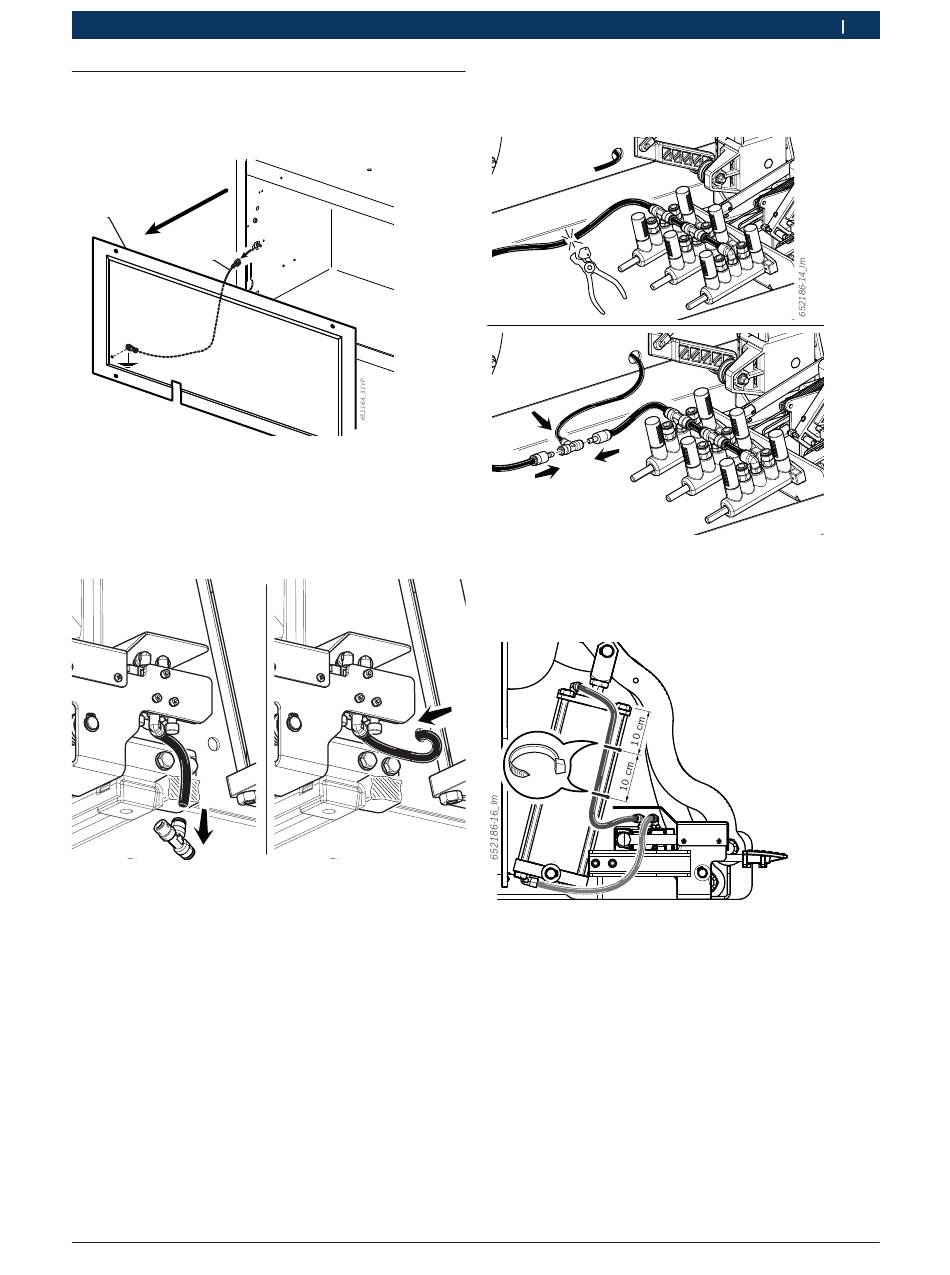

Fig. 12: Fjern afdækningen på siden.
1 sideafdækning
2 jordkabler
3. Tag forsyningsslangen på styrepedalen af tilslutnin-
gen og før den gennem boringen i kabinettet.
652186-13_Im
Fig. 13: Gennemføring af slangen gennem huset
Robert Bosch GmbH
Første ibrugtagning | TSL 230 | 193
4. Skær i forsyningsslangen på pedalen og tilslut slan-
gerne, som vist på billedet.
Fig. 14: Tryklufttilslutning på pedalen
5. Tag slangerne af cylinderen og tilslut den på spee-
derpedalens ventil, som vist på billedet.
Fig. 15: Tryklufttilslutning på cylinderen
6. Tilslut strøm- og trykluftforsyningen på dækmonte-
ringsmaskinen.
!
Træd på styrepedalen og sørg for at hæve/sænke-
retningen stemmer overens med den retning, der er
angivet på pedalens klæbeetiket.
!
Eller skal de sikres at cylinderens tryklufttilslutning
er foretaget som beskrevet ovenfor.
