3.2 Edellytykset
Nostolaitetta pitää säilyttää suljetussa tilassa, yhtenäi-
sellä ja tarpeeksi valaistulla alueella ja se pitää asentaa
betonilattialle. Lisäksi asennuspaikalla pitää olla liitäntä
pneumatiikkasyöttöä varten.
!
Noudata nostolaitteen asennuksen yhteydessä kap-
paleen "Ensimmäinen käyttöönotto" ohjeita.
!
Valmistaja ei vastaa mahdollisista aineellisista
vahingoista ja/tai loukkaantumisista, jotka johtuvat
siitä, että kappaleessa "Ensimmäinen käyttöönotto"
kuvatuista asennusohjeista poikettiin.
!
Laitteen TSL 230 käytön aikana (nosto-paikalleen
asetus-lasku) käyttäjä saa työskennellä yksinomaan
tähän tarkoitetulla ohjausalueella, eikä hän saa men-
nä nostolaitteen asennuksen yhteydessä merkitylle
vaara-alueelle (ks. kapp. "Ensimmäinen käyttöönot-
to").
i
Käyttäjän on varmistuttava siitä, että vaara-alueella
ei ole henkilöitä, ennen kuin hän käynnistää laitteen
TSL 230.
i
Pidä laitetta TSL 230 ympäröivä alue puhtaana;
puhdista mahdolliset öljytahrat, jotta liukastumisilta
vältyttäisiin eikä rengas liukuisi ja poista mahdolliset
esineet tältä alueelta.
Robert Bosch GmbH
Tuotekuvaus | TSL 230 | 167

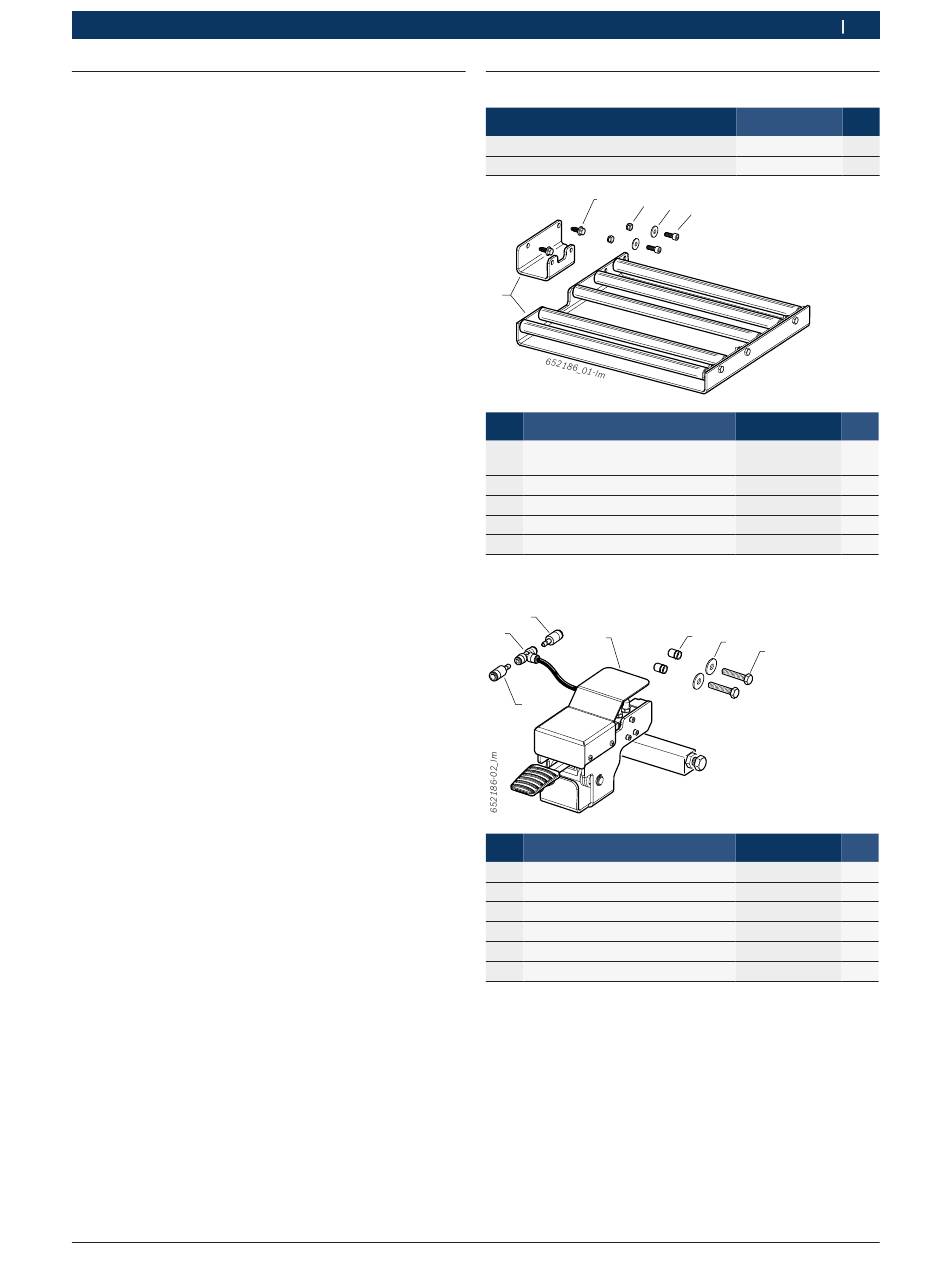

3.3 Toimituksen sisältö
Määrittely
Käyttöohje
Renkaiden huoltolaitteiden ohje
2
5
1
Osa Määrittely
1 Paikoillaan pysyvä pyörillä varus-
tettu lava
2 Ruuvi 6,3x13
3 Ruuvi ISO 4017 M6x20
4 Levy 6,5x18x1,5
5 Mutteri M6
Taul. 2: Paikoillaan pysyvä pyörillä varustettu lava
6
5
1
6
Osa Määrittely
1 Ohjauspoljin
2 Ruuvi M8x40
3 Levy Ø8
4 Sisäelementti M8x17
1)
5 "T"-kappale 6-8-8
6 Supistuskappale 8-6
Taul. 3: Ohjauspoljin
Käytä vain, jos kotelo on suunniteltu tuotteen TSL 230 asen-
1)
nusta varten.
Tilausnumero Nro.
1 695 105 604 1
1 695 104 907 1
4
3
Tilausnumero Nro.
1 695 105 286 1
- 2
- 2
- 2
- 2
4
3
2
Tilausnumero Nro.
1 695 106 375 1
- 2
- 2
- 2
- 1
- 2
|
1 695 105 604 2016-01-12
