70 | TSL 230 | Primera puesta en servicio
4.

Primera puesta en servicio

4.1
Desembalar
1. Quitar la cinta y las mordazas de fijación del palet,
así como el cartón de embalaje.
i
Después del desembalaje controlar el estado íntegro
del TSL 230 y verificar que no hayan componentes
visiblemente dañados. En caso de duda se recomienda
no proceder con la puesta en funcionamiento y dirigir-
se a un técnico especializado y/o al propio vendedor
de la máquina.
2. Retirar los accesorios estándar y el material de emba-
laje de la caja de transporte.
i
El material de embalaje se debe eliminar de forma
adecuada a través de los puntos de recogida corres-
pondientes.
4.2

Montaje del dispositivo

!
Desconectar la alimentación de corriente y la ali-
mentación de aire comprimido de la máquina para
montaje de neumáticos en la que se debe conectar
el dispositivo de elevación.
!
Para la instalación del dispositivo de elevación tener
en cuenta las instrucciones del capítulo "Primera
puesta en servicio".
!
El fabricante no se responsabiliza de los posibles da-
ños materiales y/o lesiones que se puedan atribuir a
una instalación diferente a la descrita en el capítulo
"Primera puesta en servicio".
4.2.1
Montaje del dispositivo en los modelos de
máquina preajustados
1. Colocar el producto TSL 230 directamente en la car-
casa de la máquina para montaje de neumáticos y pres-
tar atención a que los orificios del marco de fijación del
producto TSL 230 y de la carcasa coincidan.
2. Fijar el marco de fijación con los componentes sumi-
nistrados, tal y como se muestra en la siguiente figura.

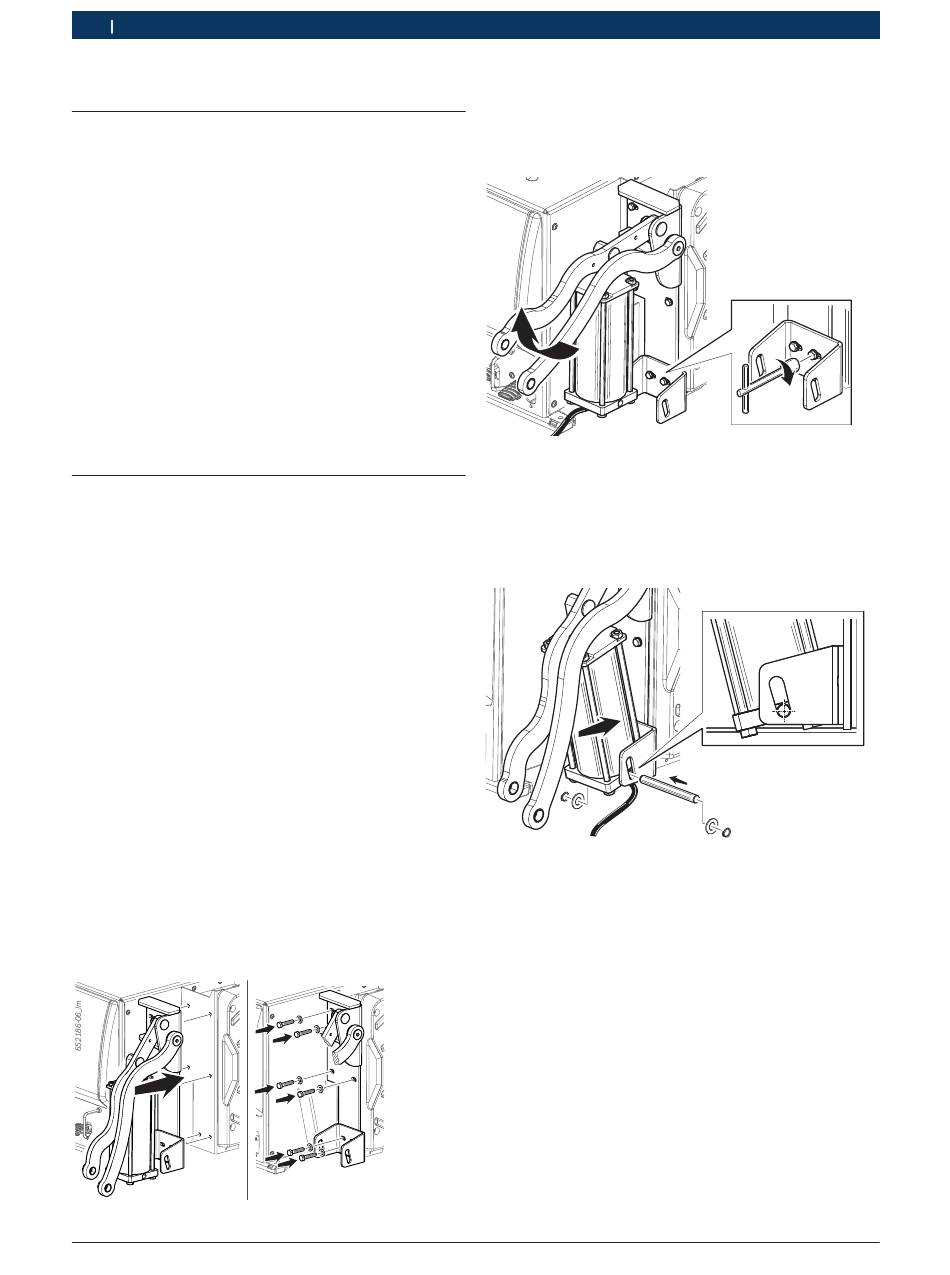

Fig. 2:
Posicionamiento del marco de fijación
|
1 695 105 604
2016-01-12
3. Para simplificar el apriete de los tornillos y de las
tuercas por la parte inferior del marco de fijación,
levantar el cilindro para tener una mayor visibilidad
de la zona de trabajo.
Fig. 3:
Levantar el cilindro
4. Volver a poner con cuidado el cilindro teniendo en
cuenta no aplastar el tubo de conexión principal y no
dañar la conexión de abajo.
5. Fijar el cilindro en su asiento, tal y como se muestra
en la siguiente figura.
Fig. 4:
Fijación del cilindro
6. Tomar el pedal de control y colocarlo en los orificios
de fijación de la carcasa.
652186-07_Im
652186-08_Im
