Bosch TSL 230 Originalbetriebsanleitung Seite 15

3. Bei komplett abgesenkter beweglicher Bühne und
wenn sich der Zylinderbolzen in der abgebilde-
ten Position befindet, sicherstellen, dass sich der
röhrenförmige Halter der beweglichen Bühne unter
der feststehenden Rollbühne befindet.
1
2

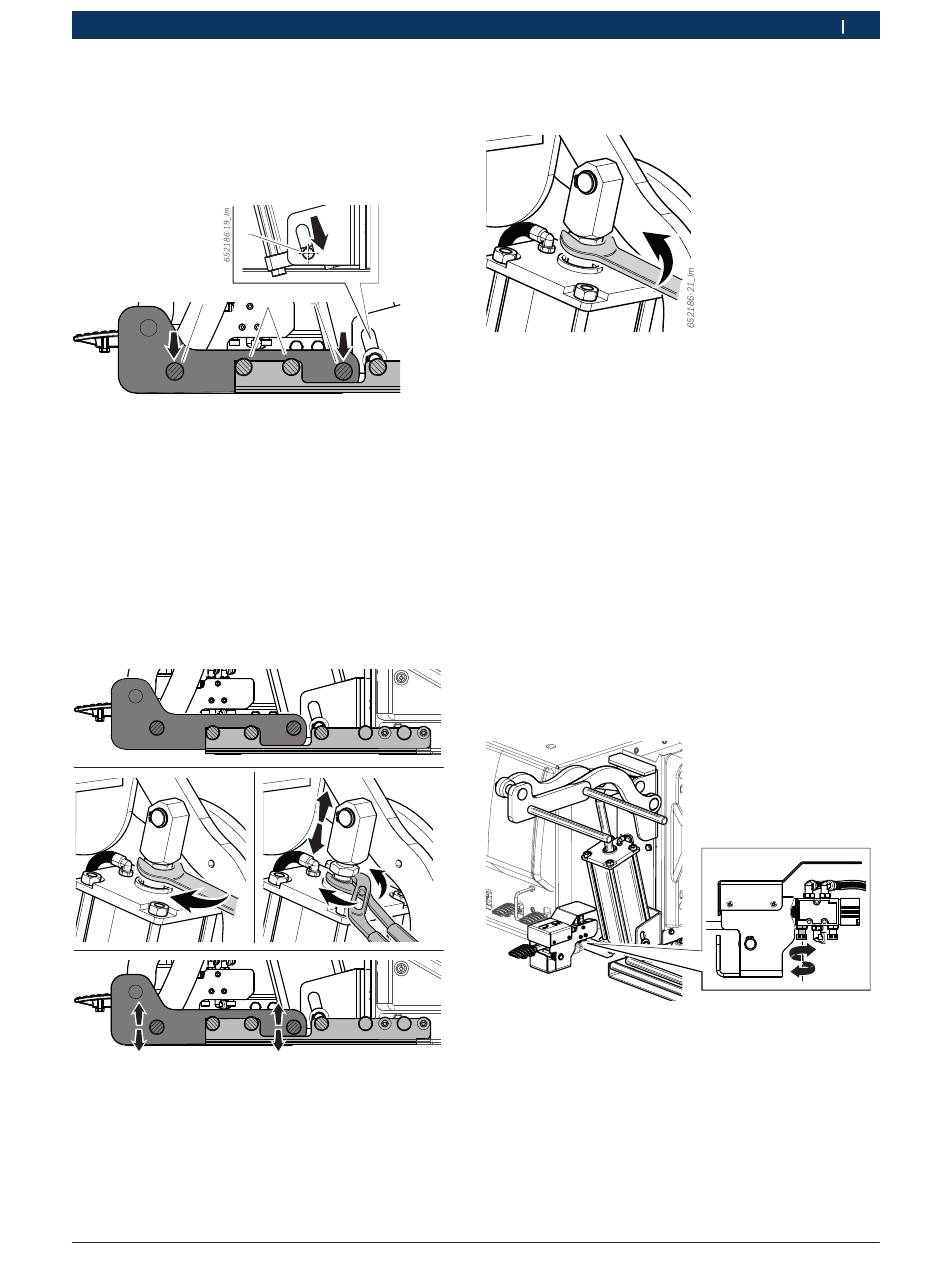

Abb. 19: Optimale Betriebsbedingungen
1 Zylinderbolzen
2 Röhrenförmiger Halter der beweglichen Bühne
3 Rolle der feststehenden Rollbühne
i
Wenn diese Betriebsbedingung nicht vorliegt, den
Zylinderhub einstellen.
4. Wenn die bewegliche Bühne wie auf der Abbildung
dargestellt positioniert ist, die Spannmutter lösen
und die Zylinderstange verschieben, bis die ge-
wünschte Position für den röhrenförmigen Halter der
beweglichen Bühne erreicht ist.
652186-20_Im
Abb. 20: Einstellung des Zylinderhubs
Robert Bosch GmbH
3 2
Erstinbetriebnahme | TSL 230 | 15
5. Die Mutter bis zum Anschlag an der Zylindergabel
festziehen.
Abb. 21: Sicherung des eingestellten Zylinderhubs
4.5.2 Einstellung der Hebe- und Senkzeit
Für die sichere Verwendung der TSL 230 Hebevor-
richtung ist eine Hebe-/Senkzeit ohne Last von 2,5 sec
erforderlich.
!
Der Hersteller haftet nicht für Sachschäden oder
Verletzungen, die auf die Verwendung unter anderen
als den angegebenen Betriebsbedingungen zurück-
zuführen sind.
Wie folgt vorgehen, um die Hebe-/Senkzeit des
TSL 230 einzustellen:
1. Das Antriebspedal betätigen und die bewegliche
Bühne in die Position der maximalen Zylinderöffnung
bringen.
2. Vorsichtig den Durchflussregler am Steuerpedal be-
tätigen, wie auf der Abbildung dargestellt ist.
Abb. 22: Einstellung der Senkgeschwindigkeit
3. Anschließend die Senkbewegung der Hebevorrich-
tung aktivieren und sicherstellen, dass die Senkzeit
2,5 sec beträgt.
4. Falls erforderlich, den Vorgang wiederholen.
de
|
1 695 105 604 2016-01-12
