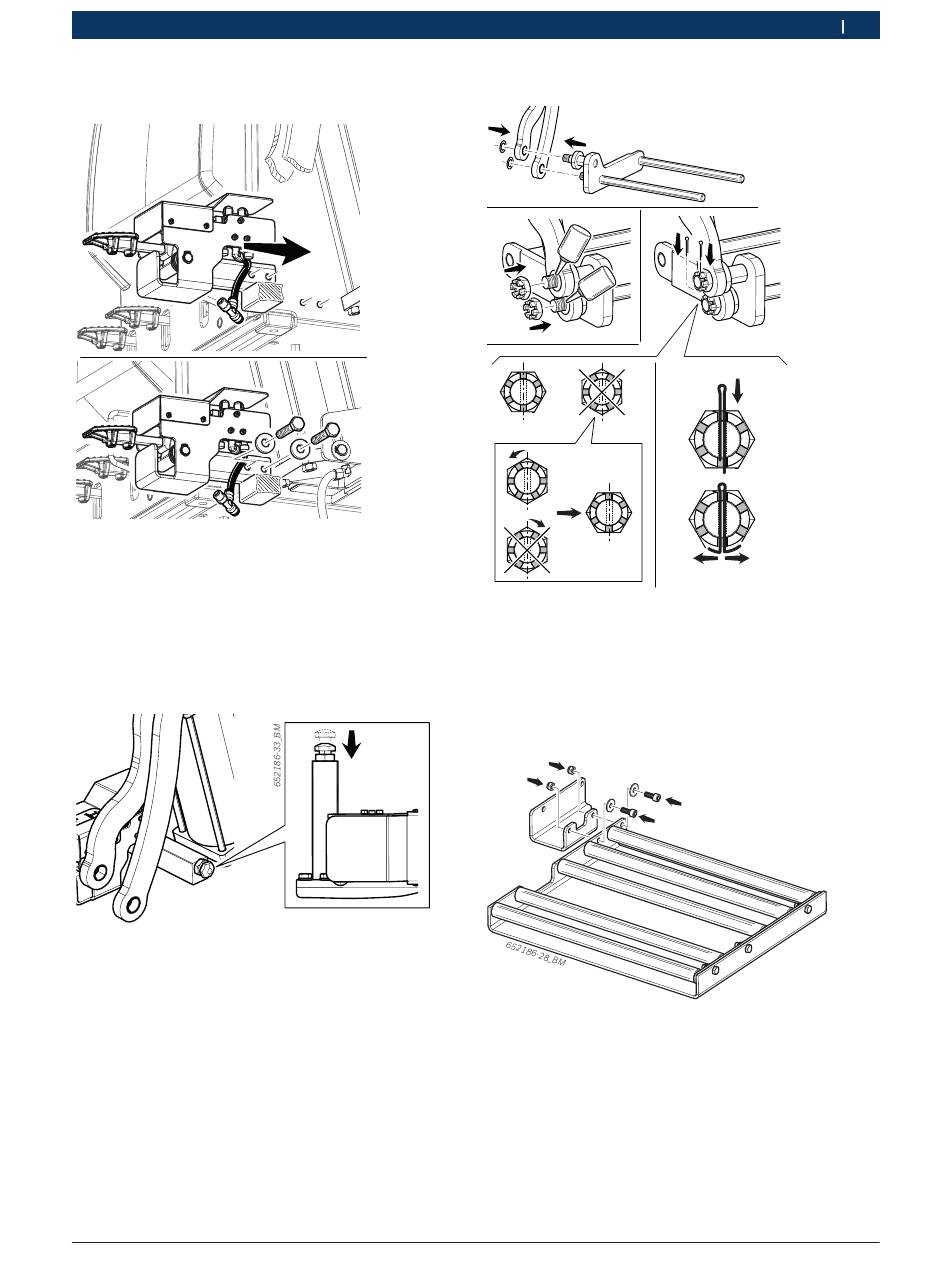

7. Закрепить педаль управления, как показано на
следующем рисунке.
652186-09_Im
Рис. 5: Позиционирование педали управления
i
Выровнять возможные неровности на полу с по-
мощью подкладок из металла.
8. Убедиться, что болт расположен, как на следую-
щем изображении.
Рис. 6: Позиционирование стопорного винта
9. Снять передвижную платформу и закрепить на
главном и на дополнительном рычаге, как показа-
но на следующем рисунке.
10. Перед тем, как затянуть гайку, необходимо нане-
сти средство для фиксации резьбовых соедине-
ний.
Robert Bosch GmbH
Первый ввод в эксплуатацию | TSL 230 | 291
11. Позиционирование шплинтов.
652186-11_Im
Рис. 7: Монтаж передвижной платформы
12. Извлечь из упаковки элементы стационарной ро-
ликовой платформы.
13. Предварительно установить крепежную скобу на
стационарной роликовой платформе, как показа-
но на следующем рисунке.
Рис. 8: Предварительный монтаж стационарной роликовой
платформы
ru
|
1 695 105 604 2016-01-12
