4.3 Trykklufttilkobling
1. Fjern sidedekslet på kapslingen.
2. Koble fra jordingskabelen.
1
2

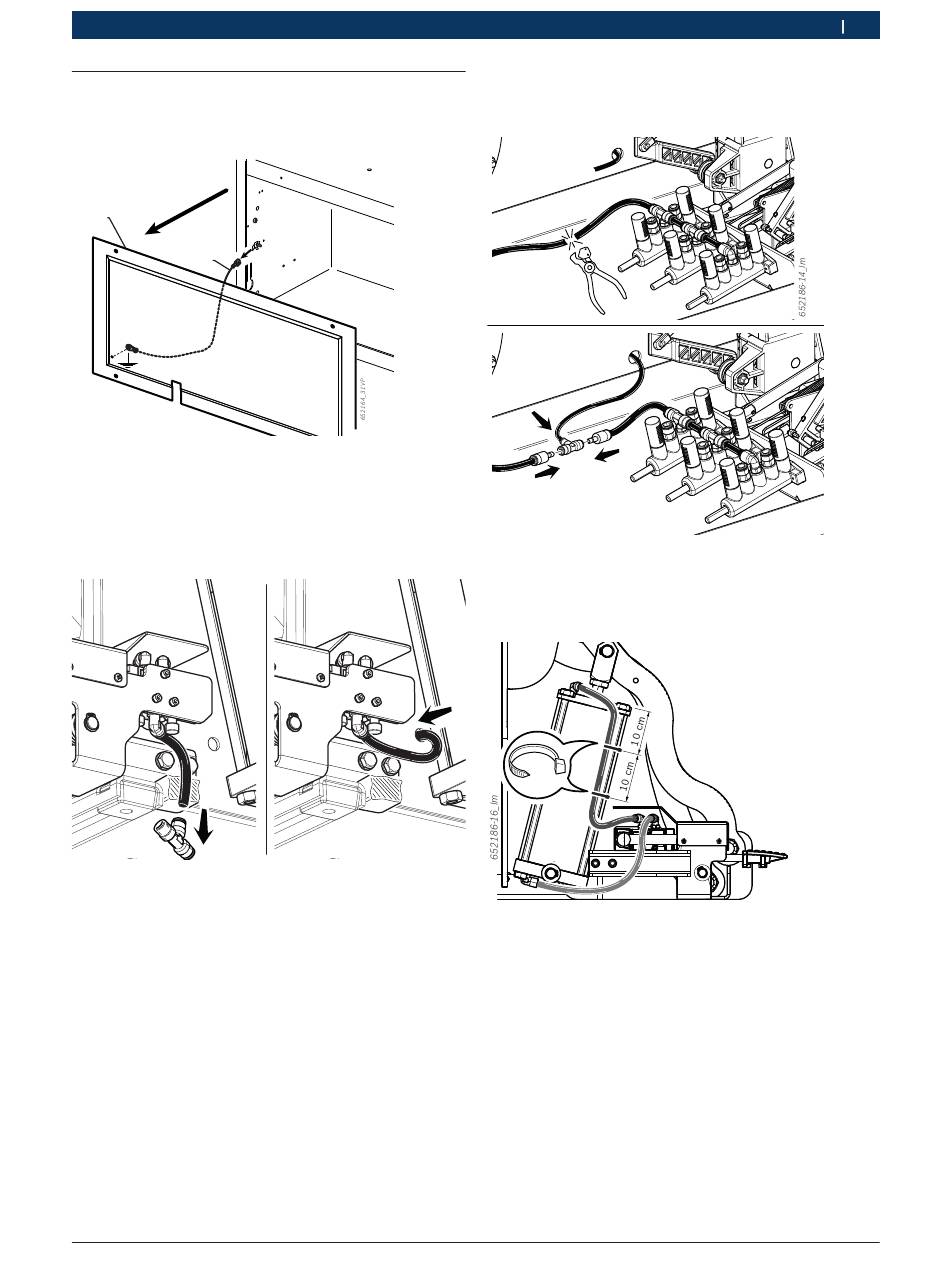

Fig. 12: Fjern sidedekslet.
1 sidedeksel
2 jordingskabel
3. Koble tilførselsslangen til styrepedalen fra tilkoblin-
gen og før den gjennom hullet i kapslingen.
652186-13_Im
Fig. 13: Føring av slangen gjennom kapslingen
Robert Bosch GmbH
Første idriftsetting | TSL 230 | 213
4. Skjær inn tilførselsslangen til pedalen og koble til
slangene som vist i illustrasjonen.
Fig. 14: Trykklufttilkobling på pedalen
5. Ta slangene av sylinderen og koble dem til ventilen
på kjørepedalen som vist i illustrasjonen.
Fig. 15: Sylinderens trykklufttilkobling
6. Koble strømforsyningen og trykkluftforsyningen til
dekkmonteringsmaskinen.
!
Betjen styrepedalen og forsikre deg om at heve-/sen-
keretningen stemmer over ens med retningen som er
angitt på pedalens etikett.
!
I motsatt fall må du forsikre deg om at sylinderens
trykklufttilkobling ble utført som beskrevet ovenfor.
