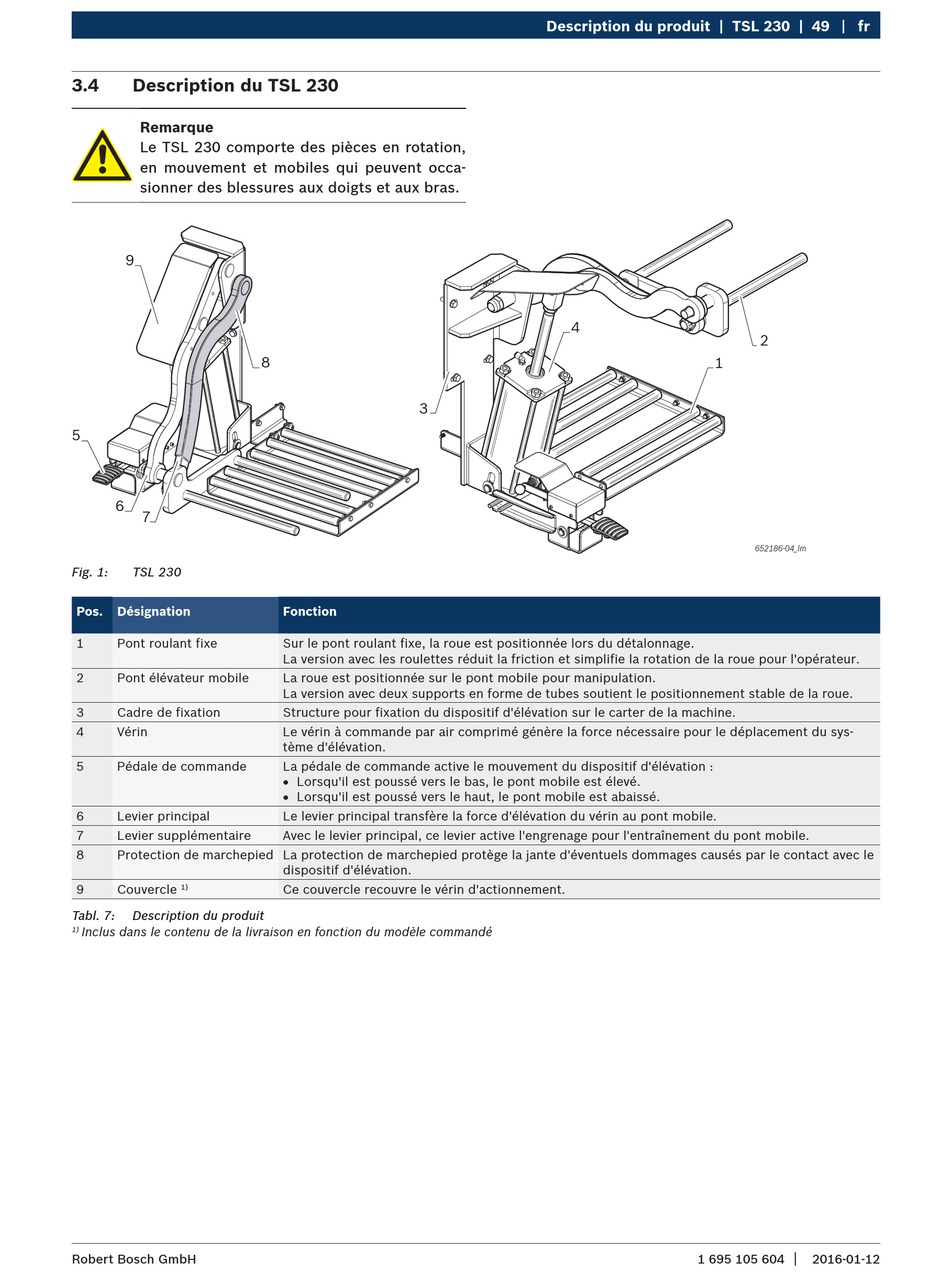

3.4 Description du TSL 230
Remarque
Le TSL 230 comporte des pièces en rotation,
en mouvement et mobiles qui peuvent occa-
sionner des blessures aux doigts et aux bras.
9
5
6
7
Fig. 1: TSL 230
Pos. Désignation
1 Pont roulant fixe
2 Pont élévateur mobile
3 Cadre de fixation
4 Vérin
5 Pédale de commande
6 Levier principal
7 Levier supplémentaire
8 Protection de marchepied La protection de marchepied protège la jante d'éventuels dommages causés par le contact avec le
9 Couvercle
1)
Tabl. 7: Description du produit
Inclus dans le contenu de la livraison en fonction du modèle commandé
1)
Robert Bosch GmbH
8
3
Fonction
Sur le pont roulant fixe, la roue est positionnée lors du détalonnage.
La version avec les roulettes réduit la friction et simplifie la rotation de la roue pour l'opérateur.
La roue est positionnée sur le pont mobile pour manipulation.
La version avec deux supports en forme de tubes soutient le positionnement stable de la roue.
Structure pour fixation du dispositif d'élévation sur le carter de la machine.
Le vérin à commande par air comprimé génère la force nécessaire pour le déplacement du sys-
tème d'élévation.
La pédale de commande active le mouvement du dispositif d'élévation :
R Lorsqu'il est poussé vers le bas, le pont mobile est élevé.
R Lorsqu'il est poussé vers le haut, le pont mobile est abaissé.
Le levier principal transfère la force d'élévation du vérin au pont mobile.
Avec le levier principal, ce levier active l'engrenage pour l'entraînement du pont mobile.
dispositif d'élévation.
Ce couvercle recouvre le vérin d'actionnement.
