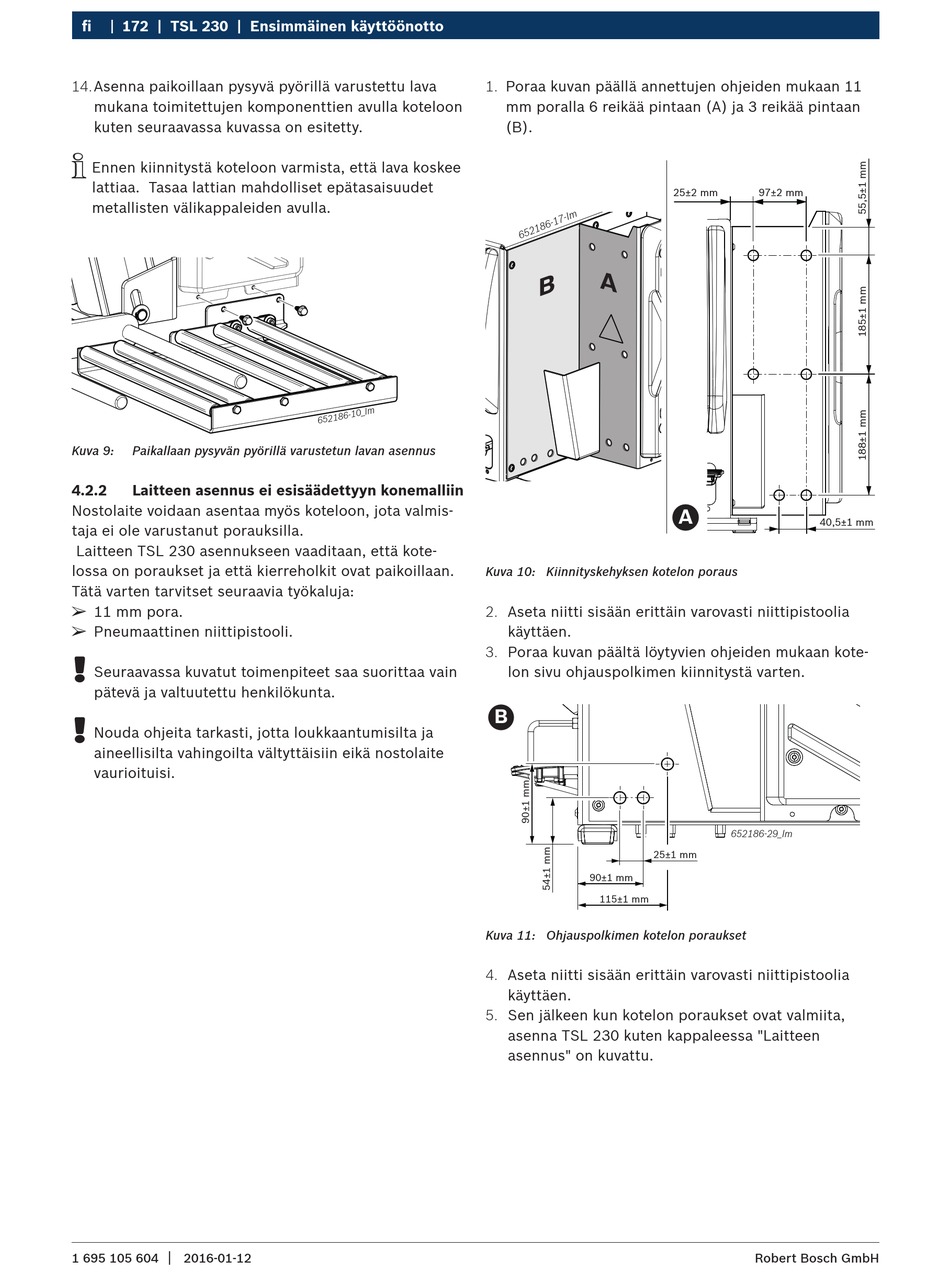

fi 172 | TSL 230 | Ensimmäinen käyttöönotto
14. Asenna paikoillaan pysyvä pyörillä varustettu lava
mukana toimitettujen komponenttien avulla koteloon
kuten seuraavassa kuvassa on esitetty.
i
Ennen kiinnitystä koteloon varmista, että lava koskee
lattiaa. Tasaa lattian mahdolliset epätasaisuudet
metallisten välikappaleiden avulla.
Kuva 9: Paikallaan pysyvän pyörillä varustetun lavan asennus
4.2.2 Laitteen asennus ei esisäädettyyn konemalliin
Nostolaite voidaan asentaa myös koteloon, jota valmis-
taja ei ole varustanut porauksilla.
Laitteen TSL 230 asennukseen vaaditaan, että kote-
lossa on poraukset ja että kierreholkit ovat paikoillaan.
Tätä varten tarvitset seuraavia työkaluja:
¶
11 mm pora.
¶
Pneumaattinen niittipistooli.
!
Seuraavassa kuvatut toimenpiteet saa suorittaa vain
pätevä ja valtuutettu henkilökunta.
!
Nouda ohjeita tarkasti, jotta loukkaantumisilta ja
aineellisilta vahingoilta vältyttäisiin eikä nostolaite
vaurioituisi.
|
1 695 105 604 2016-01-12
1. Poraa kuvan päällä annettujen ohjeiden mukaan 11
mm poralla 6 reikää pintaan (A) ja 3 reikää pintaan
(B).
Kuva 10: Kiinnityskehyksen kotelon poraus
2. Aseta niitti sisään erittäin varovasti niittipistoolia
käyttäen.
3. Poraa kuvan päältä löytyvien ohjeiden mukaan kote-
lon sivu ohjauspolkimen kiinnitystä varten.
B
25±1 mm
90±1 mm
115±1 mm
Kuva 11: Ohjauspolkimen kotelon poraukset
4. Aseta niitti sisään erittäin varovasti niittipistoolia
käyttäen.
5. Sen jälkeen kun kotelon poraukset ovat valmiita,
asenna TSL 230 kuten kappaleessa "Laitteen
asennus" on kuvattu.
25±2 mm 97±2 mm
A
40,5±1 mm
652186-29_Im
