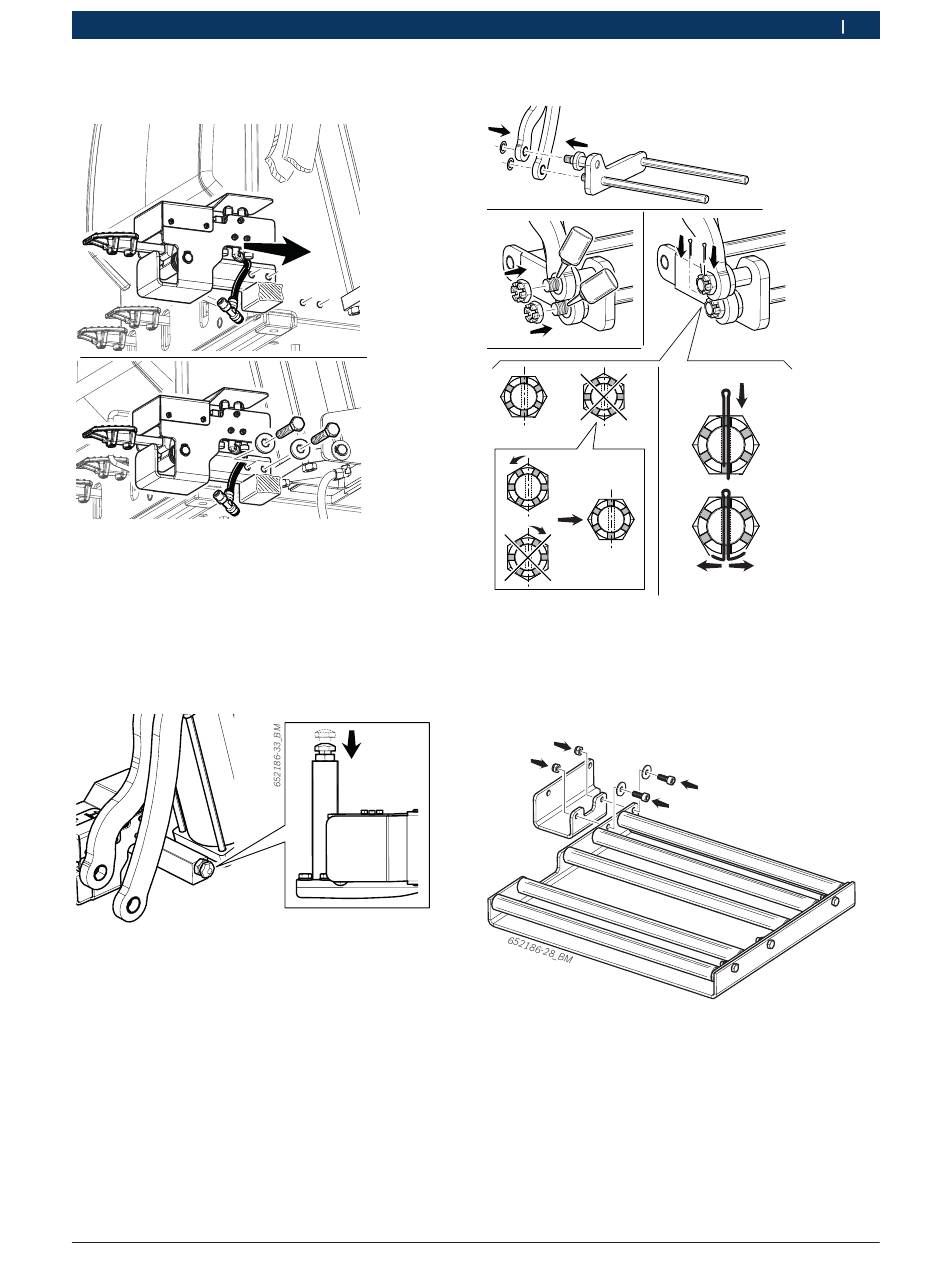

7. Fissare la pedaliera di comando come indicato nella
figura seguente.
652186-09_Im
Fig. 5:
Posizionamento della pedaliera di comando
i
Dove presenti, eliminare eventuali lievi dislivelli del
pavimento utilizzando spessori metallici.
8. Verificare che la vite sia posizionata come indicato in
figura.
Fig. 6:
Posizionamento vite blocchetto
9. Prelevare la piattaforma mobile e fissarla alla leva
principale e alla leva secondaria come indicato nella
figura seguente.
10. Utilizzare colla frenafiletti prima di serrare i dadi.
Robert Bosch GmbH
Prima messa in funzione | TSL 230 | 91
11. Posizionare le coppiglie.
652186-11_Im
Fig. 7:
Montaggio della piattaforma mobile
12. Prelevare il gruppo piattaforma a rulli fissa dall'im-
ballo.
13. Premontare la staffa di fissaggio alla piattaforma a
rulli fissa come indicato nella figura seguente.
Fig. 8:
Premontaggio della piattaforma a rulli fissa
it
it
|
1 695 105 604
2016-01-12
