8. Conectar el módulo adaptador eléctrico al vehículo
El comprobador de diagnóstico se conecta generalmente a la interfaz de diagnóstico de 16
polos del fabricante del vehículo. En los vehículos de Renault y Volvo y en parte también en
otros vehículos, puede ocurrir que no sea posible realizar el diagnóstico a través de la interfaz
de diagnóstico del fabricante del vehículo o que no haya ninguna toma de diagnóstico de 16
polos disponible.
- En caso de duda, conectar el comprobador de diagnóstico a la interfaz de diagnóstico del
vehículo y verificar si se puede llevar a cabo un diagnóstico.
- Si no se puede realizar ningún diagnóstico, el módulo adaptador 0 986 610 160 se conecta
entre la unidad de control (en el módulo de alimentación) y el enchufe de conexión.

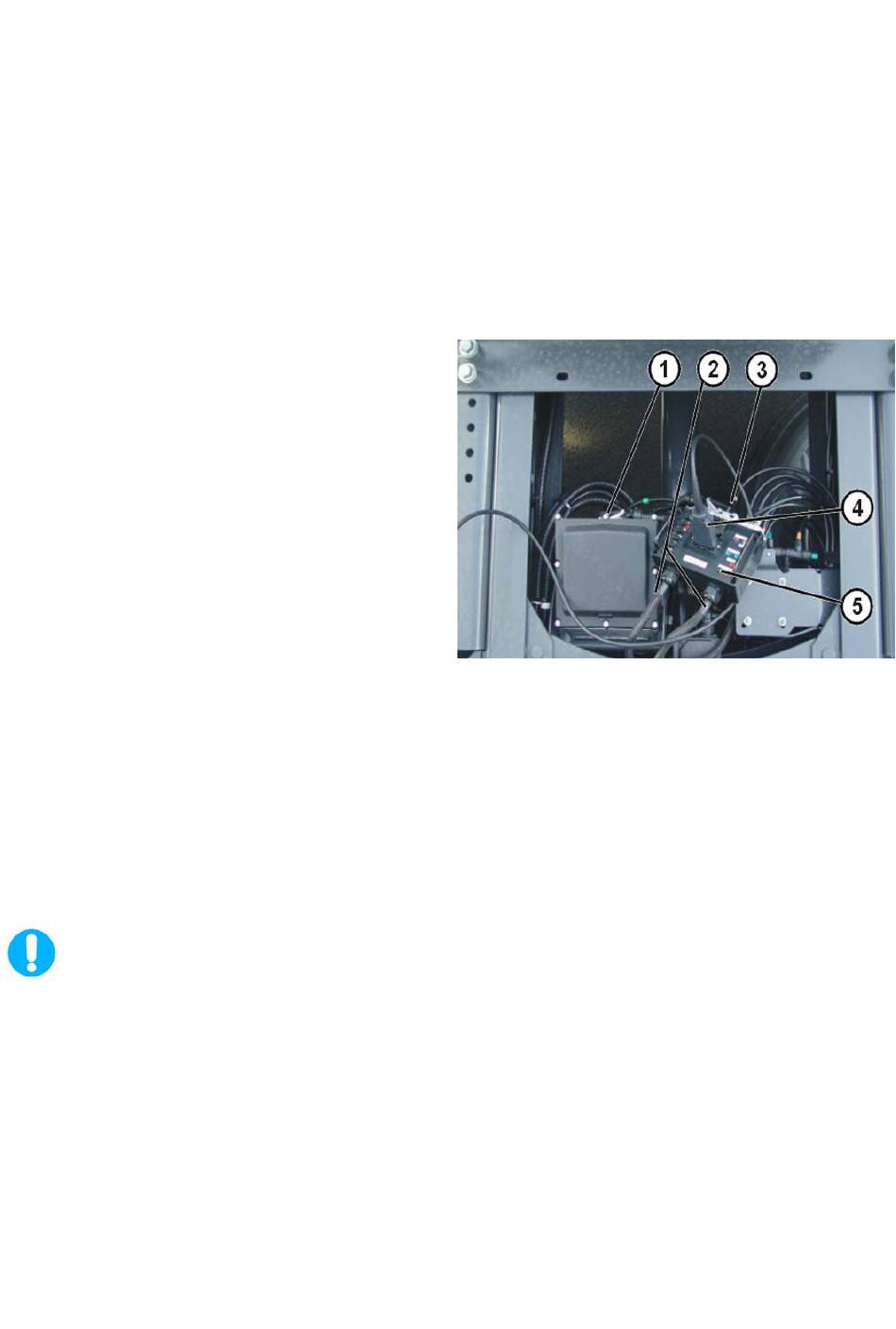

Conectar el módulo adaptador 0 986 610 160:
- Cuando esté disponible, desmontar la
cubierta del módulo de alimentación.
- Encendido DESCONECTADO
- Separar el enchufe de conexión eléctrica del
módulo de alimentación (1). Para ello,
presionar hacia dentro los resaltes fiadores
del enchufe y aflojar la palanca de bloqueo.
- Los dos enchufes del módulo adaptador se
diferencian sólo por la codificación mecánica
(forma), la ocupación de bornes es idéntica.
Tener en cuenta la forma del enchufe del
lado del vehículo. Seleccionar el cable de
conexión adecuado (2) y conectarlo a la
unidad de control.
- Conectar el enchufe del lado del mazo de
cables (3) al módulo adaptador.
- Conectar el comprobador de diagnóstico a
la conexión de diagnóstico (4) del módulo
adaptador.
- Seleccionar la interfaz "CAN 1" para la
comunicación de diagnóstico mediante el
interruptor (5).
Si se selecciona la interfaz incorrecta, no es posible establecer la comunicación. Si no
se puede realizar ningún diagnóstico a través de "CAN 1" , poner el interruptor en la
posición "CAN 2" .
