1.5.1 Circuito hidráulico de AdBlue
El elemento central de Denoxtronic 2.1 es el módulo de alimentación con unidad de control
integrada. AdBlue se transporta mediante el módulo de alimentación desde el depósito hasta
el módulo de dosificación controlado eléctricamente en el sistema de gases de escape. La
cantidad necesaria se introduce en el módulo dosificador a través de una válvula de inyección.
La cantidad transportada es considerablemente mayor que la necesaria para la dosificación. La
cantidad transportada restante sirve para refrigerar el módulo dosificador (circuito de
refrigeración) y vuelve al depósito por una tubería de retorno.
Válvula reguladora del circuito de refrigeración o estrangulador fijo en la tubería de
retorno
El caudal de refrigeración/retorno en el circuito de AdBlue se influencia mediante una válvula
reguladora o un estrangulador que se encuentran en la tubería de retorno de AdBlue. En
función de la versión de serie y del fabricante del vehículo, puede estar montado uno de los
siguientes modelos:
1. En los primeros años de producción se montó, de forma general, una válvula reguladora del
circuito de refrigeración controlada eléctricamente (CCV, Cooling Control Valve), que se
encuentra en el módulo de alimentación.
2. En un modelo posterior, la válvula reguladora del circuito de refrigeración se sustituyó por
un estrangulador fijo en el módulo de dosificación. La tubería de retorno continúa
pasándose en bucle en el módulo de alimentación (CCA, adaptador del circuito de
refrigeración).
3. En otra variante, el retorno desde el módulo dosificador con estrangulador fijo lleva
directamente al depósito.
Indicación: Las variantes con CCV o CCA pueden seguir estando montadas en vehículos
nuevos. El modelo montado en el respectivo vehículo puede verse en la identificación en el
comprobador de diagnóstico (Apartado 1.5.2).
Hay que tener en cuenta que el módulo de dosificación de prueba esté equipado con
estrangulador fijo. De eso resultan, en función del sistema, desarrollo de la prueba divergentes.

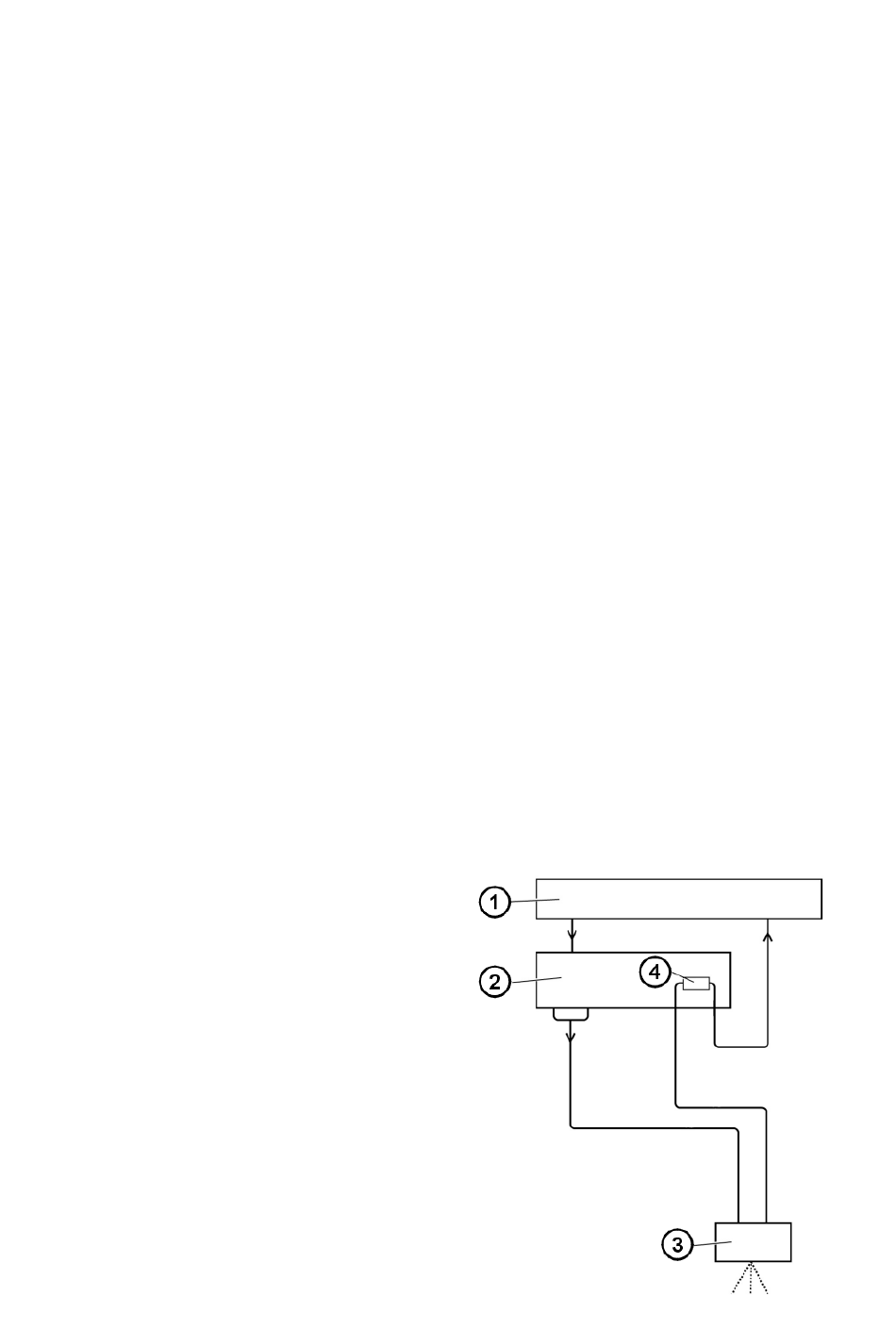

Circuito de AdBlue con Válvula reguladora del circuito de refrigeración (CCV)
1 - Depósito de AdBlue
2 - Módulo de alimentación con unidad de
control
3 - Módulo de dosificación sin estrangulador
fijo
4 - Válvula reguladora del circuito de
refrigeración
