1.5.1 Circuito hidráulico de AdBlue
O componente central do Denoxtronic 2.1 é o módulo de alimentação com unidade de
comando integrada.
O módulo de alimentação bombeia AdBlue do tanque para o módulo de dosagem
eletricamente ativado no sistema de escape. A quantidade necessária é doseada no módulo de
dosagem através de uma válvula de injeção. A quantidade fornecida é claramente superior à
quantidade necessária para a dosagem. O débito excedentário serve para refrigerar o módulo
de dosagem (circuito de refrigeração) e flui novamente para o tanque através de um tubo de
retorno.
Válvula reguladora do circuito de refrigeração ou estrangulador fixo no tubo de retorno
O débito de refrigeração/de retorno no circuito do AdBlue é influenciado por uma válvula
reguladora ou um estrangulador, que se encontra no retorno do AdBlue. Consoante a versão
da série e o fabricante do veículo pode estar montado um dos seguintes três modelos:
1. Nos primeiros anos de fabricação foi montada, por regra, uma válvula reguladora do circuito
de refrigeração eletricamente ativada (CCV, Cooling Control Valve), que se encontra no
módulo de alimentação.
2. Num modelo posterior, a válvula reguladora do circuito de refrigeração foi substituída por
um estrangulador fixo no módulo de dosagem. O tubo de retorno continuava a passar pelo
módulo de alimentação (CCA, adaptador do circuito de refrigeração).
3. Numa outra variante, o retorno é efetuado diretamente entre o módulo de dosagem com
estrangulador fixo e o tanque.
Nota: As variantes com CCV ou CCA podem continuar a estar montadas em veículos novos.
Durante a identificação o aparelho de teste de diagnose exibe o modelo que se encontra
montado no veículo em questão (seção 1.5.2).
É preciso assegurar de que o módulo de dosagem de teste se encontra equipado com um
estrangulador fixo. Deste modo, obtêm-se diferentes seqüências de teste, consoante o sistema.

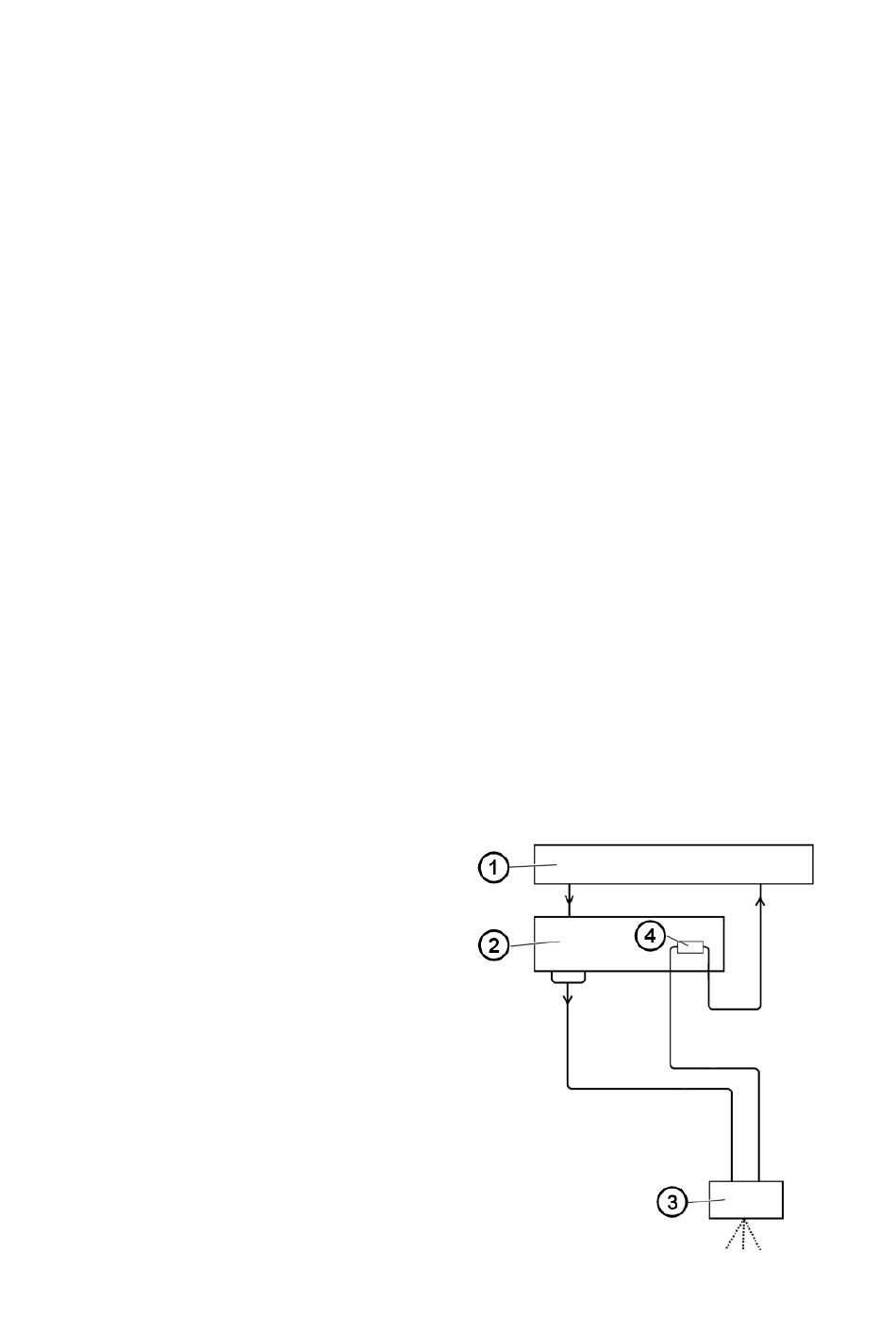

Circuito do AdBlue com válvula reguladora do circuito de refrigeração (CCV)
1 - Tanque de AdBlue
2 - Módulo de alimentação com unidade
de comando
3 - Módulo de dosagem sem estrangulador
fixo
4 - Válvula reguladora do circuito de
refrigeração
