7. Dosermängdsbedömning
För att kunna jämföra doserade mängder med föreskrivna toleranser är det nödvändigt att väga
mängderna med en digitalvåg (se även avsnitt 4). Mätbehållarnas skalor är otillräckliga för
värdering.

8. Anslutning av elektriska adaptermodulen till fordonet

Diagnostestern ansluts i regel till biltillverkarens 16poliga diagnosgränssnitt. I bilar från Renault
och Volvo och delvis andra bilar kan under vissa omständigheter diagnosen inte utföras via
biltillverkarens diagnosgränssnitt eller så saknas det 16poliga diagnosuttaget.
- I tveksamma fall anslut diagnostestern till bilens diagnosgränssnitt och kontrollera om diagnos
kan utföras.
- Om en diagnos inte är möjlig, skall adaptermodulen 0 986 610 160 anslutas mellan styrdon
(på matarmodulen) och anslutningsstickkontakten.

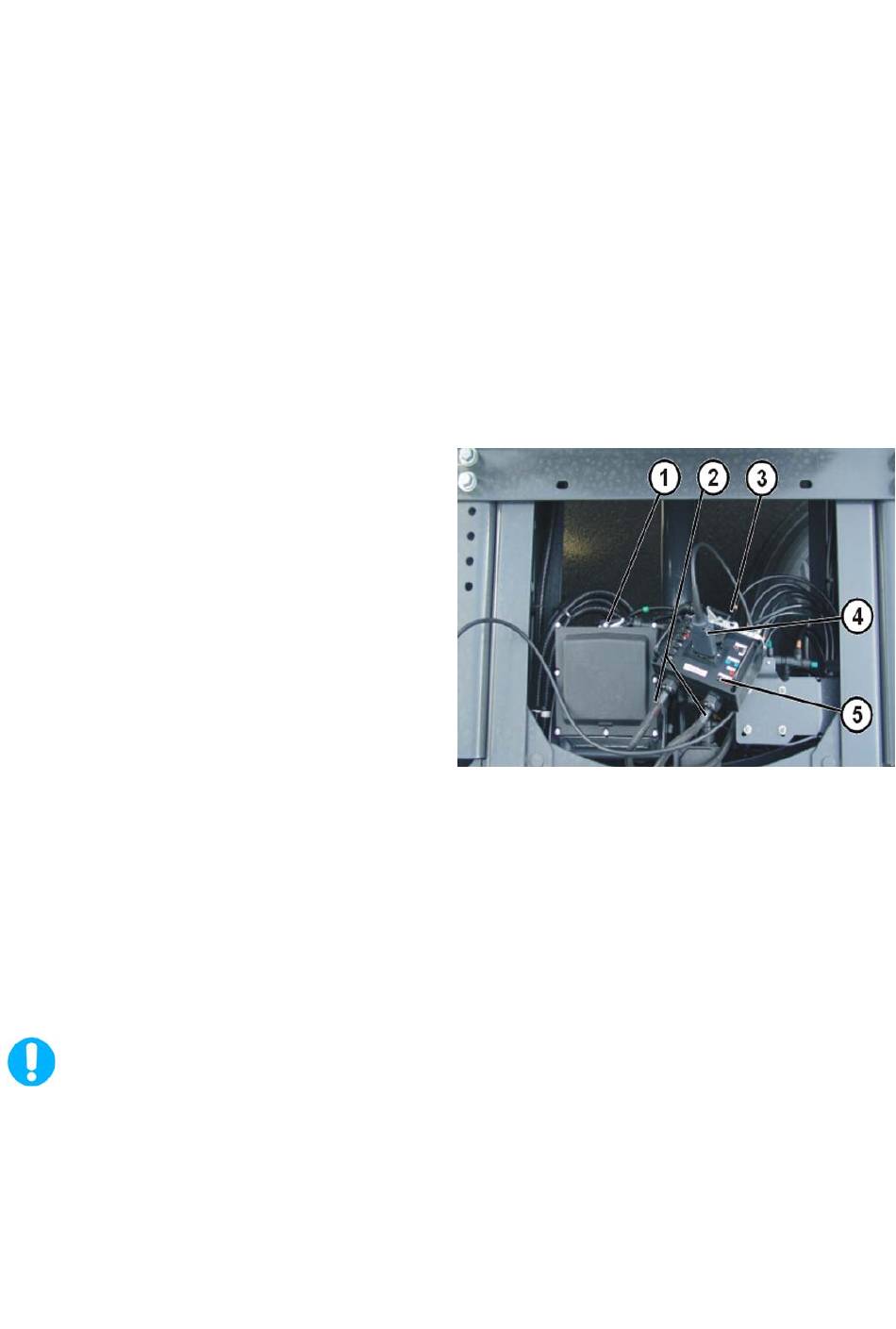

Anslut adaptermodulen 0 986 610 160:
- I förekommande fall ta bort skyddet från
matarmodulen.
- Tändningen FRÅNSLAGEN!
- Frånkoppla elektriska anslutningskontakten
på matarmodulen (1). Tryck ihop låsflikarna
på stickkontaktens plastdel och lossa
spärren.
- Adaptermodulens stickkontakter kan endast
särskiljas med hjälp av den mekaniska
koden (formen), kontaktbeläggningen är
identisk.
Beakta formen på bilens stickkontakt. Välj
passande förbindelse-
ledning (2) och anslut
till styrdonet.
- Anslut stickkontakten på ledningsstamsidan
(3) till adaptermodulen.
- Anslut diagnostestern till diagnoskopplingen
(4) på adaptermodulen.
- Välj gränssnittet "CAN 1" för diagnos-
kommunikation med omkopplaren (5)
.
Om fel gränssnitt valts, kan kommunikation inte upprättas. Om diagnos via "CAN 1" inte
är möjlig ställ omkopplaren i läge "CAN 2" .
