10.2.1 Controllo della portata della pompa (max) in combinazione con il controllo del
numero di giri e della pressione (modulo di alimentazione con valvola di regolazione
circuito di raffreddamento, modulo di dosaggio senza strozzatore fisso)
È essenziale la corretta identificazione della versione del modulo di alimentazione montata nel
veicolo. Quest'ultima viene indicata al momento dell'identificazione a livello software nel tester
di diagnosi (paragrafo 1.5.2).
Rispettare assolutamente le informazioni specifiche del veicolo e del sistema contenute
in ESI[tronic]!
Attenzione:
Ogni volta che si procede all'apertura del circuito AdBlue, precedentemente va
effettuato lo svuotamento del sistema! In caso contrario si verifica la fuoriuscita
incontrollata di AdBlue! Questo test termina sempre con l'interruzione della diagnosi.
Pertanto, per proseguire con il controllo, disinserire e reinserire l'accensione.

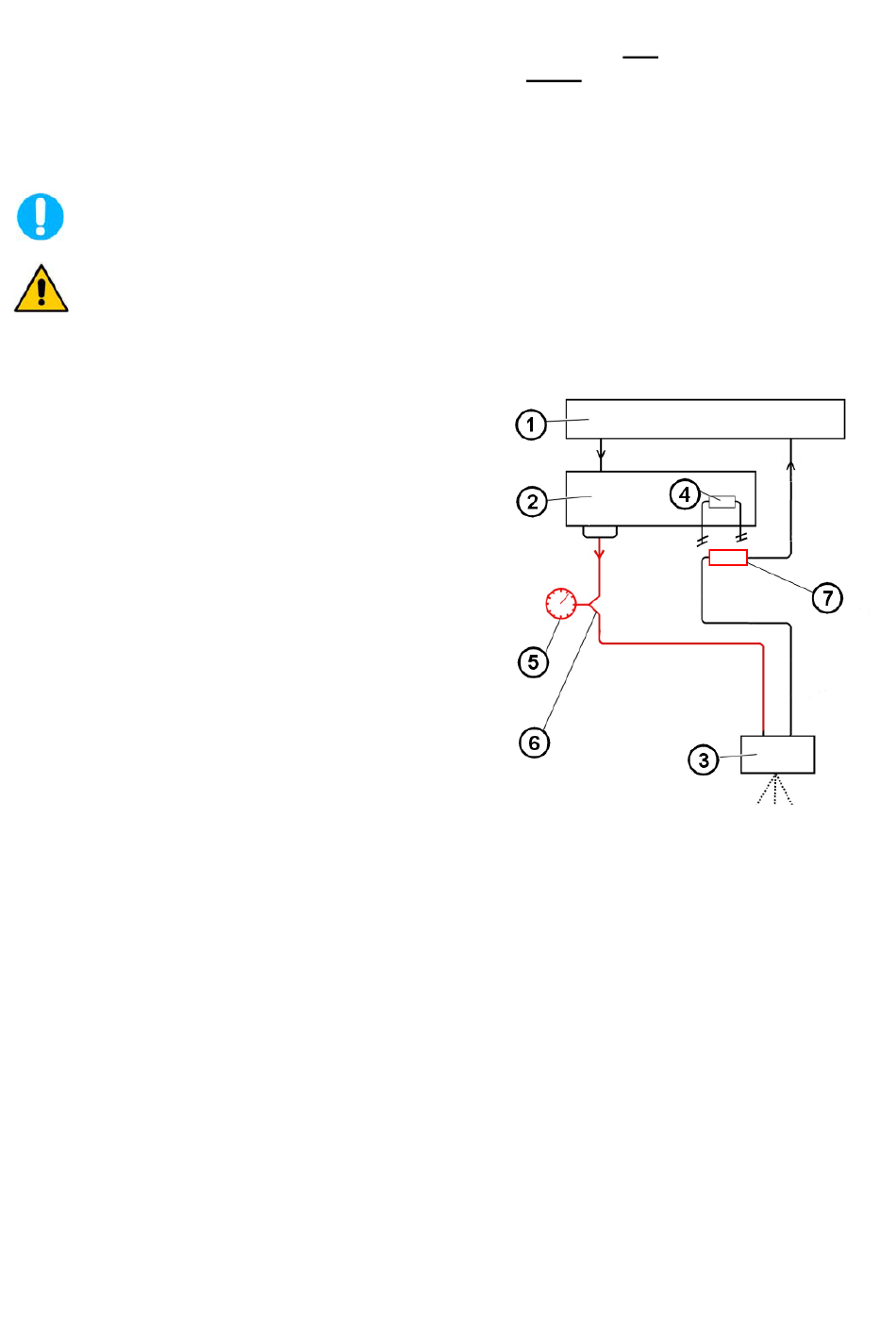

1 - serbatoio AdBlue
2 - modulo di alimentazione con centralina
3 - modulo di dosaggio di prova
(con strozzatore di ritorno)
4 - valvola di regolazione circuito di raffreddamento
5 - manometro
6 - tubazione pressione di prova flessibile ad Y
7 - tubazione di collegamento (adattatore)
- Collegare il tester di diagnosi o il modulo
adattatore (paragrafo 8).
- Preparare il modulo di dosaggio di prova
(paragrafo 9)
Inoltre collegare il manometro (0 986 610 510)
con la tubazione pressione di prova flessibile a
Y (0 986 610 523) alla tubazione di mandata.
- Fissare il modulo di dosaggio di prova sul
recipiente graduato (0,5 l) in modo che il
dosaggio può essere effettuato nel recipiente
graduato.
- Se non è stato ancora effettuato, collegare il ritorno del modulo di dosaggio con la tubazione
pressione di prova (0 986 610 453) alla tubazione di ritorno del modulo di alimentazione o al
serbatoio.
- Avviare la misurazione della quantità di dosaggio. La prima misurazione serve allo sfiato del
sistema.
- Togliere la tubazione di ritorno modulo di dosaggio e la tubazione di ritorno verso il serbatoio
AdBlue dal modulo di alimentazione e cavallottare i due cavi con il cavo adattatore
(0 986 610 294).
Avvertenza: A differenza del modulo di dosaggio montato, il modulo di dosaggio di prova è
munito di uno strozzatore fisso. Pertanto è necessario bypassare la valvola di regolazione
circuito di raffreddamento nel ritorno tramite l'adattatore.
- Se il test si interrompe prima del termine, controllare i contatti, disinserire e reinserire
l'accensione e riavviare il test.
- Confrontare i valori per la portata, il numero di giri e la pressione con i valori nominali.
