7. Dosiermengenbeurteilung

Um die dosierten Mengen mit den vorgegebenen Toleranzen vergleichen zu können ist es
notwendig, die Mengen mit Hilfe einer Digitalwaage (siehe auch Abschnitt 4) zu wiegen. Die
Skalierung der Messbehälter ist für die Bewertung nicht ausreichend.
8. Elektrisches Adaptermodul an das Fahrzeug anschließen
Der Diagnosetester wird normalerweise an die 16-polige Fahrzeughersteller-
Diagnoseschnittstelle angeschlossen. Bei den Fahrzeugen von Renault und Volvo und
teilweise bei anderen Fahrzeugen ist unter Umständen die Diagnose über die
Fahrzeughersteller-Diagnoseschnittstelle nicht möglich oder gar keine 16-polige
Diagnosesteckdose vorhanden.
- Im Zweifelsfall Diagnosetester an der Fahrzeug-Diagnoseschnittstelle anschließen und
überprüfen, ob eine Diagnose möglich ist.
- Ist hier keine Diagnose möglich, wird das Adaptermodul 0 986 610 160 zwischen dem
Steuergerät (am Fördermodul) und dem Anschlussstecker angeschlossen.

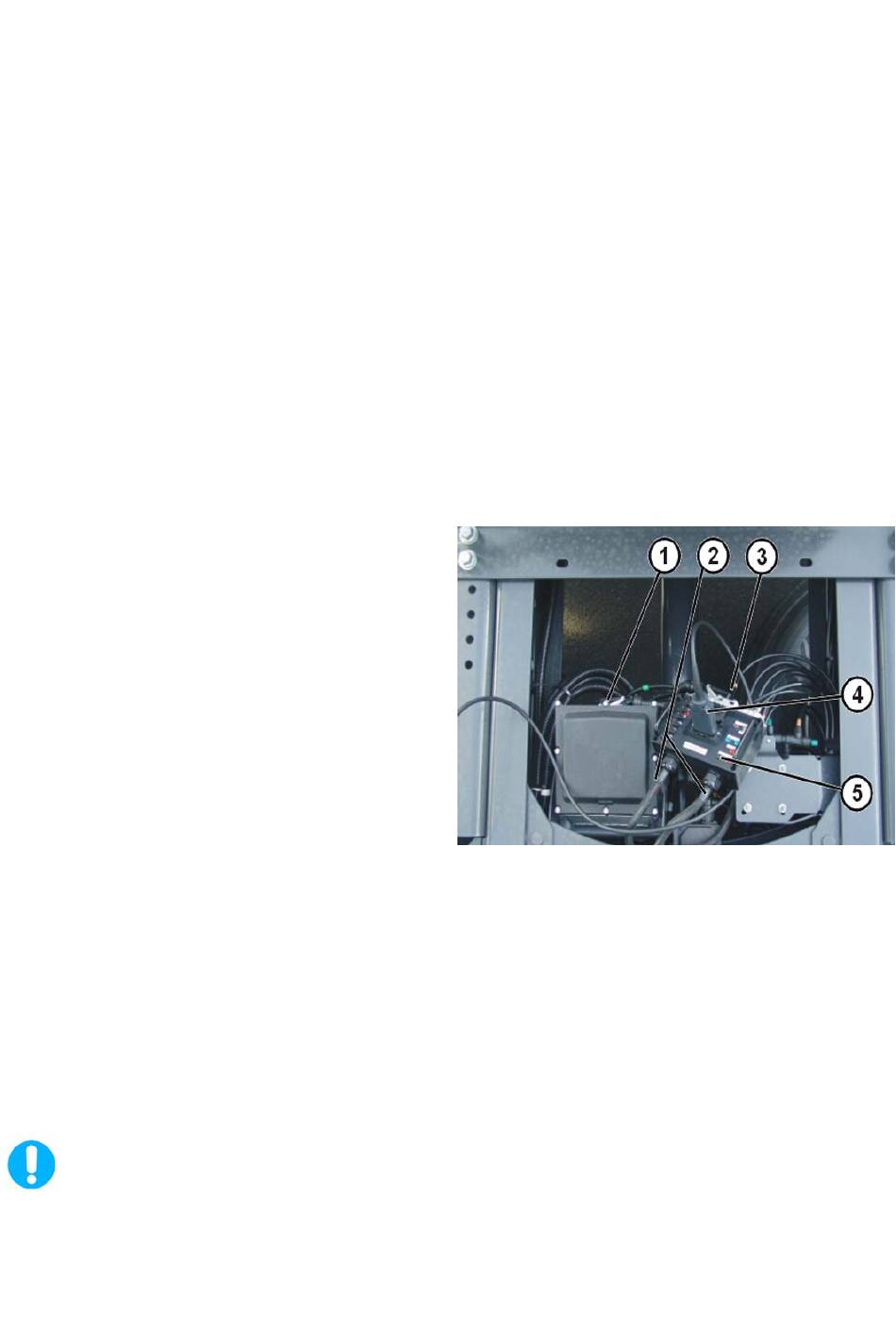

Adaptermodul 0 986 610 160 anschließen:
- Wo vorhanden, Abdeckung am
Fördermodul demontieren.
- Zündung AUSGESCHALTET!
- Elektrischen Anschlussstecker am
Fördermodul (1) trennen. Hierfür die
Rastnasen am Kunststoffteil des Steckers
zusammendrücken und den Verriegelungs-
hebel lösen.
- Die beiden Stecker des Adaptermoduls
unterscheiden sich nur durch die
mechanische Codierung (Form), die
Klemmenbelegung ist identisch.
Form des fahrzeugseitigen Steckers
beachten. Die dazu passende Verbindungs-
leitung (2) auswählen und am Steuergerät
anschließen.
- Kabelbaumseitigen Stecker (3) am
Adaptermodul anschließen.
- Diagnosetester an Diagnoseanschluss (4)
des Adaptermoduls anschließen.
- Schnittstelle "CAN 1" zur Diagnose-
kommunikation über den Schalter (5) aus-
wählen.
Bei Auswahl der falschen Schnittstelle ist kein Kommunikationsaufbau möglich. Ist keine
Diagnose über "CAN 1" möglich, Schalter in Stellung "CAN 2" legen.
