Kabeldurchführung und Befestigungsstellen der Schaltfelder

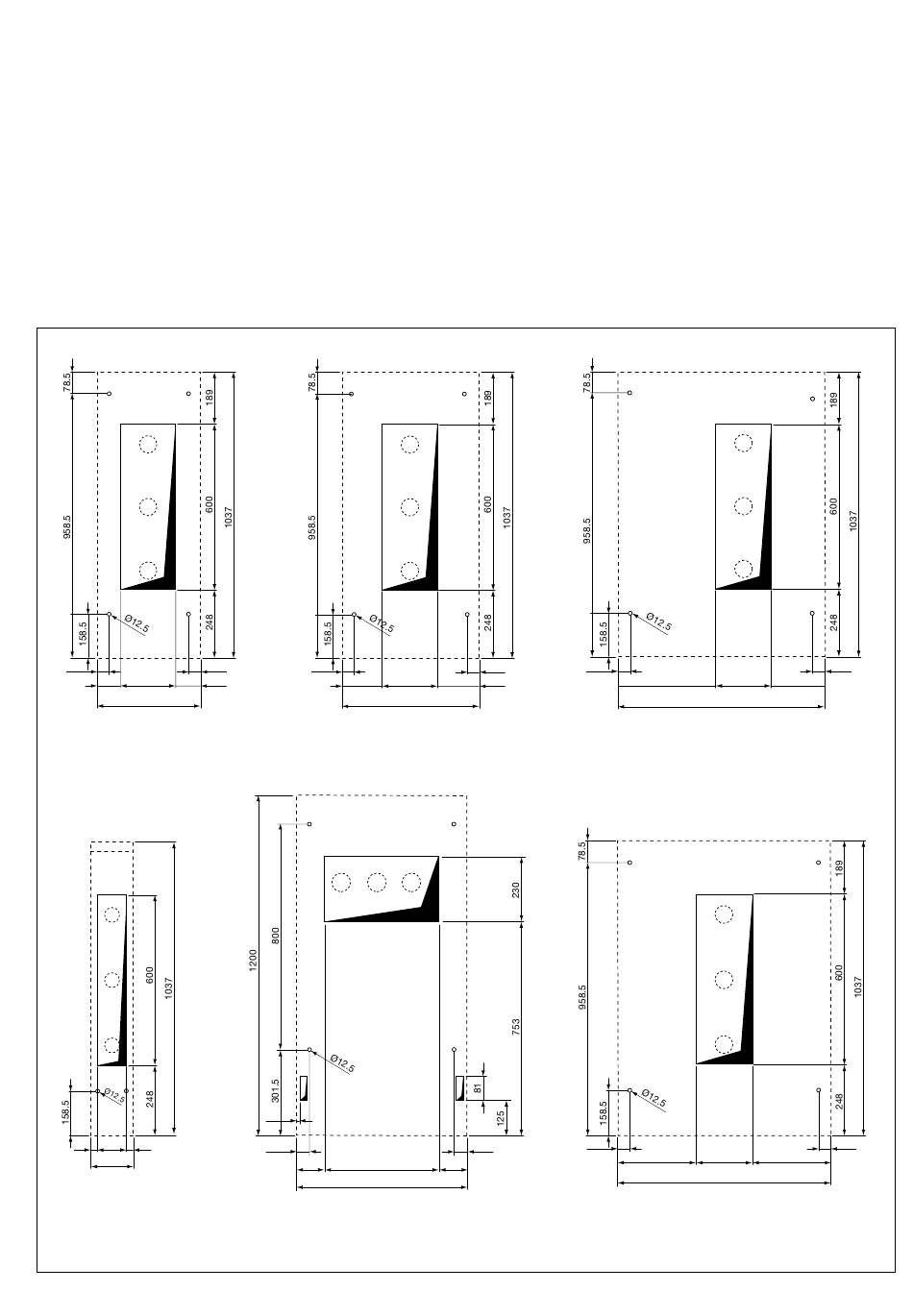

Die folgenden Abbildungen zeigen die Anordnung und die
Dimensionen der Durchführungslöcher der Kabel unter den
verschiedenen Schaltfeldern. Diese Löcher sind vor der
Installation der Schaltanlage zu bohren. Die Abbildungen
geben außerdem die Befestigungsstellen der Schaltanlage an.
43.5 43.5
85 200 90
375
Schaltfelder mit Breite von 375 mm
25 100 25
150
Breite von 190 mm für die
Schaltfelder RLC/RRC
(nur für SBR)
43.5
147.5 200
500
Schaltfelder mit Breite von 500 mm
10
43.5
100 400
600
Breite von 600 mm für das Schaltfeld
mit ausfahrbarem Leistungsschalter
An jeder Ecke des Schaltfelds gibt es eine Befestigungsstelle
(4 pro Schaltfeld). Die Schaltfelder ohne Kabeleingang
haben Abmessungen und Befestigungsstellen aufgrund
der Breite des Schaltfelds. Für die Befestigung können
Verankerungsbolzen von 10 mm benutzt werden.
43.5
43.5
152.5
Schaltfelder mit Breite von 750 mm
43.5
43.5
100
Breite von 750 mm für das Schaltfeld SBR
355 200 195
750
275 200 275
750
43.5
43.5
