2. Typische Felder
WBC / WBS − Schaltfeld mit ausfahrbarem Leistungsschalter
Die Schaltfelder mit ausfahrbarem Leistungsschalter eignen
sich ideal für die Sekundärverteilung, der bei hohe Leistungen
verlangt werden. Sie gewährleisten:
• Betriebskontinuität
• Sicherheit
• hohe elektrische Eigenschaften.
Betriebskontinuität
Die Schaltfelder mit ausfahrbarem Leistungsschalter sind nach
der Norm IEC 62271-200 klassifiziert.

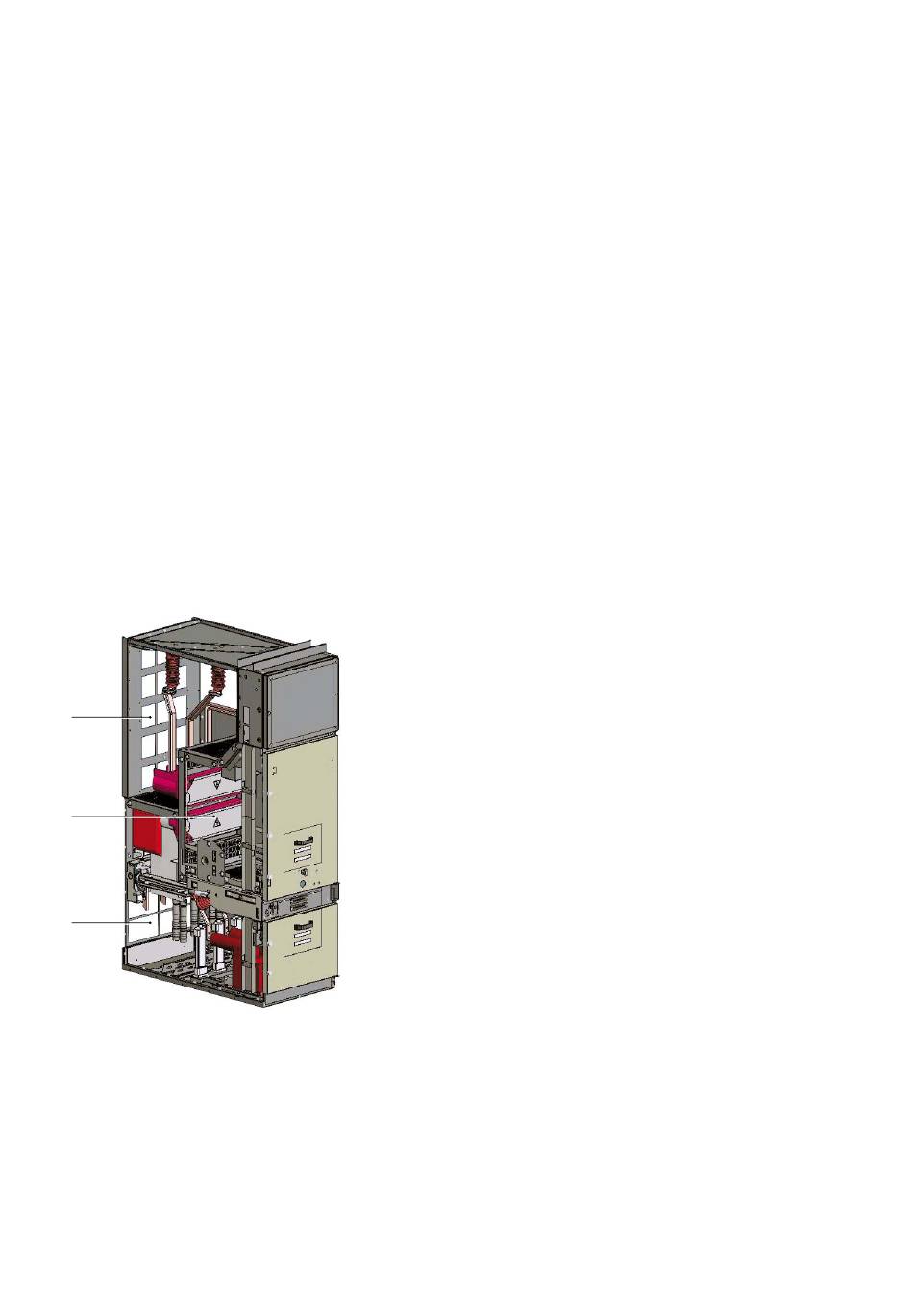

Klassifikation LSC2B
Sammelschienenfeld [A], Kabelanschlussraum [B] und Schalt-
geräteraum [C] mit physikalischer und elektrischer Schottung.
Diese Kategorie bedingt die Möglichkeit, Zugriff zum
Leistungsschalterfeld zu erhalten, wenn die Sammelschienen
und die Kabel spannungsführend sind.
A
C
B
Schottungen PM (Partition made of Metallic material)
Die Sammelschienen-, Kabelanschluss- und Schaltgerätefel-
der werden untereinander durch durchgehende Metallschot-
tungen und/oder Metalltrennklappen geschottet.
Erdungsschalter
Der Erdungsschalter hat ein Kurzschluss-Einschaltvermögen.
Die Eingangs-/Abgangsfelder können mit einem Erdungs-
schalter für die Erdung der Kabel geliefert werden.
In den Kupplungsfeldern hat der Erdungsschalter die Funkti-
on, eine Sektion der Sammelschienen zu erden.
Die Betätigung des Erdungsschalters erfolgt auf der Vorder-
18
seite der Schaltanlage mit Handbetätigung.
Die Position des Erdungsschalters lässt sich auf der Frontseite
des Schaltfeldes durch ein Sichtfenster erfassen, das auf der
Tür des Kabelanschlussraums vorhanden ist.
Isolierblöcke und Trennklappen
Die dreipoligen Isolierblöcke befinden sich im Schaltgerä-
teraum. Innerhalb der Isolierblöcke befinden sich die festen
Kontakte für den Anschluss des Leistungsschalters an den
Sammelschienen- und Kabelanschlussraum.
Die Trennklappen sind aus Metall und werden automatisch wäh-
rend der Bewegung des Leistungsschalters aus der Ausgefah-
ren-Stellung in die Eingefahren-Stellung und umgekehrt betätigt.
Kabel
Es können einpolige oder dreipolige Kabel mit einem Höchst-
2
querschnitt von 630 mm
Die Kabel sind auch von der Frontseite der Schaltfelder
zugänglich, so dass die Schaltanlage ganz an der Wand
aufgestellt werden kann.
Druckentlastungskanal
Die Schaltfelder mit ausfahrbarem Leistungsschalter sind wie
alle anderen Schaltfelder wie folgt ausgestattet:
− Druckentlastungskanal, über der Schaltanlage angeordnet.
Der Druckentlastungskanal begleitet die Schaltanlage auf
ihrer gesamten Länge. Die heißen Gase und die glühenden
Partikel, die durch den Störlichtbogen erzeugt werden,
müssen bei dieser Lösung in der Regel aus dem Raum
abgeleitet werden.
− Gasabsorbierende Filter auf der Rückseite jedes Schalt-
felds. Die heißen Gase und die glühenden Partikel, die
durch den Störlichtbogen erzeugt werden, werden bei
dieser Lösung in den Raum abgelassen.
Sicherheit
Wie alle Schaltfelder UniSec sind auch die Schaltfelder mit
ausfahrbarem Leistungsschalter mit den Verriegelungen und
Zubehörteilen ausgestattet, die erforderlich sind, um den
höchstmöglichen Sicherheits- und Zuverlässigkeitsgrad für die
Anlage und das Personal zu gewährleisten.
Verriegelungen
In den Schaltfeldern unterscheidet man zwei Typen von
Sicherheitsverriegelungen:
− serienmäßig, von den Normen vorgesehen und daher erfor-
derlich, um die Schaltfolgen zu gewährleisten,
− auf Anfrage lieferbare Verriegelungen. Ihr Vorhandensein
muss je nach den Betriebs- und Wartungsverfahren der
Anlage vorgesehen sein.
verwendet werden.
