ABB UniSec Bedienungsanleitung Seite 21

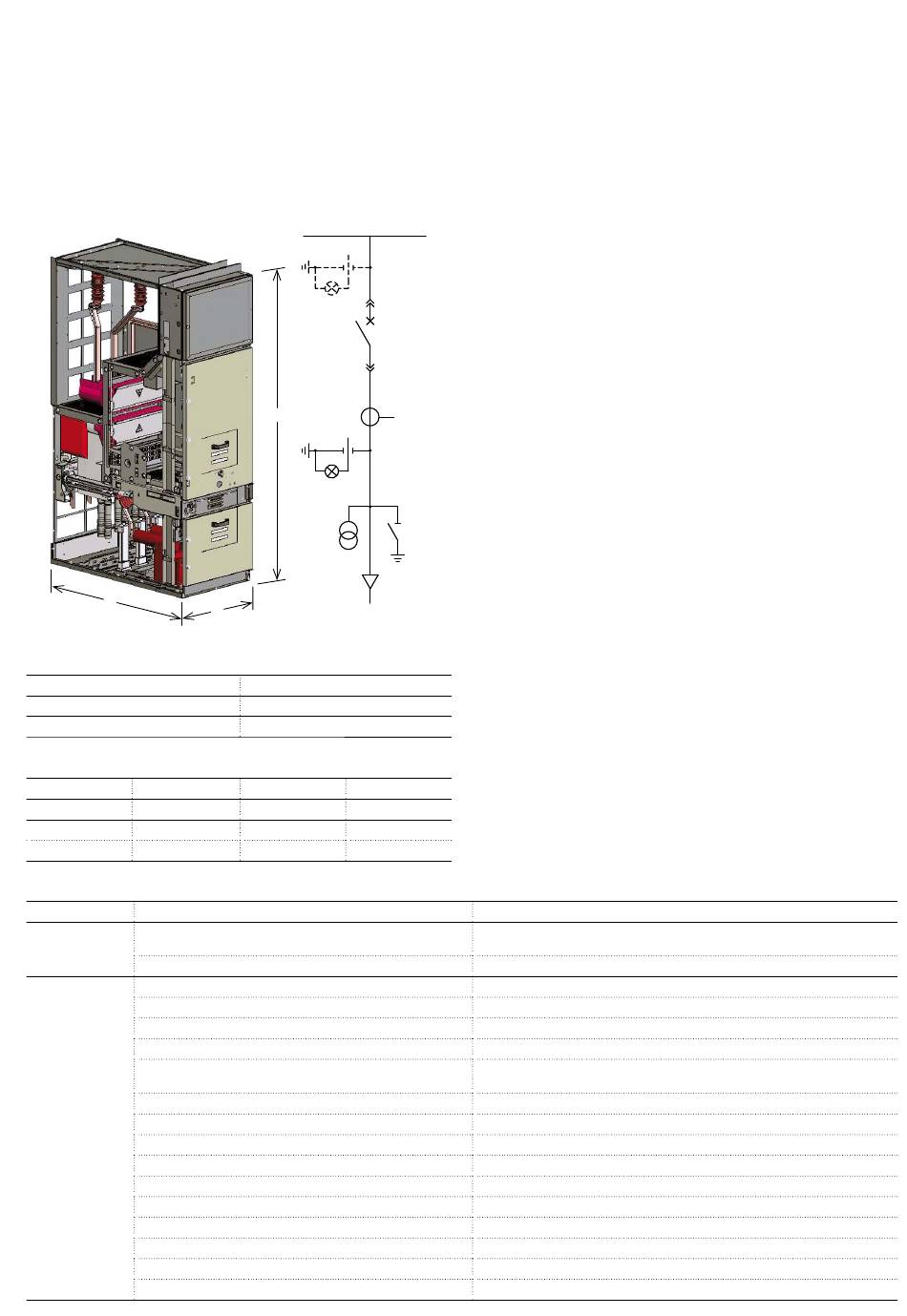

WBC − Schaltfeld mit ausfahrbarem Leistungsschalter LSC2B-PM
C
Schaltfeldabmessungen
(*)
mm A x B x C
600 x 2000 x 1200
(*) Abmessungen Standardschaltfeld (ohne IAC)
Un Ir
kV A
12 630/1250
17,5 630/1250
(*) Einschaltvermögen ES
Bezug Serienmäßige Ausstattung
Ausschaltvorrichtung mit mechanischer Meldung und
Vmax
Ein- und Aus-Schalttasten
Leistungsschalter
Ausfahrbarer Leistungsschalter oder Vakuum-Schütz
Gehäuse Sammelschienenraum
Integrierte Basishilfszelle
Mechanische Verriegelungen
Sammelschienen und Stützisolatoren
Kabelanschlüsse
Träger für den Kabelanschluss
Durchführende Erdungsschiene
Schaltfeld
Metalltrennklappen
Erdungsschalter Kabelseite
Signallampen der Spannungsanzeige Kabelseite
(*) Sicherungen IEC 60282-1
B
A
Gewicht
kg
(1)
600
(1) Ohne Strom- oder Spannungswandler
(*)
Ik IkAp
kA kAp
25 (3 s) 63
25 (3 s) 63
Schaltfeld mit 600 mm Breite lieferbar.
Das Schaltfeld WBC mit ausfahrbarem Leistungsschalter oder
Schütz wird für die Steuerung und den Schutz von Anlagen wie
Flughäfen, Eisenbahnen, Stadtbahnen und Industrien realisiert,
in denen die Betriebsverfügbarkeit, die hohe Sicherheit und die
hohen elektrischen Eigenschaften wesentlichen Voraussetzungen
sind. Das Schaltfeld hat die Klasse LSC2B-PM und besteht aus
drei Zellen, Sammelschienenraum, Kabelanschlussraum, Schalt-
geräteraum, die untereinander durch Trennklappen aus Metall
geschottet sind. Diese Kategorie verleiht dem Schaltfeld die
maximale Betriebsverfügbarkeit, weil es möglich ist, Zugriff zum
Schaltgeräteraum zu erhalten, wenn die anderen Zellen und/oder
Funktionseinheiten Spannung führen. Das Schaltfeld kann mit
einem ausfahrbaren Vakuum-Leistungsschalter Serie Vmax oder
einem Vakuum-Schütz Serie VSC/P mit Metallstruktur ausgestat-
tet werden, der auch als Tragelement und zum Bewegen dient.
Der Einschub verfügt über ein Radsystem, mit dem es möglich
ist, den Leistungsschalter innerhalb des Feldes zu bewegen.
Das Einfahren und Ausfahren des Schaltgeräts, die Inbetrieb-
nahme, Instandhaltung und Bedienung erfolgen direkt auf der
Vorderseite. Es ist möglich, das Schaltfeld auf der Kabelseite mit
einem Erdungsschalter mit vollem Einschaltvermögen auszustat-
ten. Eine große Zelle für die Hilfsstromkreise und die Installation
der Schutzrelais ist im Schaltfeld integriert.
Das Schaltfeld ist mit Sicherheits-Verriegelungen, Vorhänge-
schlössern, Schlüsselverriegelungen und Magnetverriegelungen
zwischen der Tür, dem Erdungsschalter und dem Einschub
versehen, um ein Höchstmaß an Sicherheit für das Personal zu
gewährleisten. Das Schalfeld gestattet die Installation von Strom-
und Spannungswandlern (DIN-Abmessungen - siehe Abschnitt
Hauptkomponenten). Ersatzweise ist die Installation von Strom-
sensoren und Strom-/Spannungssensoren möglich.
Wichtigste Zubehörteile
Motorantrieb
DIN-Stromwandler
DIN-Spannungswandler mit oder ohne Sicherungen
Zubehörteile für Klassifikation Störlichtbogensicherheit
Kabelkanal für Durchführung der Hilfskabel
Heizwiderstand zum Schutz gegen Kondensatbildung Kabelanschluss-
und/oder Schaltgeräteraum
Innenbeleuchtung Kabelanschluss- und/oder Schaltgeräteraum
Eine Vielzahl von Schutzrelais
Mechanische Verriegelungen
Schlüsselverriegelungen
Verriegelungsmagneten
Signallampen der Spannungsanzeige Sammelschienenseite
Erdungsableiter
Anschluss der Kabel bis zu 630 mm
Mechanischen Tasten für Ein-/Ausschalten auf der Leistungsschaltertür
5 S + 5 Ö Hilfskontakte auf Erdungsschalter
(*)
