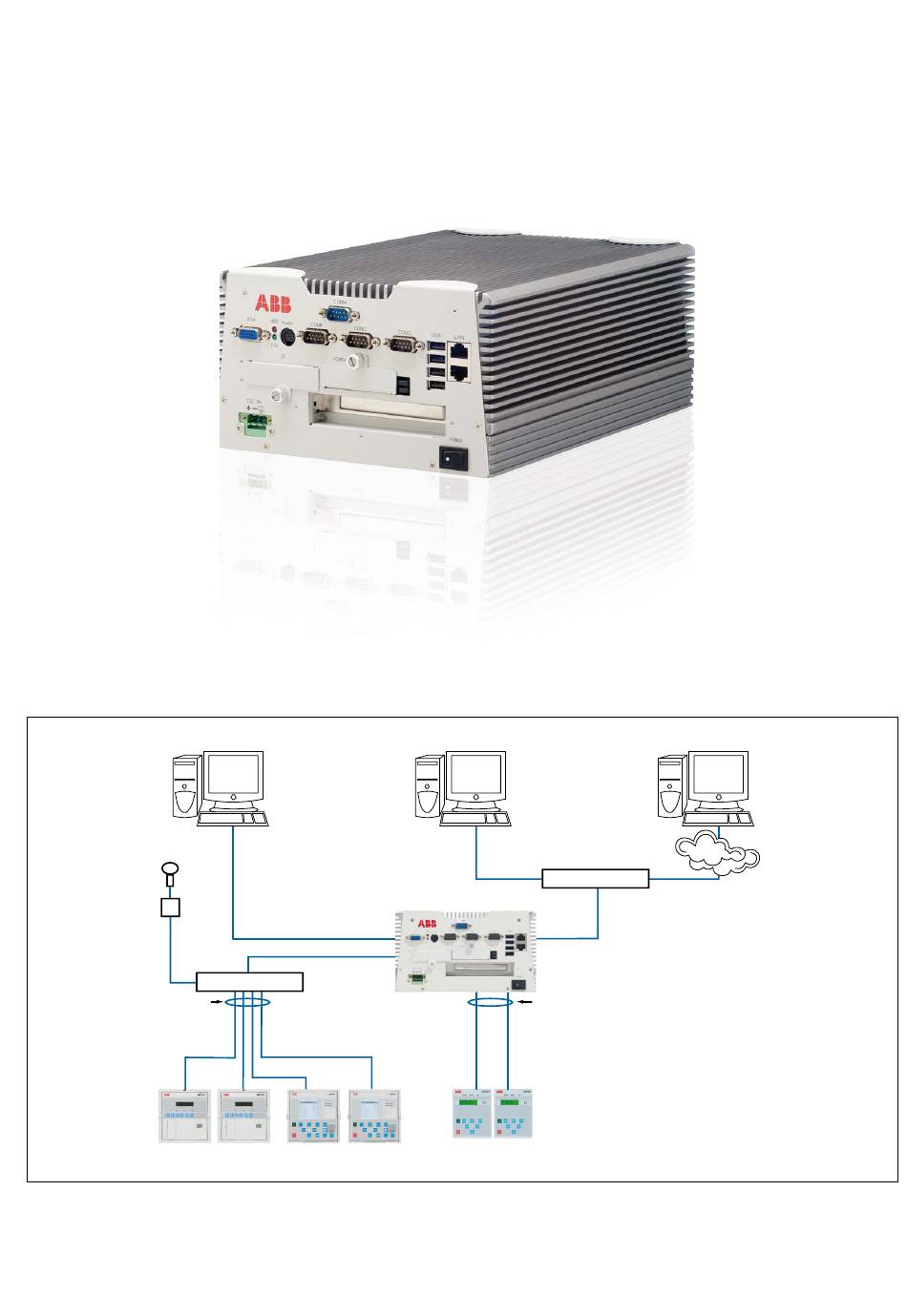

Automatisierungssystem COM600
COM600 ist das System für die Automatisierung von Un-
terstationen, zu dem ein Kommunikations-Gateway, eine
Automatisierungsplattform und eine Anwender-Schnittstelle
für Verteilungsstationen in Industrie und Utility gehören. Die
Funktion Gateway gewährleistet Anschlussmöglichkeiten IEC
62850 ohne Unterbrechung zwischen den IEDs der Untersta-
tionen und dem Steuer- und Überwachungssystem auf dem
Netzniveau. Die Automatisierungsplattform mit Logikprozessor
GPS
TCP/IP protocols
(IEC 61850, DNP3,
®
Modbus )
REF610
EMS/
SCADA
Serial protocols
(DNP3, IEC 60870-5-101)
LAN 1
Ethernet switch
REF615
REF610 REF615
macht das System COM600 zu einer flexiblen Implementie-
rungsplattform für die Automatisierungsfunktionen auf dem
Niveau der Unterstationen. Als Anwender-Schnittstelle enthält
das System COM600 Funktionen, die auf der Web-Technolo-
gie basieren, was den Zugriff zu den Einrichtungen und den
Prozessen der Unterstationen über eine Mensch-Maschinen-
Schnittstelle (HMI) gewährleistet, die auf dem Web-Browser
basiert. COM600 ist nur auf Anfrage erhältlich.
DISTRIBUTED
CONTROL
SYSTEM
OPC Client/Server
Serial protocol
(Modbus
REF601 REF601
REMOTE
ACCESS -
ENGINEERING
WAN
Ethernet switch
® )
Überblick über ein System, das das
Stationsautomatisierungssystem COM600
benutzt. Für weitere Informationen
besuchen Sie bitte die Webseite
www.abb.com/substationautomation
