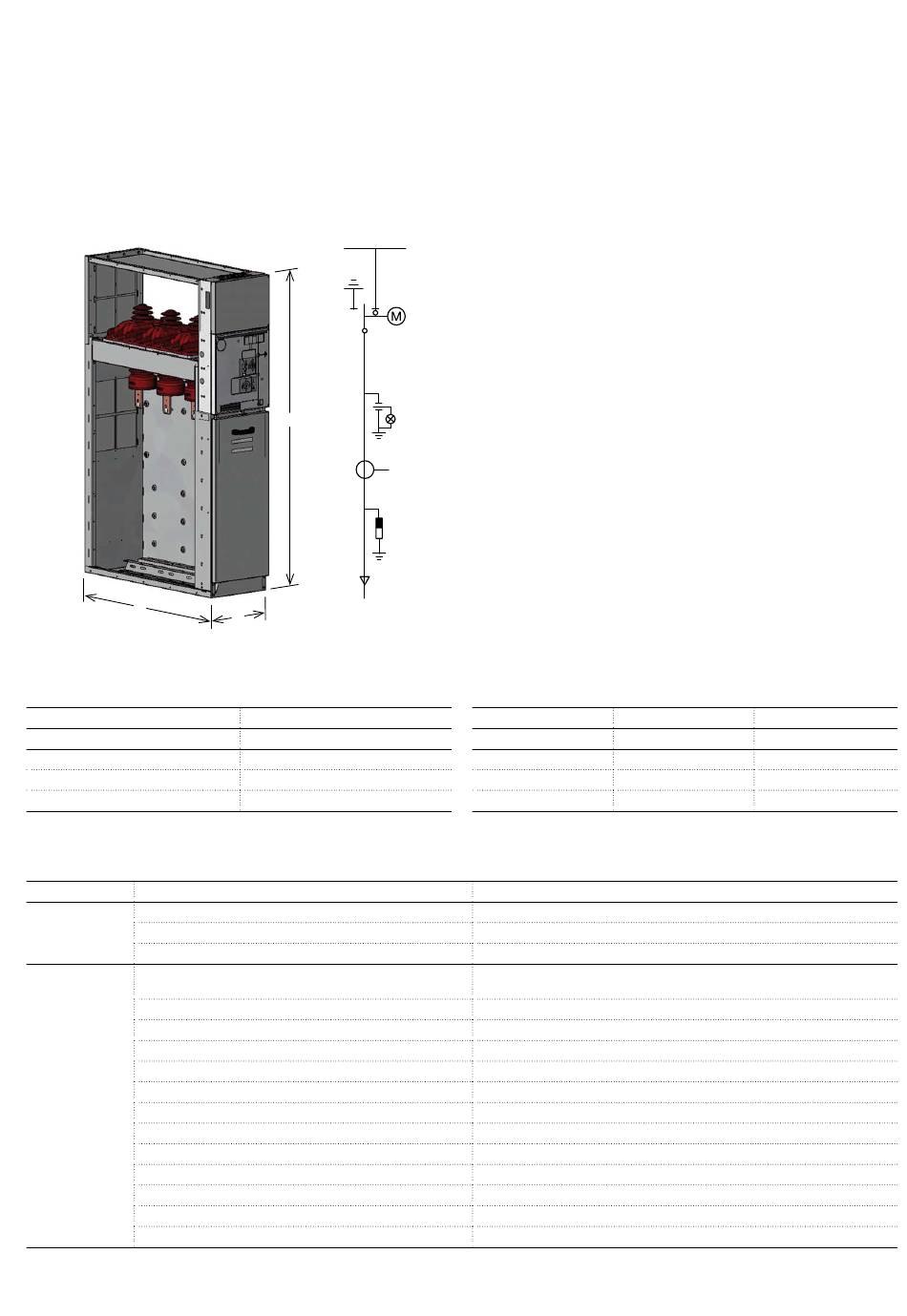

SDC – Schaltfeld mit Lasttrennschalter
C
Schaltfeldabmessungen
mm A x B x C (*)
375 x 1700 x 1070
500 x 1700 x 1070
750 x 1700 x 1070
(*)
Abmessungen Standardschaltfeld (ohne IAC)
(1) Ohne Stromwandler
Bezug Serienmäßige Ausstattung
Lasttrennschalter mit drei Stellungen
Gsec
Mechanischer Antrieb mit Positionsanzeigen
Lasttrennschalter
Integrierte Spannungsanzeiger
Gehäuse Sammelschienenraum
Integrierte Basishilfszelle
Mechanische Verriegelungen
Sammelschienen
Gehäuse Kabelanschlussraum
Kabelanschlüsse
Schaltfeld
Träger für den Kabelanschluss
Durchführende Erdungsschiene
B
A
Gewicht
kg
(1)
140
(1)
160
185 (1)
Die Schaltfelder sind mit Breiten von 375 mm, 500 mm und
750 mm lieferbar.
Das Lasttrennschalterfeld wird hauptsächlich als Einspeise-,
Ring- oder Abzweigschaltfeld verwendet. Das Basisschaltfeld
hat einen Lasttrennschalter mit 3 Stellungen. Der
Lasttrennschalter mit 3 Stellungen kann sich in einer der drei
Positionen "ein", "aus" oder "geerdet" befinden, um verhindert
daher Fehlbedienungen.
Der Zugriff zur Kabelanschlusszelle ist in der Stellung
"geerdet" möglich. Die Inspektion der Kabelanschlüsse und
der Störungsmelder, falls benutzt, kann einfach durch das
Fenster der frontalen Tür ausgeführt werden.
Un Ir
kV A
12 630/800
17,5 630/800
24 630
Wichtigste Zubehörteile
4 Umschaltkontakte zur Meldung ein - geerdet
Digitales oder traditionelles Manometer mit Alarmkontakten auf Anfrage
Getriebemotor zum Schalten
DIN-Stromwandler oder Ringkernstromwandler (Schaltfelder von 375 mm
ausgenommen)
Zubehörteile für Klassifikation Störlichtbogensicherheit
Kabelkanal für Durchführung der Hilfskabel
Heizwiderstand zum Schutz gegen Kondensatbildung
Innenbeleuchtung
Erdungsschiene für Schaltgeräte
Schlüsselverriegelungen
Kurzschlussmelder
Schlossverriegelung
Ableiter gegen Überspannungen
Verstärkte Hilfszelle
Spannungswandler (Feld 750 mm)
Anschlüsse für Kabel mit Parallelschaltung (Felder von 375 mm ausgenommen)
Ik
kA
25 (2 s)
21 (3 s)
21 (3 s)
11
