ABB UniSec Bedienungsanleitung Seite 12

2. Typische Felder

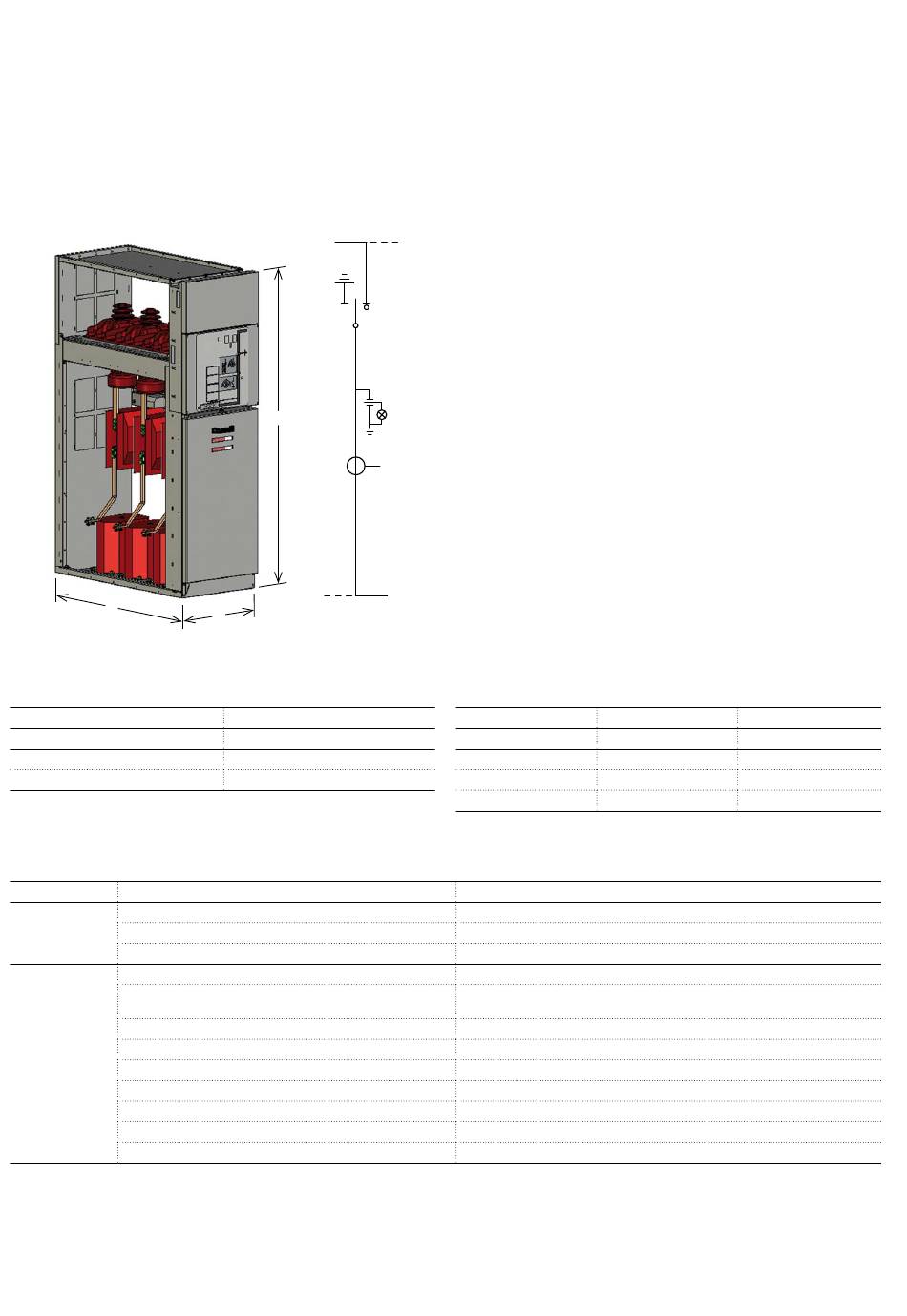

SDS – Schaltfeld mit Lasttrennschalter− Trennen
C
Schaltfeldabmessungen
mm A x B x C (*)
375 x 1700 x 1070
500 x 1700 x 1070
(*) Abmessungen Standardschaltfeld (ohne IAC)
(1) Ohne Strom- oder Spannungswandler
Bezug Serienmäßige Ausstattung
Lasttrennschalter mit drei Stellungen
Gsec
Mechanischer Antrieb mit Positionsanzeigen
Lasttrennschalter
Integrierte Spannungsanzeiger
Gehäuse Sammelschienenraum
Integrierte Basishilfszelle
Mechanische Verriegelungen
Sammelschienen
Schaltfeld
Bodenabdeckung
Durchführende Erdungsschiene
12
B
A
Gewicht
kg
(1)
145
(1)
165
Die Schaltfelder sind mit Breiten von 375 mm und 500 mm
lieferbar.
Das Lasttrennschalterfeld für Trennung wird zusammen mit
dem Hochführungsfeld benutzt. Die Standardversion hat
einen Lasttrennschalter mit 3 Stellungen zum Trennen der
Sammelschienen. Das Erdungssystem ist serienmäßig immer
integriert.
Die 500 mm breiten Schaltfelder können mit Strom- und
Spannungswandler versehen sein (Spannungswandler nur,
wenn der untere Ausgang der Sammelschienen sich links
befindet).
Un Ir
kV A
12 630/800
17,5 630/800
24 630
Wichtigste Zubehörteile
4 Umschaltkontakte zur Meldung ein - geerdet
Digitales oder traditionelles Manometer mit Alarmkontakten auf Anfrage
Getriebemotor zum Schalten
DIN-Stromwandler (Schaltfelder von 375 mm ausgenommen)
DIN-Spannungswandler (im Schaltfeld von 500 mm mit unterem
Sammelschienenausgang links)
Zubehörteile für Klassifikation Störlichtbogensicherheit
Kabelkanal für Durchführung der Hilfskabel
Heizwiderstand zum Schutz gegen Kondensatbildung
Innenbeleuchtung
Schlüsselverriegelungen
Schlossverriegelung
Verstärkte Hilfszelle
Ik
kA
25 (2 s)
21 (3 s)
21 (3 s)
