ABB UniSec Bedienungsanleitung Seite 23

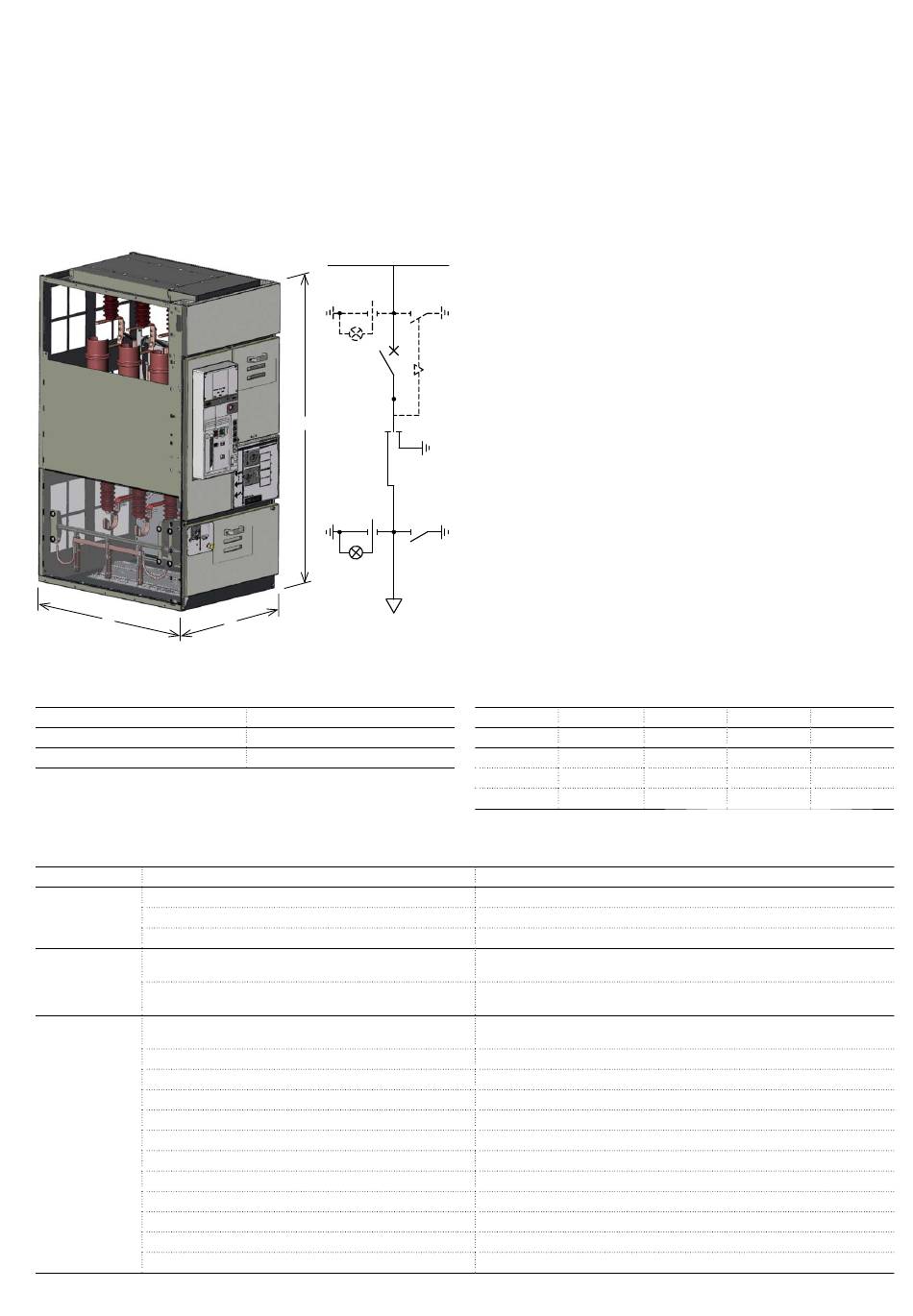

SBR – Leistungsschalterfeld "upside-down"
C
Schaltfeldabmessungen
mm A x B x C (*)
750 x 1700 x 1070
(*) Abmessungen Standardschaltfeld (ohne IAC)
(1) Ohne Stromwandler
Bezug Serienmäßige Ausstattung
Lasttrennschalter mit drei Stellungen
Gsec
Mechanischer Antrieb mit Positionsanzeigen
Lasttrennschalter
Integrierte Spannungsanzeiger
Ausschaltvorrichtung mit mechanischer Meldung und
Ein- und Aus-Schalttasten
VD4 - HD4
Leistungsschalter
Steckbare Leistungsschalter, Vakuum- oder gasisolierte
Version
Integrierte Basishilfszelle
Mechanische Verriegelungen
Sammelschienen und Stützisolatoren
Gehäuse des Sammelschienenraums
Erdungsschalter auf Kabeln ESBR230-L
Durchführende Erdungsschiene
Schaltfeld
B
A
Gewicht
kg
335 (1)
Schaltfeld mit 750 mm Breite lieferbar.
Das Lasttrennschalterfeld, das im Bezug zum Leistungs-
schalter umgekehrt steht, kann zusammen mit dem direkten
Hochführungsfeld für Kabel von 190 mm benutzt werden. Das
Schaltfeld SBR gestattet das Ausschalten und das Erden des
Lasttrennschalters, wobei der Kabelanschlussraum in Betrieb
bleibt.
Die Standardschaltfelder haben einen Lasttrennschalter mit 3
Stellungen, der in Reihenschaltung mit einem Leistungsschal-
ter verbunden ist.
Das Schaltfeld hat einen Vakuumleistungsschalter oder einen
SF gasisolierten Leistungsschalter. Der Kabelanschlussraum
6
ist mechanisch verriegelt. Die Leistungsschalterzelle hat eine
Schlüsselverriegelung mit dem Lasttrennschalter. Die Tür des
Leistungsschalters ist mechanisch mit der Erdungsstellung
des Lasttrennschalters verriegelt, um die Sicherheit des
Personals zu gewährleisten. Das Schaltfeld ist so geplant,
dass es mit Stromwandlern, kombinierten Sensoren und
Ringkernstromwandlern ausgestattet werden kann.
Ersatzweise ist ein Leistungsschalter mit integrierten Relais
und Stromsensor erhältlich.
Un Ir Ik
kV A kA
12 630 16 (1 s)
17,5 630 16 (1 s)
24 630 16 (1 s)
(*)
Einschaltvermögen ESBR230-U
(**) Einschaltvermögen ESBR230-L
Wichtigste Zubehörteile
4 Umschaltkontakte zur Meldung ein - geerdet
Digitales oder traditionelles Manometer mit Alarmkontakten auf Anfrage
Motorantrieb
Relais REF601 und im Leistungsschalter integrierte Sensoren
Stromwandler vom DIN Typ oder Kombi-Sensoren, in der
Sammelschienenzelle installiert
Ringkernstromwandler, in der Basis der Sammelschienenzelle installiert
Erdungsschalter in der Sammelschienenzelle ESBR230-U
Zubehörteile für Klassifikation Störlichtbogensicherheit
Kabelkanal für Durchführung der Hilfskabel
Heizwiderstand zum Schutz gegen Kondensatbildung
Innenbeleuchtung
Signallampen der Spannungsanzeige Sammelschienenseite
Schlüsselverriegelungen
Schlossverriegelung
Eine Vielzahl von Schutzrelais
Verstärkte Hilfszelle
(*) (**)
IkAp IkAp
kAp kAp
40 5
40 5
40 5
23
