2. Typische Felder

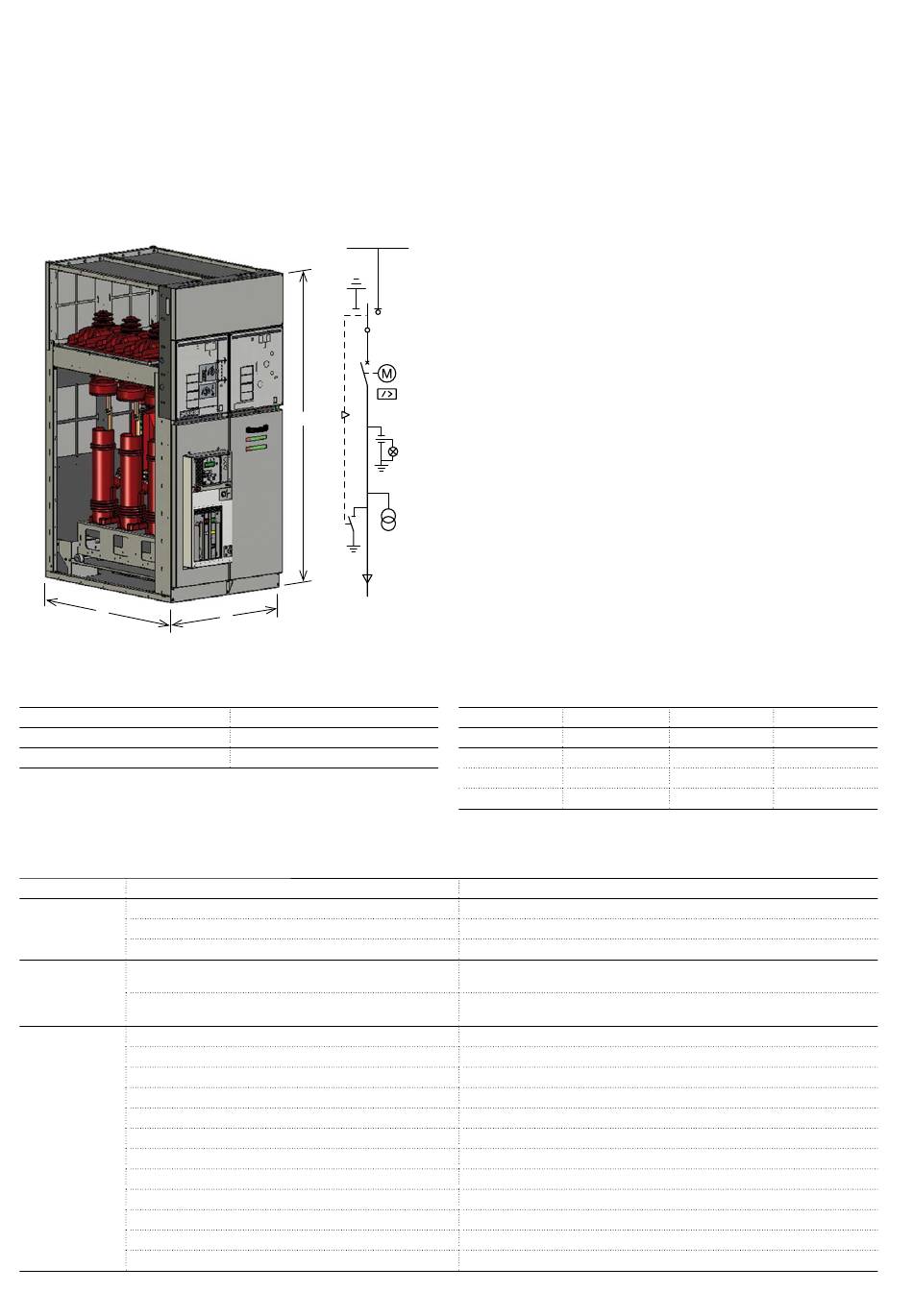

SBC – Leistungsschalterfeld mit Trennschalter
C
Schaltfeldabmessungen
mm A x B x C (*)
750 x 1700 x 1070
(*) Abmessungen Standardschaltfeld (ohne IAC)
(1) Ohne Strom- oder Spannungswandler
Bezug Serienmäßige Ausstattung
Lasttrennschalter mit drei Stellungen
Gsec
Mechanischer Antrieb mit Positionsanzeigen
Lasttrennschalter
Integrierte Spannungsanzeiger
Ausschaltvorrichtung mit mechanischer Meldung und Ein-
und Aus-Schalttasten
VD4 - HD4
Leistungsschalter
Steckbare Leistungsschalter, Vakuum- oder gasisolierte
Version
Gehäuse Sammelschienenraum
Integrierte Basishilfszelle
Mechanische Verriegelungen
Sammelschienen
Gehäuse des Sammelschienenraums
Kabelanschlüsse
Schaltfeld
Träger für den Kabelanschluss
Erdungsschalter auf Kabeln (ES 230)
Durchführende Erdungsschiene
16
B
A
Gewicht
kg
335 (1)
Schaltfeld mit 750 mm Breite lieferbar.
Das Leistungsschalterfeld SBC wird für die Steuerung
und den Schutz der Verteilungsleitungen, Netze, Motoren,
Transformatoren, Kondensatorbatterien etc. hergestellt.
Das Schaltfeld kann mit einem Vakuumleistungsschalter
oder einem SF -gasisolierten Leistungsschalter versehen
6
sein. Der Leistungsschalter ist auf einer Führung montiert
und an den Sammelschienen befestigt. Für das Trennen
ist ein Lasttrennschalter mit 3 Stellungen vorgesehen,
der mit Erdungsschalter versehen ist, der zwischen dem
Leistungsschalter und den Sammelschienen montiert ist.
Die Tür ist mechanisch mit der Erdungsstellung des
Lasttrennschalters verriegelt, um die Sicherheit des Personals
zu gewährleisten. Das Schaltfeld ist so geplant, dass es mit
Strom- und Spannungswandlern ausgestattet werden kann
(Abmessungen gemäß der DIN, siehe Hauptkomponenten).
Ersatzweise ist ein Leistungsschalter mit integriertem Relais
und Stromsensor erhältlich.
Un Ir
kV A
12 630/800
17,5 630/800
24 630
(*)
Einschaltvermögen ES 230
Wichtigste Zubehörteile
4 Umschaltkontakte zur Meldung ein - geerdet
Digitales oder traditionelles Manometer mit Alarmkontakten auf Anfrage
Getriebemotor zum Schalten
Motorantrieb
Relais REF601 und im Leistungsschalter integrierte Sensoren
DIN-Stromwandler
DIN-Spannungswandler
Zubehörteile für Klassifikation Störlichtbogensicherheit
Kabelkanal für Durchführung der Hilfskabel
Heizwiderstand zum Schutz gegen Kondensatbildung
Innenbeleuchtung
Eine Vielzahl von Schutzrelais
Schlüsselverriegelungen
Schlossverriegelung
Ableiter gegen Überspannungen
Anschlüsse für Kabel mit Parallelschaltung
Verstärkte Hilfszelle
(*)
Ik IkAp
kA kAp
25 (2 s) 63
21 (3 s) 52,5
21 (3 s) 52,5
