ABB UniSec Bedienungsanleitung Seite 17

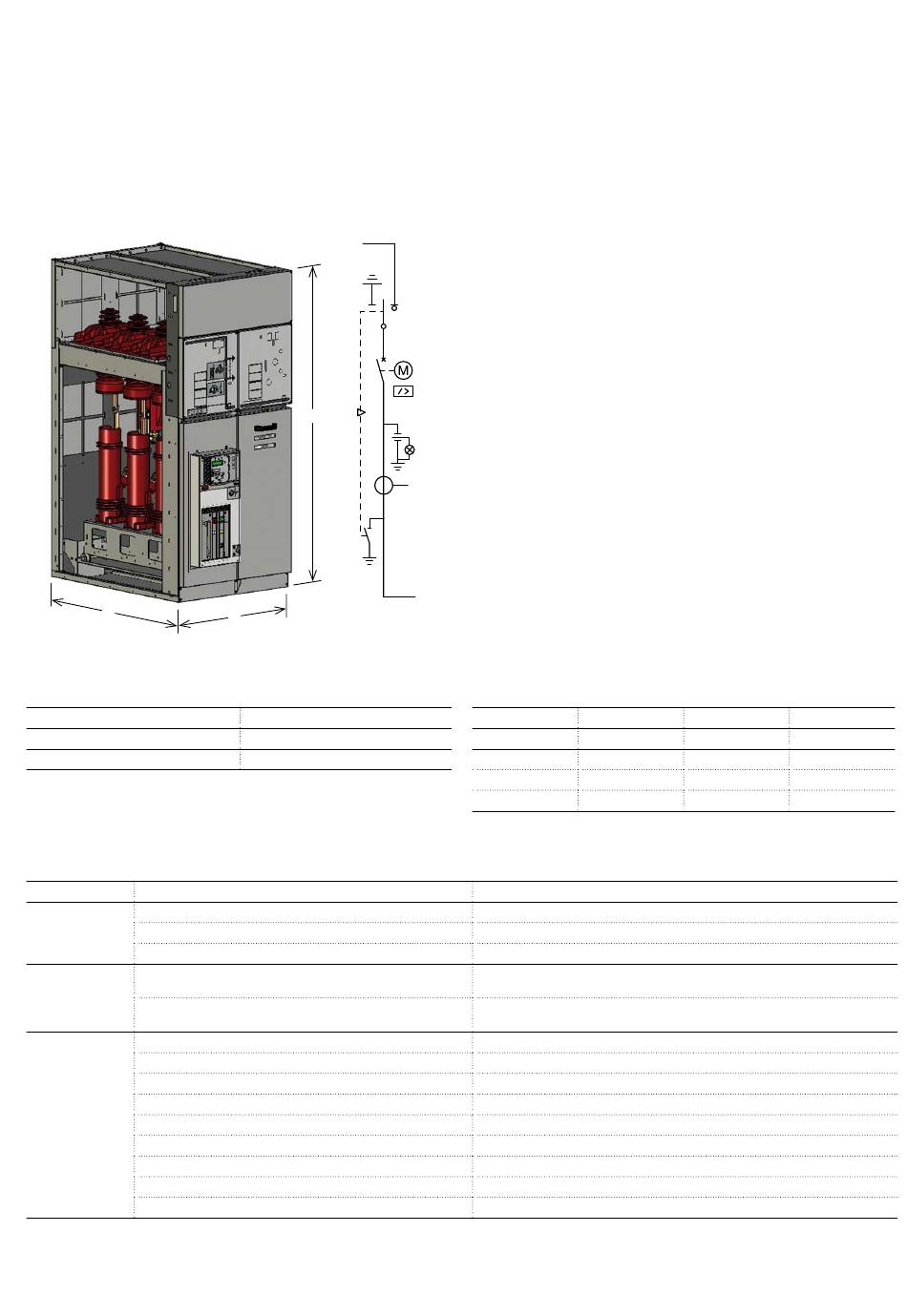

SBS – Leistungsschalterfeld mit Trennschalter− Trennen
C
Schaltfeldabmessungen
mm A x B x C (*)
750 x 1700 x 1070
(*) Abmessungen Standardschaltfeld (ohne IAC)
(1)
Ohne Stromwandler
Bezug Serienmäßige Ausstattung
Lasttrennschalter mit drei Stellungen
Gsec
Mechanischer Antrieb mit Positionsanzeigen
Lasttrennschalter
Integrierte Spannungsanzeiger
Ausschaltvorrichtung mit mechanischer Meldung und Ein-
und Aus-Schalttasten
VD4 - HD4
Leistungsschalter
Steckbare Leistungsschalter, Vakuum- oder gasisolierte
Version
Gehäuse Sammelschienenraum
Integrierte Basishilfszelle
Mechanische Verriegelungen
Sammelschienen
Schaltfeld Erdungsschalter auf Kabeln (ES 230)
Bodenabdeckung
Durchführende Erdungsschiene
B
A
Gewicht
kg
355 (1)
Schaltfeld mit 750 mm Breite lieferbar.
Das Lasttrennschalterfeld mit Leistungsschalter zum Trennen
wird zusammen mit dem Hochführungsfeld benutzt. Die
Standardschaltfelder haben einen Lasttrennschalter mit
3 Stellungen, der in Reihenschaltung zum Trennen der
Sammelschiene mit einem Leistungsschalter verbunden ist.
Das Schaltfeld hat einen Vakuumleistungsschalter oder einen
SF gasisolierten Leistungsschalter. Der Leistungsschalter
6
ist auf einer Führung montiert und an den Sammelschienen
befestigt. Das Erdungssystem des Lasttrennschalters ist
immer integriert.
Die Tür ist mechanisch mit der Erdungsstellung des
Lasttrennschalters verriegelt, um die Sicherheit des Personals
zu gewährleisten. Das Schaltfeld ist so geplant, dass es mit
Stromwandlern ausgestattet werden kann (Abmessungen
gemäß der DIN). Ersatzweise ist ein Leistungsschalter mit
integrierten Relais und Stromsensor erhältlich.
Un Ir
kV A
12 630/800
17,5 630/800
24 630
(*)
Einschaltvermögen ES 230
Wichtigste Zubehörteile
4 Umschaltkontakte zur Meldung ein - geerdet
Digitales oder traditionelles Manometer mit Alarmkontakten auf Anfrage
Getriebemotor zum Schalten
Motorantrieb
Relais REF601 und im Leistungsschalter integrierte Sensoren
DIN-Stromwandler
Zubehörteile für Klassifikation Störlichtbogensicherheit
Kabelkanal für Durchführung der Hilfskabel
Heizwiderstand zum Schutz gegen Kondensatbildung
Innenbeleuchtung
Eine Vielzahl von Schutzrelais
Schlüsselverriegelungen
Schlossverriegelung
Verstärkte Hilfszelle
(*)
Ik IkAp
kA kAp
25 (2 s) 63
21 (3 s) 52,5
21 (3 s) 52,5
17
