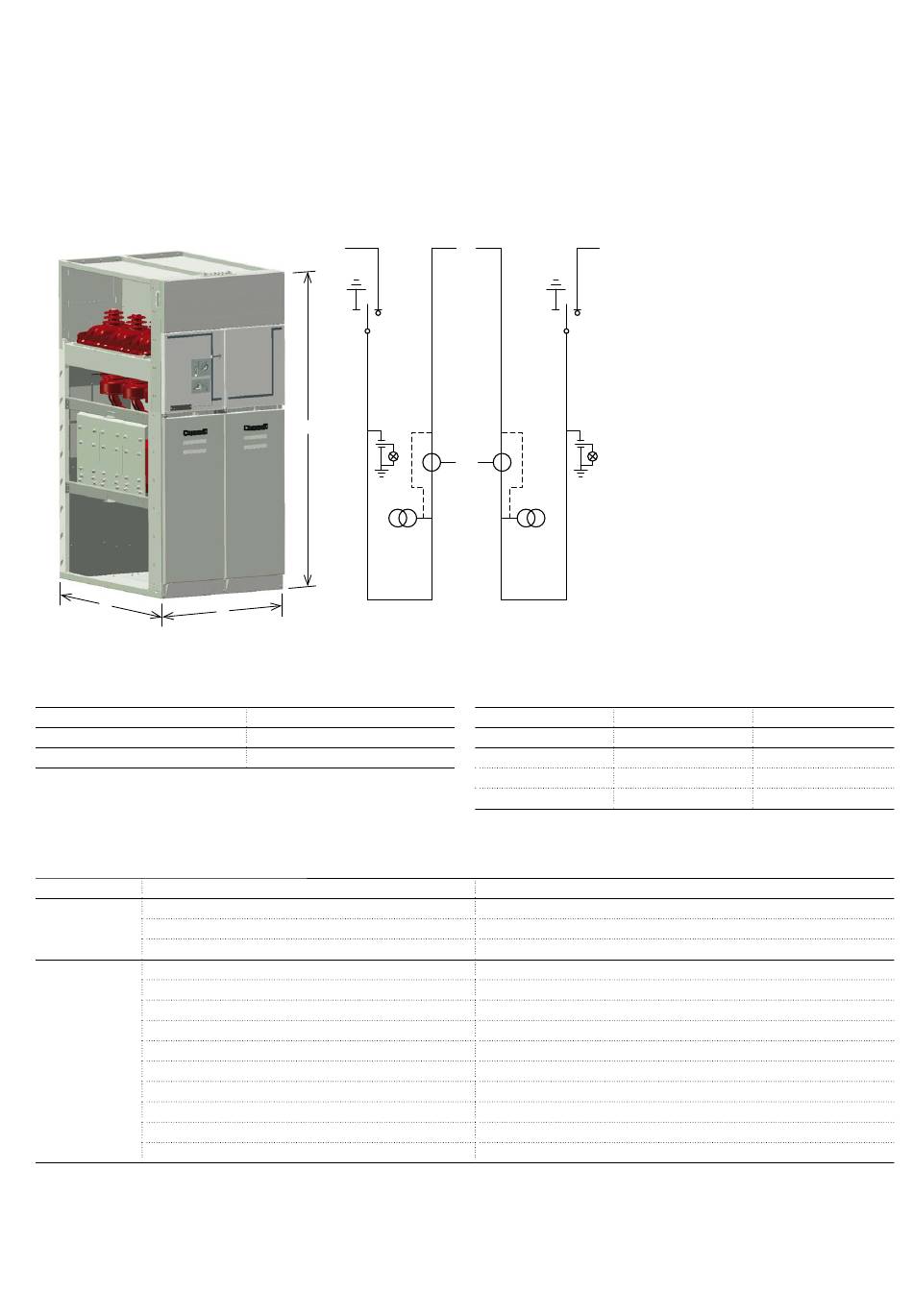

SDM – Trennfeld mit Messgeräten mit Lasttrennschalter
C
Schaltfeldabmessungen
mm A x B x C (*)
750 x 1700 x 1070
(*) Abmessungen Standardschaltfeld (ohne IAC)
(1) Ohne Strom- oder Spannungswandler
Bezug Serienmäßige Ausstattung
Lasttrennschalter mit drei Stellungen
Gsec
Mechanischer Antrieb mit Positionsanzeigen
Lasttrennschalter
Integrierte Spannungsanzeiger
Gehäuse Sammelschienenraum
Integrierte Basishilfszelle
Mechanische Verriegelungen
Sammelschienen und Stützisolatoren
Bodenabdeckung
Schaltfeld
Durchführende Erdungsschiene
B
A
Trennschalter links
Gewicht
kg
185 (1)
Schaltfeld mit 750 mm Breite lieferbar.
Das Trennfeld mit Messgeräten mit
Lasttrennschalter vereint in seinem
einzigen Schaltfeld die Funktionen
Messen und Trennen und kann anstelle
der Einheit SDS+DRS benutzt werden,
um weniger Platz zu beanspruchen.
Die Standardversion benutzt einen
Lasttrennschalter mit drei Stellungen
und gestattet die Trennung der
Sammelschienen und die entsprechende
Erdung (immer verfügbar).
Die Schaltfelder mit 750 mm Breite kön-
nen mit Strom- und Spannungswandlern
von DIN-Typ ausgestattet werden. Die
als Option erhältlichen Spannungswand-
ler müssen stromauf oder stromab an
Stromwandler angeschlossen werden.
Trennschalter rechts
Un Ir
kV A
12 630/800
17,5 630/800
24 630
Wichtigste Zubehörteile
4 Umschaltkontakte zur Meldung ein - geerdet
Digitales oder traditionelles Manometer mit Alarmkontakten auf Anfrage
Getriebemotor zum Schalten
DIN-Stromwandler
DIN-Spannungswandler
Zubehörteile für Klassifikation Störlichtbogensicherheit
Kabelkanal für Durchführung der Hilfskabel
Heizwiderstand zum Schutz gegen Kondensatbildung
Innenbeleuchtung
Erdungsschiene für Schaltgeräte
Verstärkte Hilfszelle
Ableiter gegen Überspannungen
Kabelanschlüsse
