IC-KP-B17-AIDA1
Installation
5.4.4

Erdungsanschluss

Schließen Sie die IDENTControl Auswerteeinheit über eine Schraube rechts unten am
Gehäuse an die Erde an.
Hinweis!
Um eine sichere Erdung zu gewährleisten, müssen Sie die Zahnscheibe zwischen den
Quetschverbindern und dem Gehäuse montieren.
Verwenden Sie einen Schutzerde-Leiter mit einem Leitungsquerschnitt von mindestens
2
4 mm .

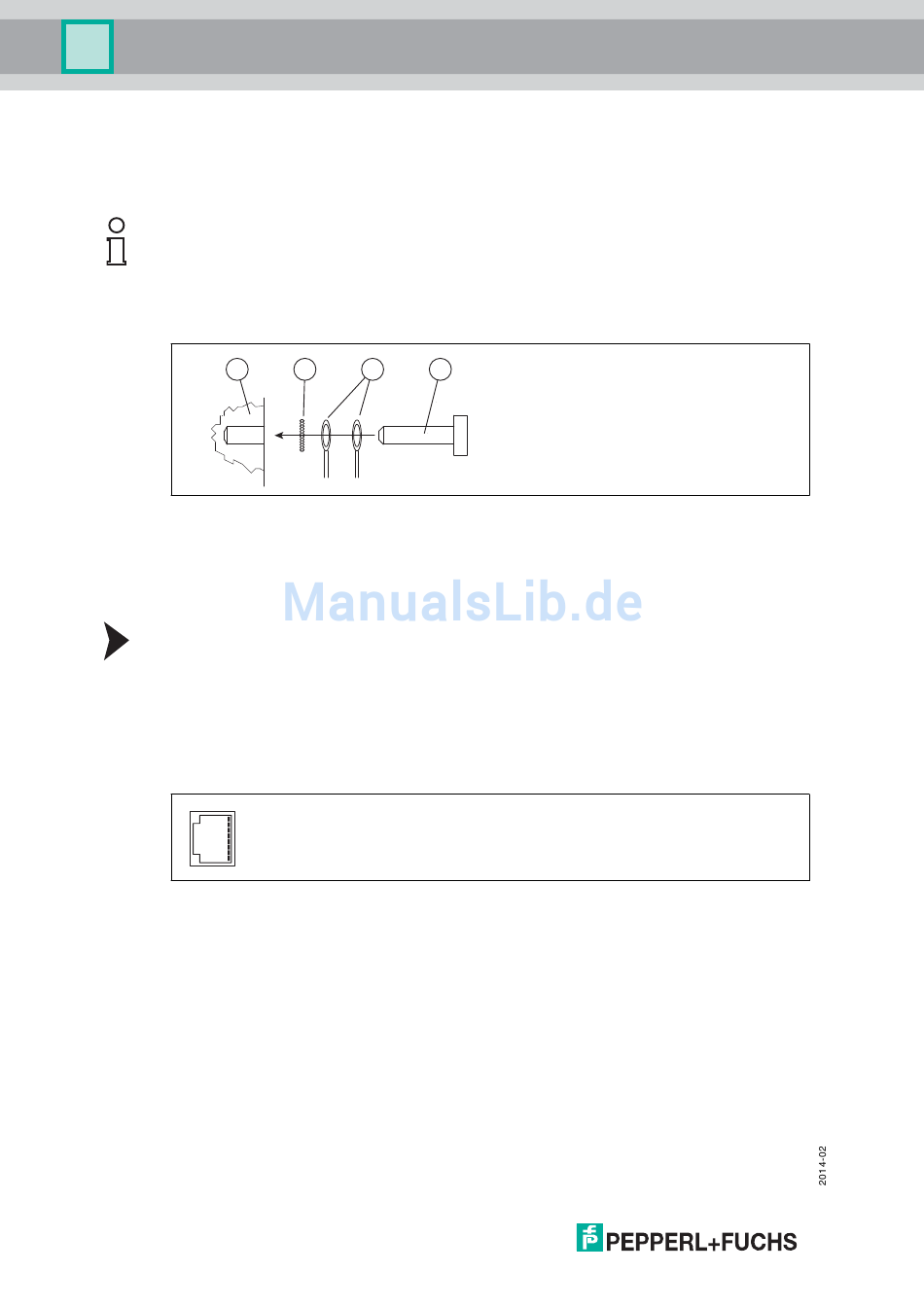

1
1 Gehäuse
2 Zahnscheibe
3 Quetschverbinder
4 Sicherungsschraube
IDENTControl an Erde anschließen
Schrauben Sie den Schutzerde-Leiter mit einem Quetschverbinder an das Gehäuse an.
5.4.5

Anschlusshinweise zum Ethernet

Netzwerkanschluss

Schließen Sie das Netzwerk über eine AIDA-konforme Steckverbindung an die IDENTControl
an. Dazu befinden sich am Gehäuse 2 Buchsen mit folgender Pin-Belegung:
TD+
■
TD-
■
RD+
■
nicht belegt
■
nicht belegt
■
RD-
■
nicht belegt
■
nicht belegt
■
18
2 3 4
