IC-KP-B17-AIDA1
Technische Daten
9

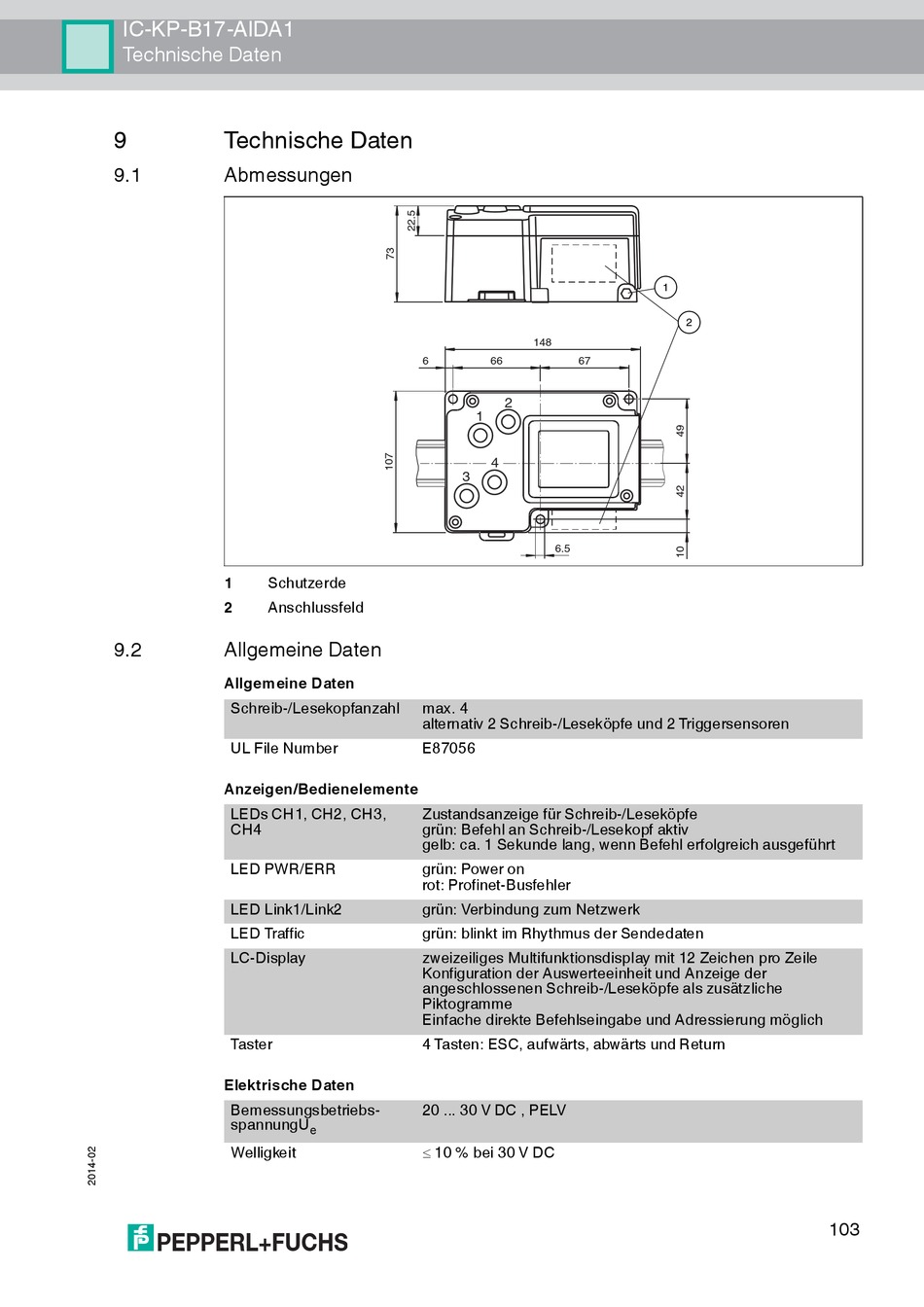

Technische Daten
9.1
Abmessungen
1
Schutzerde
2
Anschlussfeld
9.2
Allgemeine Daten
Allgemeine Daten
Schreib-/Lesekopfanzahl
UL File Number
Anzeigen/Bedienelemente
LEDs CH1, CH2, CH3,
CH4
LED PWR/ERR
LED Link1/Link2
LED Traffic
LC-Display
Taster
Elektrische Daten
Bemessungsbetriebs-
spannungU
Welligkeit
6
1
3
max. 4
alternativ 2 Schreib-/Leseköpfe und 2 Triggersensoren
E87056
Zustandsanzeige für Schreib-/Leseköpfe
grün: Befehl an Schreib-/Lesekopf aktiv
gelb: ca. 1 Sekunde lang, wenn Befehl erfolgreich ausgeführt
grün: Power on
rot: Profinet-Busfehler
grün: Verbindung zum Netzwerk
grün: blinkt im Rhythmus der Sendedaten
zweizeiliges Multifunktionsdisplay mit 12 Zeichen pro Zeile
Konfiguration der Auswerteeinheit und Anzeige der
angeschlossenen Schreib-/Leseköpfe als zusätzliche
Piktogramme
Einfache direkte Befehlseingabe und Adressierung möglich
4 Tasten: ESC, aufwärts, abwärts und Return
20 ... 30 V DC , PELV
e
10 % bei 30 V DC
1
148
66
67
2
4
6.5
2
103
