IC-KP-B17-AIDA1
Installation
Vorsicht!
Wenn Sie das Gerät an einem Ethernet/IP-Netzwerk betreiben, achten Sie auf die
Anschlusshinweise
5.4
Geräteanschluss
Durch den elektrischen Anschluss über Steckverbinder ist eine einfache Installation möglich.
5.4.1
Spannungsversorgung

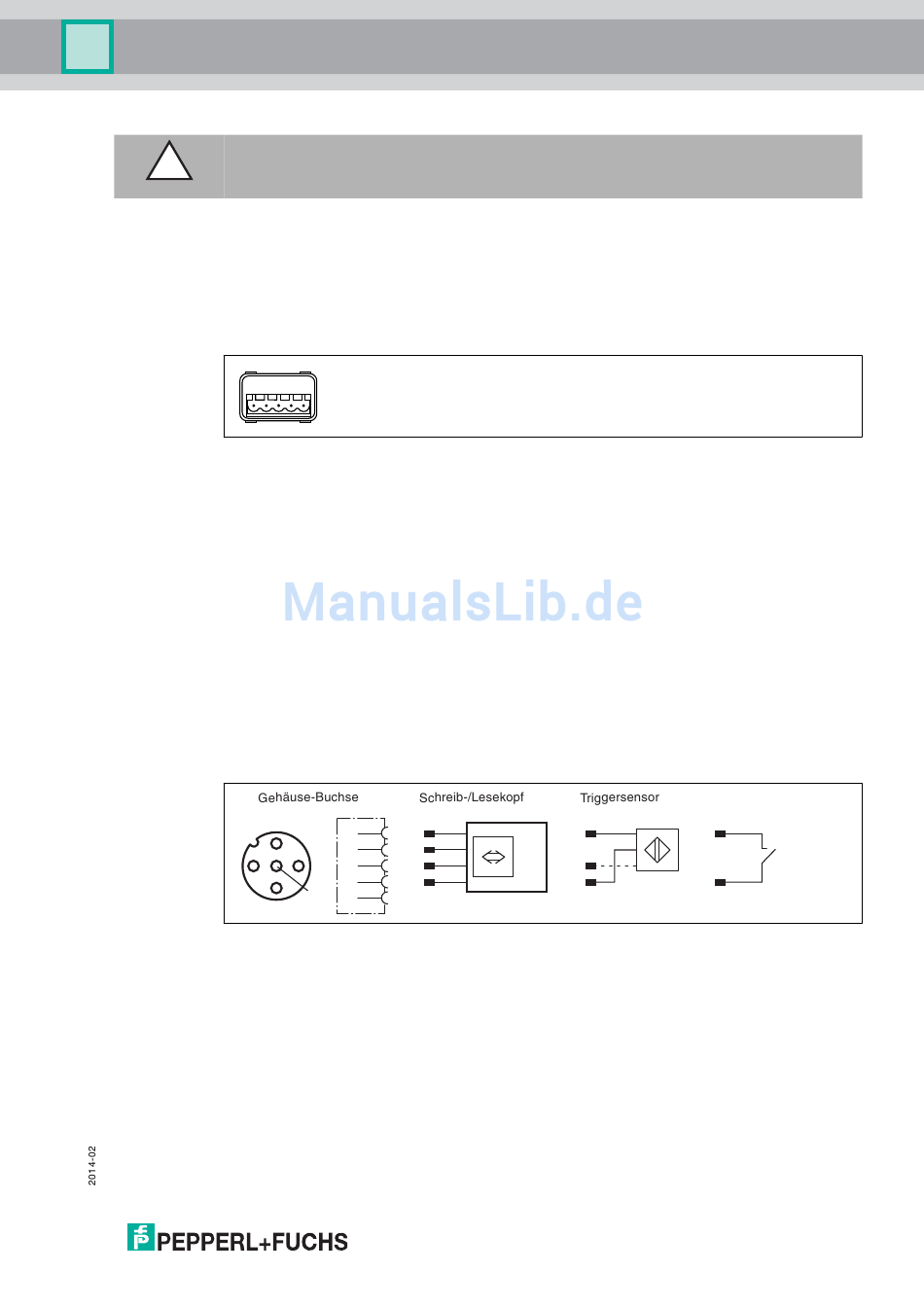

Schließen Sie die Spannungsversorgung der IDENTControl über eine AIDA-konforme
Steckverbindung an. Dazu befindet sich am Gehäuse ein Stecker mit folgender Pin-Belegung:
1 2 3 4 5
1
+ 24 V
2
GND
3
nicht belegt
4
nicht belegt
5
nicht belegt
Passende Anschlusskabel siehe Kapitel 4.7.2.
5.4.2
Schreib-/Lesekopf und Triggersensoren
Sie können maximal 4 Schreib-/Leseköpfe an die IDENTControl anschließen.
An den Buchsen 3 und 4 können Sie anstatt der Schreib-/Leseköpfe maximal 2
Triggersensoren anschließen. Ein Triggersensor kann jeweils nur einem Schreib-/Lesekopf
zugeordnet werden. Die Triggersensoren müssen plusschaltend sein.
Schließen Sie die Schreib-/Leseköpfe und Triggersensoren über M12-Steckverbindungen mit
Buchsen auf der Gehäuseoberseite an.
2
1
4
Passende Schreib-/Leseköpfe siehe Kapitel 4.3.1 und
passende Anschlusskabel siehe Kapitel 4.7.1.
5.4.3
Leitungslänge zwischen Auswerteeinheit und Schreib-/Leseköpfen
Die maximale Leitungslänge zwischen der Auswerteeinheit und einem angeschlossenem
Schreib-/Lesekopf beträgt 1000 Meter. Wählen Sie einen entsprechend großen
Leitungsquerschnitt, wenn Sie die maximal mögliche Leitungslänge erreichen möchten. Siehe
Kapitel 4.7.1
1
+
2
A
3
-
3
4
B
5
5
Triggerschalter
+
Signal
-
17
