Webfunktionen
State:
In diesem Feld steht der Status des Antworttelegramms.
Data:
In diesem Feld stehen die Daten des Antworttelegramms (falls vorhanden).
Log:
In diesem Feld stehen die empfangenen Antworttelegramme.
8.6

Data Logging

Im Fenster Data Logging können Sie die Befehle nachverfolgen, die in der IDENTControl
aktiviert wurden. Sie wählen zwischen 50, 100, 200 oder 512 angezeigten Zeilen. Die aktuelle
Zeile erscheint oben im Fenster.

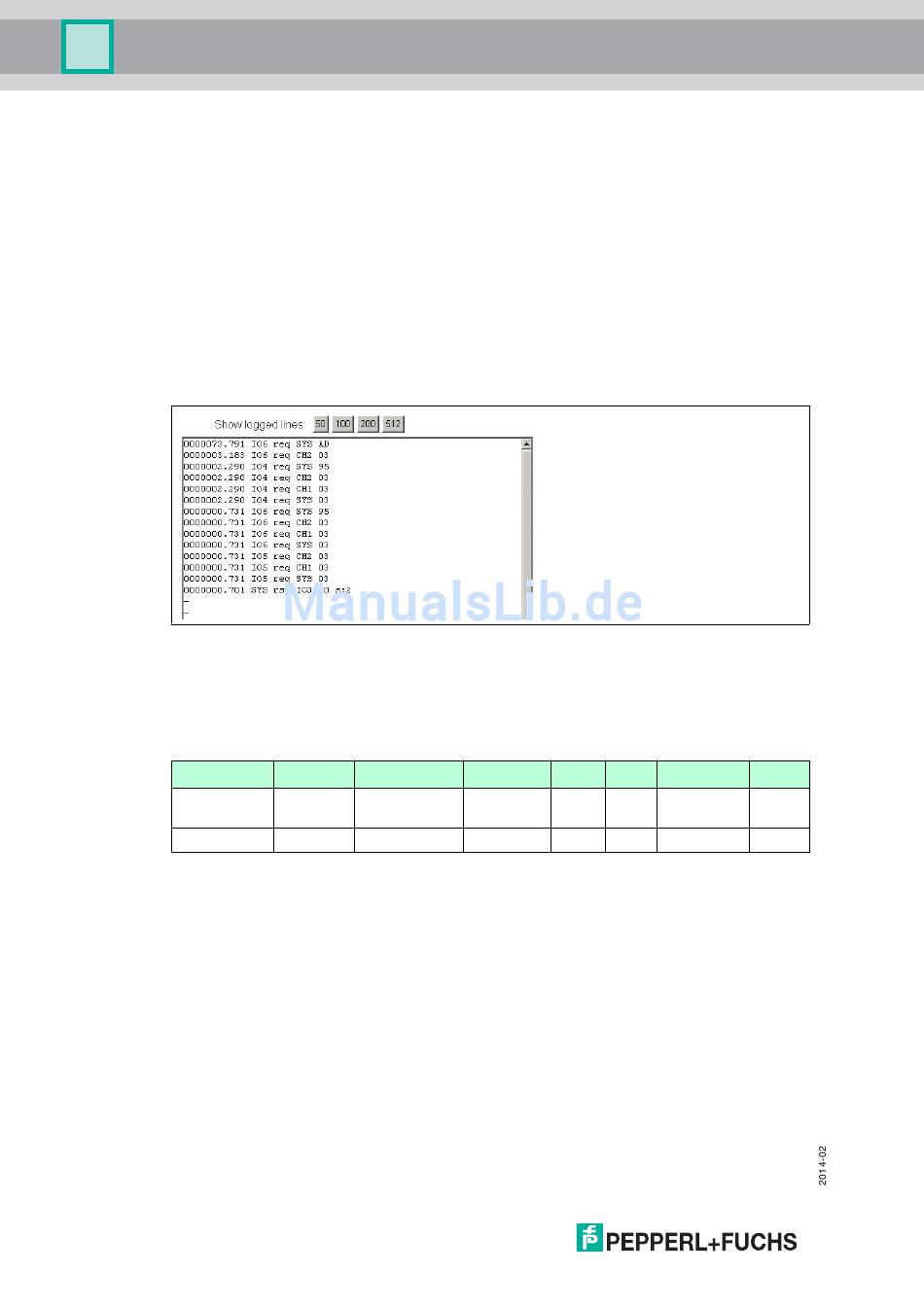

Beispiel für logged lines
Im Fenster erscheint:
0000029.987 CH1 rsp BUS 01 s:0 l:0005 64.03.03.03.03
0000029.845 BUS req CH1 01
Bedeutung der logged lines
Timestamp
0000029.987 CH1
0000029.845 BUS
Zum Zeitpunkt 0000029.845 schickt der Bus den Befehl 01 (=SF) an Kanal 1 der
IDENTControl. Zum Zeitpunkt 0000029.987 schickt die IDENTControl die Antwort mit dem
Datenpaket an den Bus.
102
Absender Nachrichtenart Empfänger Befehl Status Datenlänge Daten
rsp
req
BUS 01 s:0
CH1 01
l:0005 64.03.0
3.03.03
