IC-KP-B17-AIDA1
Produktbeschreibung
4.4

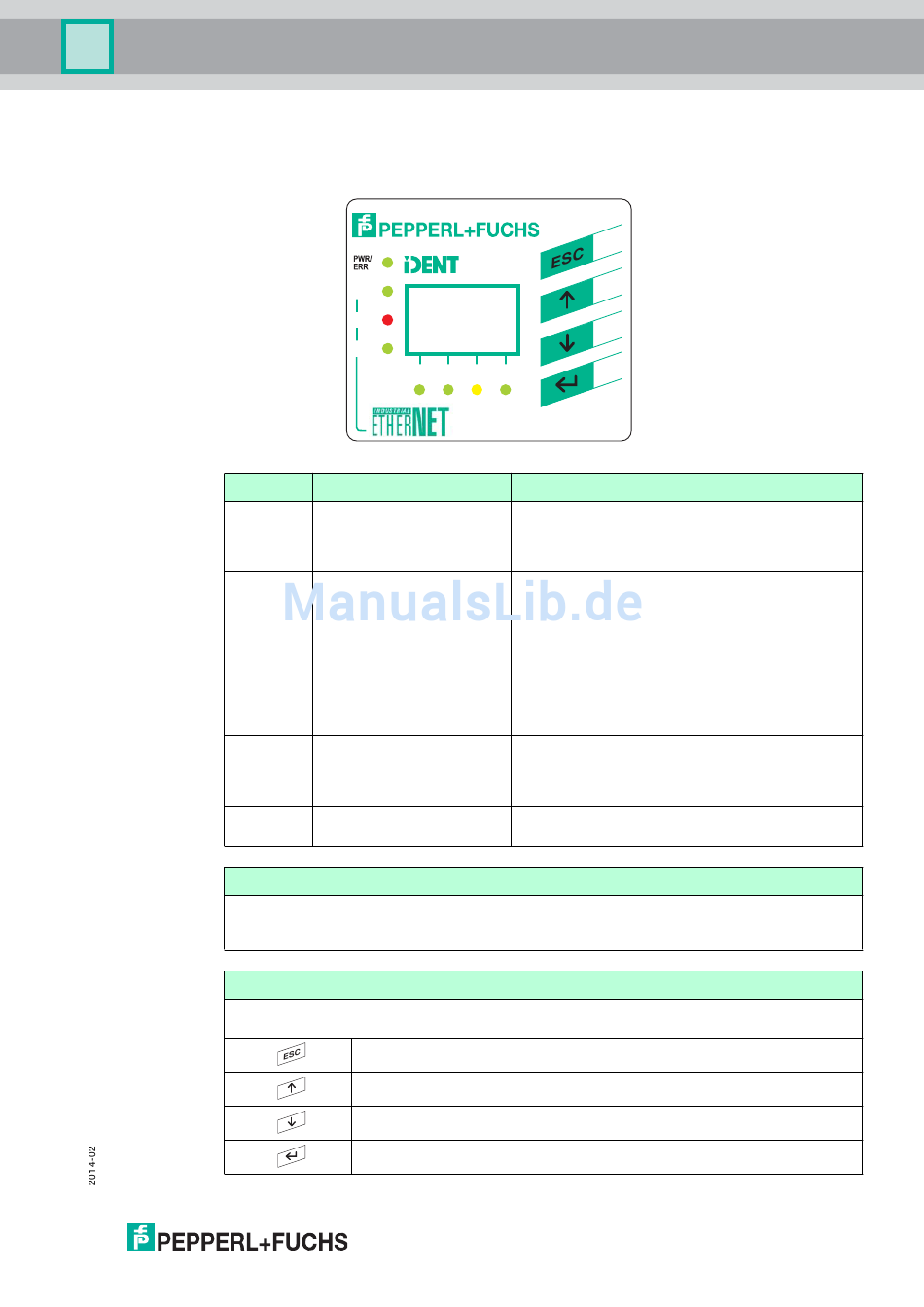

Anzeigen und Bedienelemente
An der Auswerteeinheit befinden sich folgende Anzeigen und Bedienelemente.
LEDs
Benennung Funktion
CH1
CH2
CH3
CH4
PWR/ERR Zustandsanzeige der
Link1/Link2 Verbindung zum Netzwerk
Traffic
Display
Zweizeiliges Multifunktionsdisplay mit 12 Zeichen pro Zeile zur Anzeige unterschiedlicher
Status und Betriebsinformationen und 4 Piktogrammen zur Anzeige der angeschlossenen
Leseköpfe.
Drucktaster
Die Drucktaster dienen zur Steuerung der Anzeige bzw. Auswahl der Befehle bei der
Programmierung der Auswerteeinheit.
Control
Link1
Link2
Traffic
CH1
CH2
CH3
IC-KP-B17-AIDA1
Zustandsanzeige der
Schreib-/Leseköpfe
IDENTControl
für den Kanal 1/Kanal 2
Netzwerk-Aktivität
Rücksprung zur höheren Ebene
Menüpunkt aufwärts
Menüpunkt abwärts
RETURN (Eingabebestätigung)
CH4
Zustandsbeschreibung
LED leuchtet grün, sobald ein Befehl am Schreib-
/Lesekopf aktiv ist.
LED leuchtet ca. 1 Sekunde lang gelb, sobald ein
Befehl erfolgreich ausgeführt wurde.
LED leuchtet grün, sobald die IDENTControl an
eine Energieversorgung angeschlossen ist und das
Interface betriebsbereit ist.
LED leuchtet rot, sobald ein Hardware-Fehler
vorliegt oder ein Profinet-Name zugewiesen wurde
und keine Profinet-Verbindung besteht.
LED blinkt grün, sobald die IDENTControl über die
Profinet-Funktion "Blinken" angesprochen wird
oder es zu einem internen Datenüberlauf (Data
overflow) gekommen ist..
LED ist aus bis zur ersten Kommunikation über
Ethernet.
LED leuchtet grün, sobald Verbindung zum
Netzwerk besteht.
LED blinkt grün, sobald die IDENTControl Daten
sendet.
13
