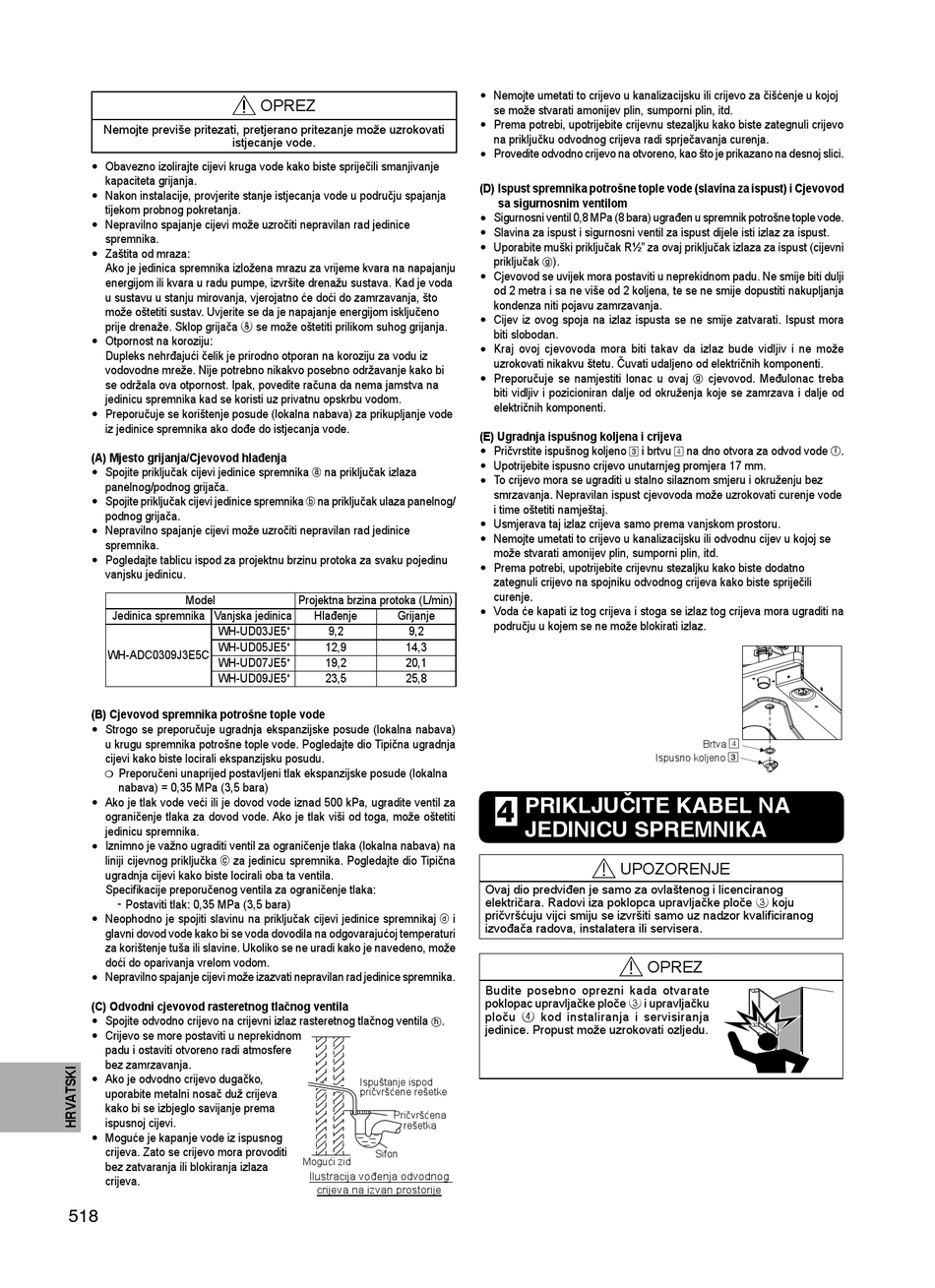

Panasonic R32 Installationsanleitung Seite 518

Nemojte previše pritezati, pretjerano pritezanje može uzrokovati
istjecanje vode.
•
Obavezno izolirajte cijevi kruga vode kako biste spriječili smanjivanje
kapaciteta grijanja.
•
Nakon instalacije, provjerite stanje istjecanja vode u području spajanja
tijekom probnog pokretanja.
•
Nepravilno spajanje cijevi može uzročiti nepravilan rad jedinice
spremnika.
•
Zaštita od mraza:
Ako je jedinica spremnika izložena mrazu za vrijeme kvara na napajanju
energijom ili kvara u radu pumpe, izvršite drenažu sustava. Kad je voda
u sustavu u stanju mirovanja, vjerojatno će doći do zamrzavanja, što
može oštetiti sustav. Uvjerite se da je napajanje energijom isključeno
prije drenaže. Sklop grijača 8 se može oštetiti prilikom suhog grijanja.
•
Otpornost na koroziju:
Dupleks nehrđajući čelik je prirodno otporan na koroziju za vodu iz
vodovodne mreže. Nije potrebno nikakvo posebno održavanje kako bi
se održala ova otpornost. Ipak, povedite računa da nema jamstva na
jedinicu spremnika kad se koristi uz privatnu opskrbu vodom.
•
Preporučuje se korištenje posude (lokalna nabava) za prikupljanje vode
iz jedinice spremnika ako dođe do istjecanja vode.
(A) Mjesto grijanja/Cjevovod hlađenja
•
Spojite priključak cijevi jedinice spremnika g na priključak izlaza
panelnog/podnog grijača.
•
Spojite priključak cijevi jedinice spremnika h na priključak ulaza panelnog/
podnog grijača.
•
Nepravilno spajanje cijevi može uzročiti nepravilan rad jedinice
spremnika.
•
Pogledajte tablicu ispod za projektnu brzinu protoka za svaku pojedinu
vanjsku jedinicu.
Model
Jedinica spremnika Vanjska jedinica
WH-UD03JE5*
WH-UD05JE5*
WH-ADC0309J3E5C
WH-UD07JE5*
WH-UD09JE5*
(B) Cjevovod spremnika potrošne tople vode
•
Strogo se preporučuje ugradnja ekspanzijske posude (lokalna nabava)
u krugu spremnika potrošne tople vode. Pogledajte dio Tipična ugradnja
cijevi kako biste locirali ekspanzijsku posudu.
Preporučeni unaprijed postavljeni tlak ekspanzijske posude (lokalna
 
nabava) = 0,35 MPa (3,5 bara)
•
Ako je tlak vode veći ili je dovod vode iznad 500 kPa, ugradite ventil za
ograničenje tlaka za dovod vode. Ako je tlak viši od toga, može oštetiti
jedinicu spremnika.
•
Iznimno je važno ugraditi ventil za ograničenje tlaka (lokalna nabava) na
liniji cijevnog priključka i za jedinicu spremnika. Pogledajte dio Tipična
ugradnja cijevi kako biste locirali oba ta ventila.
Specifi kacije preporučenog ventila za ograničenje tlaka:
- Postaviti tlak: 0,35 MPa (3,5 bara)
•
Neophodno je spojiti slavinu na priključak cijevi jedinice spremnikaj j i
glavni dovod vode kako bi se voda dovodila na odgovarajućoj temperaturi
za korištenje tuša ili slavine. Ukoliko se ne uradi kako je navedeno, može
doći do oparivanja vrelom vodom.
•
Nepravilno spajanje cijevi može izazvati nepravilan rad jedinice spremnika.
(C) Odvodni cjevovod rasteretnog tlačnog ventila
•
Spojite odvodno crijevo na crijevni izlaz rasteretnog tlačnog ventila
•
Crijevo se more postaviti u neprekidnom
padu i ostaviti otvoreno radi atmosfere
bez zamrzavanja.
•
Ako je odvodno crijevo dugačko,
uporabite metalni nosač duž crijeva
kako bi se izbjeglo savijanje prema
ispusnoj cijevi.
•
Moguće je kapanje vode iz ispusnog
crijeva. Zato se crijevo mora provoditi
bez zatvaranja ili blokiranja izlaza
crijeva.
518
OPREZ
Projektna brzina protoka (L/min)
Hlađenje Grijanje
9,2 9,2
12,9 14,3
19,2 20,1
23,5 25,8
h
Ispuštanje ispod
pričvršćene rešetke
Pričvršćena
rešetka
Sifon
Mogući zid
Ilustracija vođenja odvodnog
crijeva na izvan prostorije
•
Nemojte umetati to crijevo u kanalizacijsku ili crijevo za čišćenje u kojoj
se može stvarati amonijev plin, sumporni plin, itd.
•
Prema potrebi, upotrijebite crijevnu stezaljku kako biste zategnuli crijevo
na priključku odvodnog crijeva radi sprječavanja curenja.
•
Provedite odvodno crijevo na otvoreno, kao što je prikazano na desnoj slici.
(D) Ispust spremnika potrošne tople vode (slavina za ispust) i Cjevovod
sa sigurnosnim ventilom
•
Sigurnosni ventil 0,8 MPa (8 bara) ugrađen u spremnik potrošne tople vode.
•
Slavina za ispust i sigurnosni ventil za ispust dijele isti izlaz za ispust.
•
Uporabite muški priključak R½" za ovaj priključak izlaza za ispust (cijevni
priključak ).
g
•
Cjevovod se uvijek mora postaviti u neprekidnom padu. Ne smije biti dulji
od 2 metra i sa ne više od 2 koljena, te se ne smije dopustiti nakupljanja
kondenza niti pojavu zamrzavanja.
•
Cijev iz ovog spoja na izlaz ispusta se ne smije zatvarati. Ispust mora
biti slobodan.
•
Kraj ovoj cjevovoda mora biti takav da izlaz bude vidljiv i ne može
uzrokovati nikakvu štetu. Čuvati udaljeno od električnih komponenti.
•
Preporučuje se namjestiti lonac u ovaj
biti vidljiv i pozicioniran dalje od okruženja koje se zamrzava i dalje od
električnih komponenti.
(E) Ugradnja ispušnog koljena i crijeva
•
Pričvrstite ispušnog koljeno 3 i brtvu 4 na dno otvora za odvod vode
•
Upotrijebite ispusno crijevo unutarnjeg promjera 17 mm.
•
To crijevo mora se ugraditi u stalno silaznom smjeru i okruženju bez
smrzavanja. Nepravilan ispust cjevovoda može uzrokovati curenje vode
i time oštetiti namještaj.
•
Usmjerava taj izlaz crijeva samo prema vanjskom prostoru.
•
Nemojte umetati to crijevo u kanalizacijsku ili odvodnu cijev u kojoj se
može stvarati amonijev plin, sumporni plin, itd.
•
Prema potrebi, upotrijebite crijevnu stezaljku kako biste dodatno
zategnuli crijevo na spojniku odvodnog crijeva kako biste spriječili
curenje.
•
Voda će kapati iz tog crijeva i stoga se izlaz tog crijeva mora ugraditi na
području u kojem se ne može blokirati izlaz.
PRIKLJUČITE KABEL NA
4
JEDINICU SPREMNIKA
Ovaj dio predviđen je samo za ovlaštenog i licenciranog
električara. Radovi iza poklopca upravljačke ploče 3 koju
pričvršćuju vijci smiju se izvršiti samo uz nadzor kvalifi ciranog
izvođača radova, instalatera ili servisera.
Budite posebno oprezni kada otvarate
poklopac upravljačke ploče 3 i upravljačku
ploču 4 kod instaliranja i servisiranja
.
jedinice. Propust može uzrokovati ozljedu.
cjevovod. Međulonac treba
g
Brtva
4
Ispusno koljeno
3
UPOZORENJE
OPREZ
.
i
