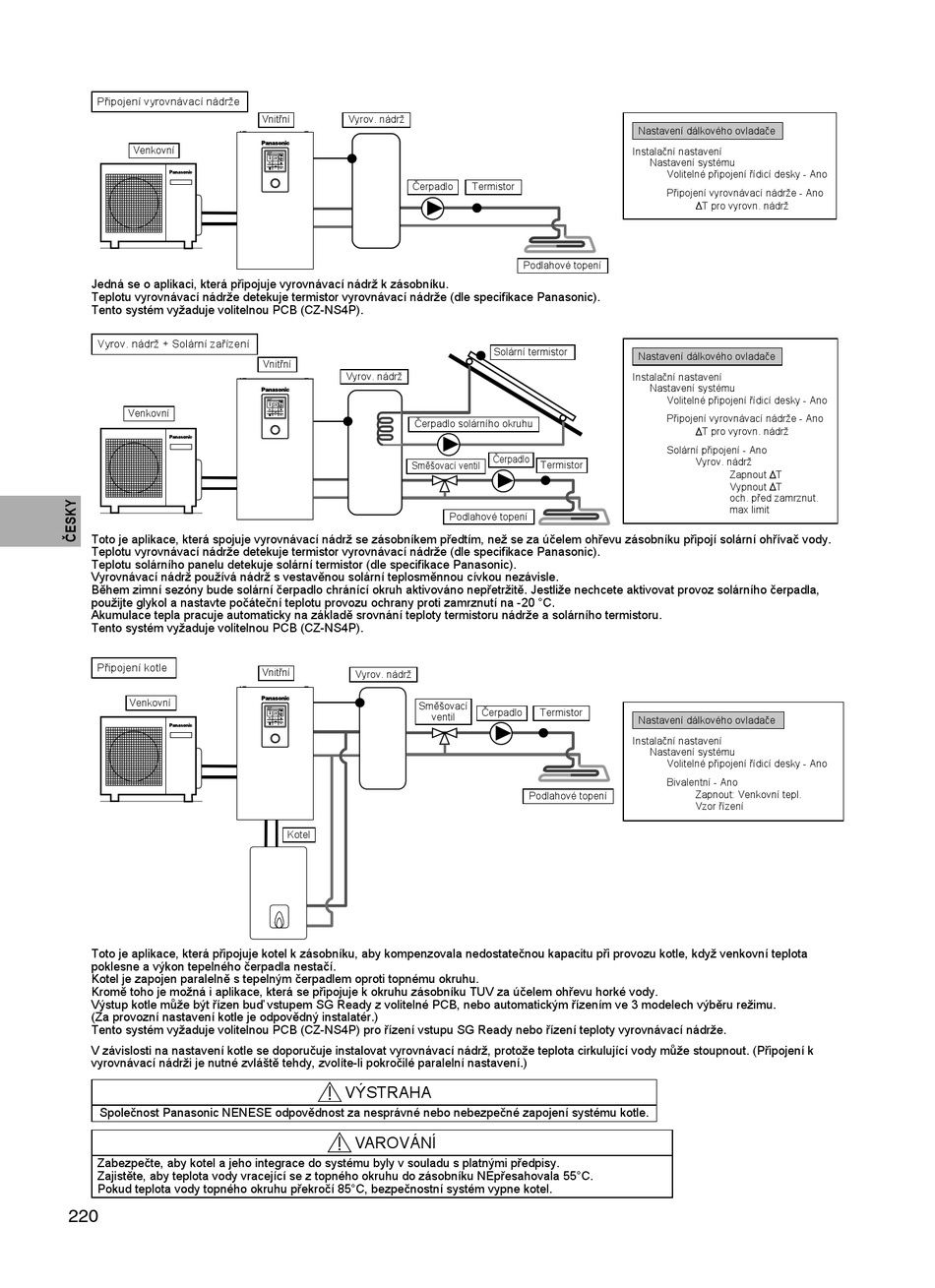

Připojení vyrovnávací nádrže
Venkovní
Jedná se o aplikaci, která připojuje vyrovnávací nádrž k zásobníku.
Teplotu vyrovnávací nádrže detekuje termistor vyrovnávací nádrže (dle specifi kace Panasonic).
Tento systém vyžaduje volitelnou PCB (CZ-NS4P).
Vyrov. nádrž + Solární zařízení
Venkovní
Toto je aplikace, která spojuje vyrovnávací nádrž se zásobníkem předtím, než se za účelem ohřevu zásobníku připojí solární ohřívač vody.
Teplotu vyrovnávací nádrže detekuje termistor vyrovnávací nádrže (dle specifi kace Panasonic).
Teplotu solárního panelu detekuje solární termistor (dle specifi kace Panasonic).
Vyrovnávací nádrž používá nádrž s vestavěnou solární teplosměnnou cívkou nezávisle.
Během zimní sezóny bude solární čerpadlo chránící okruh aktivováno nepřetržitě. Jestliže nechcete aktivovat provoz solárního čerpadla,
použijte glykol a nastavte počáteční teplotu provozu ochrany proti zamrznutí na -20 °C.
Akumulace tepla pracuje automaticky na základě srovnání teploty termistoru nádrže a solárního termistoru.
Tento systém vyžaduje volitelnou PCB (CZ-NS4P).
Připojení kotle
Venkovní
Toto je aplikace, která připojuje kotel k zásobníku, aby kompenzovala nedostatečnou kapacitu při provozu kotle, když venkovní teplota
poklesne a výkon tepelného čerpadla nestačí.
Kotel je zapojen paralelně s tepelným čerpadlem oproti topnému okruhu.
Kromě toho je možná i aplikace, která se připojuje k okruhu zásobníku TUV za účelem ohřevu horké vody.
Výstup kotle může být řízen buď vstupem SG Ready z volitelné PCB, nebo automatickým řízením ve 3 modelech výběru režimu.
(Za provozní nastavení kotle je odpovědný instalatér.)
Tento systém vyžaduje volitelnou PCB (CZ-NS4P) pro řízení vstupu SG Ready nebo řízení teploty vyrovnávací nádrže.
V závislosti na nastavení kotle se doporučuje instalovat vyrovnávací nádrž, protože teplota cirkulující vody může stoupnout. (Připojení k
vyrovnávací nádrži je nutné zvláště tehdy, zvolíte-li pokročilé paralelní nastavení.)
Společnost Panasonic NENESE odpovědnost za nesprávné nebo nebezpečné zapojení systému kotle.
Zabezpečte, aby kotel a jeho integrace do systému byly v souladu s platnými předpisy.
Zajistěte, aby teplota vody vracející se z topného okruhu do zásobníku NEpřesahovala 55°C.
Pokud teplota vody topného okruhu překročí 85°C, bezpečnostní systém vypne kotel.
220
Vnitřní Vyrov. nádrž
Čerpadlo
Vnitřní
Vyrov. nádrž
Čerpadlo solárního okruhu
Směšovací ventil
Vnitřní
Vyrov. nádrž
Směšovací
ventil
Kotel
VÝSTRAHA

VAROVÁNÍ

Termistor
Podlahové topení
Solární termistor
Čerpadlo
Termistor
Podlahové topení
Čerpadlo Termistor
Podlahové topení
Nastavení dálkového ovladače
Instalační nastavení
Nastavení systému
Volitelné připojení řídicí desky - Ano
Připojení vyrovnávací nádrže - Ano
T pro vyrovn. nádrž
Nastavení dálkového ovladače
Instalační nastavení
Nastavení systému
Volitelné připojení řídicí desky - Ano
Připojení vyrovnávací nádrže - Ano
T pro vyrovn. nádrž
Solární připojení - Ano
Vyrov. nádrž
Zapnout T
Vypnout T
och. před zamrznut.
max limit
Nastavení dálkového ovladače
Instalační nastavení
Nastavení systému
Volitelné připojení řídicí desky - Ano
Bivalentní - Ano
Zapnout: Venkovní tepl.
Vzor řízení
