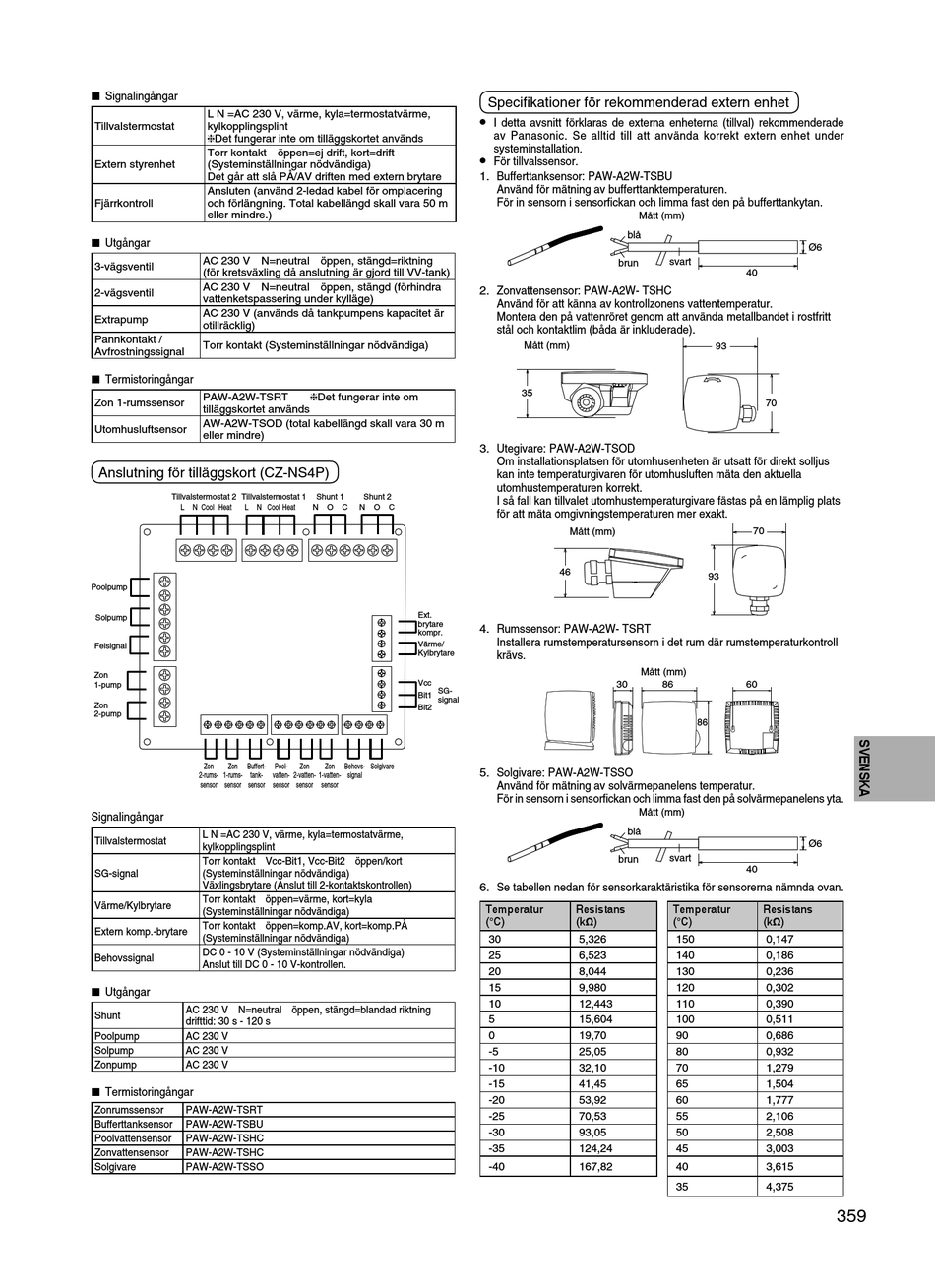

Panasonic R32 Installationsanleitung Seite 359

  Signalingångar
L N =AC 230 V, värme, kyla=termostatvärme,
Tillvalstermostat kylkopplingsplint
Det fungerar inte om tilläggskortet används
Torr kontakt öppen=ej drift, kort=drift
Extern styrenhet (Systeminställningar nödvändiga)
Det går att slå PÅ/AV driften med extern brytare
Ansluten (använd 2-ledad kabel för omplacering
Fjärrkontroll och förlängning. Total kabellängd skall vara 50 m
eller mindre.)
 
Utgångar
AC 230 V N=neutral öppen, stängd=riktning
3-vägsventil
(för kretsväxling då anslutning är gjord till VV-tank)
AC 230 V N=neutral öppen, stängd (förhindra
2-vägsventil
vattenketspassering under kylläge)
AC 230 V (används då tankpumpens kapacitet är
Extrapump
otillräcklig)
Pannkontakt /
Torr kontakt (Systeminställningar nödvändiga)
Avfrostningssignal
  Termistoringångar
PAW-A2W-TSRT
Zon 1-rumssensor
tilläggskortet används
AW-A2W-TSOD (total kabellängd skall vara 30 m
Utomhusluftsensor
eller mindre)
Anslutning för tilläggskort (CZ-NS4P)
Tillvalstermostat 2 Tillvalstermostat 1
L N Cool Heat L N Cool Heat
Poolpump
Solpump
Felsignal
Zon
1-pump
Zon
2-pump
Zon Zon Buffert-
2-rums- 1-rums- tank-
sensor sensor sensor
Signalingångar
L N =AC 230 V, värme, kyla=termostatvärme,
Tillvalstermostat
kylkopplingsplint
Torr kontakt Vcc-Bit1, Vcc-Bit2 öppen/kort
SG-signal (Systeminställningar nödvändiga)
Växlingsbrytare (Anslut till 2-kontaktskontrollen)
Torr kontakt öppen=värme, kort=kyla
Värme/Kylbrytare
(Systeminställningar nödvändiga)
Torr kontakt öppen=komp.AV, kort=komp.PÅ
Extern komp.-brytare
(Systeminställningar nödvändiga)
DC 0 - 10 V (Systeminställningar nödvändiga)
Behovssignal
Anslut till DC 0 - 10 V-kontrollen.
  Utgångar
AC 230 V N=neutral öppen, stängd=blandad riktning
Shunt
drifttid: 30 s - 120 s
Poolpump AC 230 V
Solpump AC 230 V
Zonpump AC 230 V
  Termistoringångar
Zonrumssensor PAW-A2W-TSRT
Bufferttanksensor PAW-A2W-TSBU
Poolvattensensor PAW-A2W-TSHC
Zonvattensensor PAW-A2W-TSHC
Solgivare PAW-A2W-TSSO
Det fungerar inte om
Shunt 1 Shunt 2
N O C N O C
Ext.
brytare
kompr.
Värme/
Kylbrytare
Vcc
SG-
Bit1
signal
Bit2
Pool- Zon Zon Behovs- Solgivare
vatten- 2-vatten- 1-vatten- signal
sensor sensor sensor
Specifi kationer för rekommenderad extern enhet
•
I detta avsnitt förklaras de externa enheterna (tillval) rekommenderade
av Panasonic. Se alltid till att använda korrekt extern enhet under
systeminstallation.
•
För tillvalssensor.
1. Bufferttanksensor: PAW-A2W-TSBU
Använd för mätning av bufferttanktemperaturen.
För in sensorn i sensorfi ckan och limma fast den på bufferttankytan.
Mått (mm)
blå
brun
2. Zonvattensensor: PAW-A2W- TSHC
Använd för att känna av kontrollzonens vattentemperatur.
Montera den på vattenröret genom att använda metallbandet i rostfritt
stål och kontaktlim (båda är inkluderade).
Mått (mm)
35
3. Utegivare: PAW-A2W-TSOD
Om installationsplatsen för utomhusenheten är utsatt för direkt solljus
kan inte temperaturgivaren för utomhusluften mäta den aktuella
utomhustemperaturen korrekt.
I så fall kan tillvalet utomhustemperaturgivare fästas på en lämplig plats
för att mäta omgivningstemperaturen mer exakt.
Mått (mm)
46
4. Rumssensor: PAW-A2W- TSRT
Installera rumstemperatursensorn i det rum där rumstemperaturkontroll
krävs.
Mått (mm)
30
5. Solgivare: PAW-A2W-TSSO
Använd för mätning av solvärmepanelens temperatur.
För in sensorn i sensorfi ckan och limma fast den på solvärmepanelens yta.
Mått (mm)
blå
brun
6. Se tabellen nedan för sensorkaraktäristika för sensorerna nämnda ovan.
Temperatur Resistans
(°C) (kΩ)
30 5,326
25 6,523
20 8,044
15 9,980
10 12,443
5 15,604
0 19,70
-5 25,05
-10 32,10
-15 41,45
-20 53,92
-25 70,53
-30 93,05
-35 124,24
-40 167,82
Ø6
svart
40
93
70
70
93
86 60
86
Ø6
svart
40
Temperatur Resistans
(°C) (kΩ)
150 0,147
140 0,186
130 0,236
120 0,302
110 0,390
100 0,511
90 0,686
80 0,932
70 1,279
65 1,504
60 1,777
55 2,106
50 2,508
45 3,003
40 3,615
35 4,375
