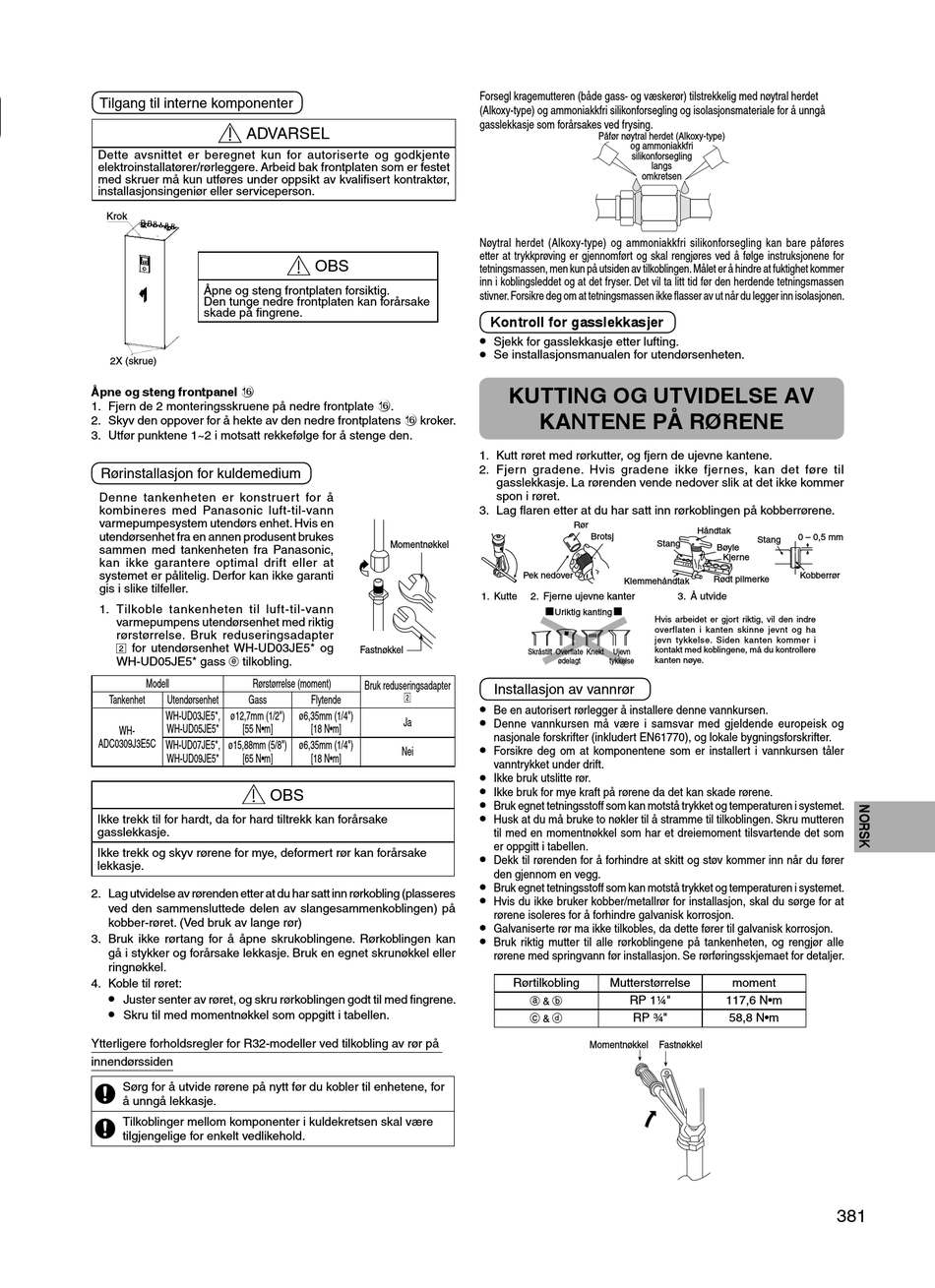

Tilgang til interne komponenter
ADVARSEL
Dette avsnittet er beregnet kun for autoriserte og godkjente
elektroinstallatører/rørleggere. Arbeid bak frontplaten som er festet
med skruer må kun utføres under oppsikt av kvalifi sert kontraktør,
installasjonsingeniør eller serviceperson.
Krok
Åpne og steng frontplaten forsiktig.
Den tunge nedre frontplaten kan forårsake
skade på fi ngrene.
2X (skrue)
Åpne og steng frontpanel f
1. Fjern de 2 monteringsskruene på nedre frontplate f.
2. Skyv den oppover for å hekte av den nedre frontplatens f kroker.
3. Utfør punktene 1~2 i motsatt rekkefølge for å stenge den.
Rørinstallasjon for kuldemedium
Denne tankenheten er konstruert for å
kombineres med Panasonic luft-til-vann
varmepumpesystem utendørs enhet. Hvis en
utendørsenhet fra en annen produsent brukes
sammen med tankenheten fra Panasonic,
kan ikke garantere optimal drift eller at
systemet er pålitelig. Derfor kan ikke garanti
gis i slike tilfeller.
1. Tilkoble tankenheten til luft-til-vann
varmepumpens utendørsenhet med riktig
rørstørrelse. Bruk reduseringsadapter
2 for utendørsenhet WH-UD03JE5* og
WH-UD05JE5* gass k tilkobling.
Modell Rørstørrelse (moment)
Tankenhet Utendørsenhet Gass
WH-UD03JE5*, ø12,7mm (1/2")
WH-UD05JE5* [55 N•m]
WH-
ADC0309J3E5C
WH-UD07JE5*, ø15,88mm (5/8")
WH-UD09JE5* [65 N•m]
Ikke trekk til for hardt, da for hard tiltrekk kan forårsake
gasslekkasje.
Ikke trekk og skyv rørene for mye, deformert rør kan forårsake
lekkasje.
2. Lag utvidelse av rørenden etter at du har satt inn rørkobling (plasseres
ved den sammensluttede delen av slangesammenkoblingen) på
kobber-røret. (Ved bruk av lange rør)
3. Bruk ikke rørtang for å åpne skrukoblingene. Rørkoblingen kan
gå i stykker og forårsake lekkasje. Bruk en egnet skrunøkkel eller
ringnøkkel.
4. Koble til røret:
•
Juster senter av røret, og skru rørkoblingen godt til med fi ngrene.
•
Skru til med momentnøkkel som oppgitt i tabellen.
Ytterligere forholdsregler for R32-modeller ved tilkobling av rør på
innendørssiden
Sørg for å utvide rørene på nytt før du kobler til enhetene, for
å unngå lekkasje.
Tilkoblinger mellom komponenter i kuldekretsen skal være
tilgjengelige for enkelt vedlikehold.
OBS
Momentnøkkel
Fastnøkkel
Bruk reduseringsadapter
2
Flytende
ø6,35mm (1/4")
Ja
[18 N•m]
ø6,35mm (1/4")
Nei
[18 N•m]
OBS
Forsegl kragemutteren (både gass- og væskerør) tilstrekkelig med nøytral herdet
(Alkoxy-type) og ammoniakkfri silikonforsegling og isolasjonsmateriale for å unngå
gasslekkasje som forårsakes ved frysing.
Påfør nøytral herdet (Alkoxy-type)
og ammoniakkfri
silikonforsegling
langs
omkretsen
Nøytral herdet (Alkoxy-type) og ammoniakkfri silikonforsegling kan bare påføres
etter at trykkprøving er gjennomført og skal rengjøres ved å følge instruksjonene for
tetningsmassen, men kun på utsiden av tilkoblingen. Målet er å hindre at fuktighet kommer
inn i koblingsleddet og at det fryser. Det vil ta litt tid før den herdende tetningsmassen
stivner. Forsikre deg om at tetningsmassen ikke flasser av ut når du legger inn isolasjonen.
Kontroll for gasslekkasjer
•
Sjekk for gasslekkasje etter lufting.
•
Se installasjonsmanualen for utendørsenheten.
KUTTING OG UTVIDELSE AV
KANTENE PÅ RØRENE
1. Kutt røret med rørkutter, og fjern de ujevne kantene.
2. Fjern gradene. Hvis gradene ikke fjernes, kan det føre til
gasslekkasje. La rørenden vende nedover slik at det ikke kommer
spon i røret.
3. Lag fl aren etter at du har satt inn rørkoblingen på kobberrørene.
Rør
Brotsj
Pek nedover
Klemmehåndtak
1. Kutte 2. Fjerne ujevne kanter
 
Uriktig kanting
Hvis arbeidet er gjort riktig, vil den indre
overflaten i kanten skinne jevnt og ha
jevn tykkelse. Siden kanten kommer i
kontakt med koblingene, må du kontrollere
Skråstilt Overfl ate Knekt Ujevn
kanten nøye.
ødelagt tykkelse
Installasjon av vannrør
•
Be en autorisert rørlegger å installere denne vannkursen.
•
Denne vannkursen må være i samsvar med gjeldende europeisk og
nasjonale forskrifter (inkludert EN61770), og lokale bygningsforskrifter.
•
Forsikre deg om at komponentene som er installert i vannkursen tåler
vanntrykket under drift.
•
Ikke bruk utslitte rør.
•
Ikke bruk for mye kraft på rørene da det kan skade rørene.
•
Bruk egnet tetningsstoff som kan motstå trykket og temperaturen i systemet.
•
Husk at du må bruke to nøkler til å stramme til tilkoblingen. Skru mutteren
til med en momentnøkkel som har et dreiemoment tilsvartende det som
er oppgitt i tabellen.
•
Dekk til rørenden for å forhindre at skitt og støv kommer inn når du fører
den gjennom en vegg.
•
Bruk egnet tetningsstoff som kan motstå trykket og temperaturen i systemet.
•
Hvis du ikke bruker kobber/metallrør for installasjon, skal du sørge for at
rørene isoleres for å forhindre galvanisk korrosjon.
•
Galvaniserte rør ma ikke tilkobles, da dette fører til galvanisk korrosjon.
•
Bruk riktig mutter til alle rørkoblingene på tankenheten, og rengjør alle
rørene med springvann før installasjon. Se rørføringsskjemaet for detaljer.
Rørtilkobling Mutterstørrelse
g h
RP 1¼"
&
i j
RP ¾"
&
Momentnøkkel
Håndtak
0 – 0,5 mm
Stang
Stang
Bøyle
Kjerne
Kobberrør
Rødt pilmerke
3. Å utvide
moment
117,6 N•m
58,8 N•m
Fastnøkkel
