Pour le circulateur en option.
Alimentation : CA 230 V/50 Hz, <500 W
Pièce recommandée : Yonos 25/6 : fabriquée par Wilo
•
Pour la vanne mélangeuse en option.
Alimentation : CA 230 V/50 Hz (entrée ouverte/sortie fermée)
Temps de fonctionnement : 30 s~120 s
Pièce recommandée : 167032 : fabriquée par Caleffi
AVERTISSEMENT
La présente section s'adresse à un électricien et à un plombier
agréés. Tout travail derrière la plaque avant sécurisée par des vis
doit être réalisé sous la supervision d'un entrepreneur, d'un ingénieur
d'installation ou d'un réparateur qualifi é.

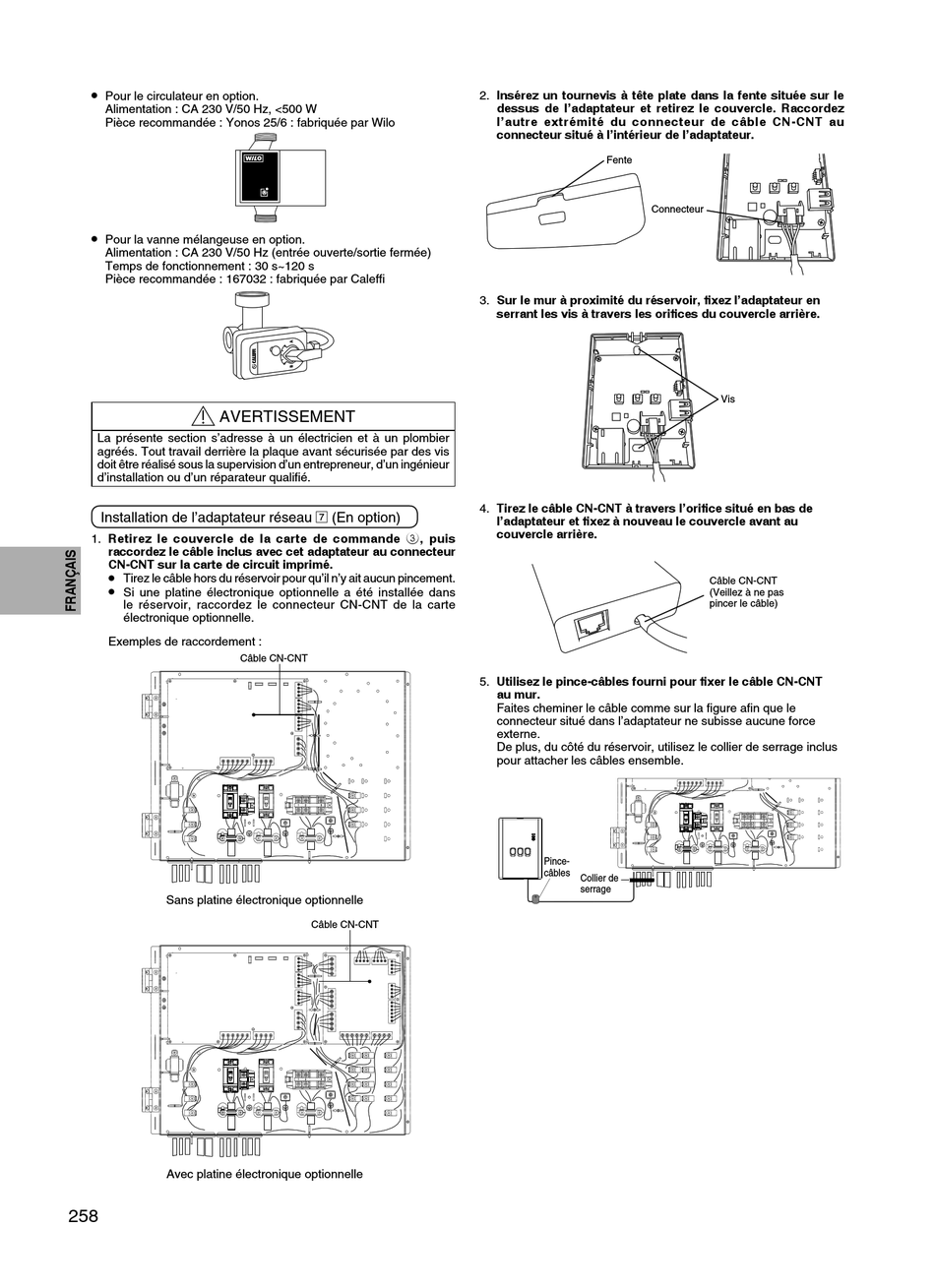

Installation de l'adaptateur réseau 7 (En option)
1. Retirez le couvercle de la carte de commande 3, puis
raccordez le câble inclus avec cet adaptateur au connecteur
CN-CNT sur la carte de circuit imprimé.
•
Tirez le câble hors du réservoir pour qu'il n'y ait aucun pincement.
•
Si une platine électronique optionnelle a été installée dans
le réservoir, raccordez le connecteur CN-CNT de la carte
électronique optionnelle.
Exemples de raccordement :
Câble CN-CNT
Sans platine électronique optionnelle
Avec platine électronique optionnelle
258
2. Insérez un tournevis à tête plate dans la fente située sur le
3. Sur le mur à proximité du réservoir, fi xez l'adaptateur en
4. Tirez le câble CN-CNT à travers l'orifi ce situé en bas de
5. Utilisez le pince-câbles fourni pour fi xer le câble CN-CNT
Câble CN-CNT
dessus de l'adaptateur et retirez le couvercle. Raccordez
l'autre extrémité du connecteur de câble CN-CNT au
connecteur situé à l'intérieur de l'adaptateur.
Fente
Connecteur
serrant les vis à travers les orifi ces du couvercle arrière.
l'adaptateur et fi xez à nouveau le couvercle avant au
couvercle arrière.
au mur.
Faites cheminer le câble comme sur la fi gure afi n que le
connecteur situé dans l'adaptateur ne subisse aucune force
externe.
De plus, du côté du réservoir, utilisez le collier de serrage inclus
pour attacher les câbles ensemble.
Pince-
câbles
Collier de
serrage
Vis
Câble CN-CNT
(Veillez à ne pas
pincer le câble)
3
