BIJLAGE
1 Systeemvariaties
Dit hoofdstuk laat variaties zien van verschillende systemen met een Lucht-naar-Water warmtepomp plus instellingsmethoden.

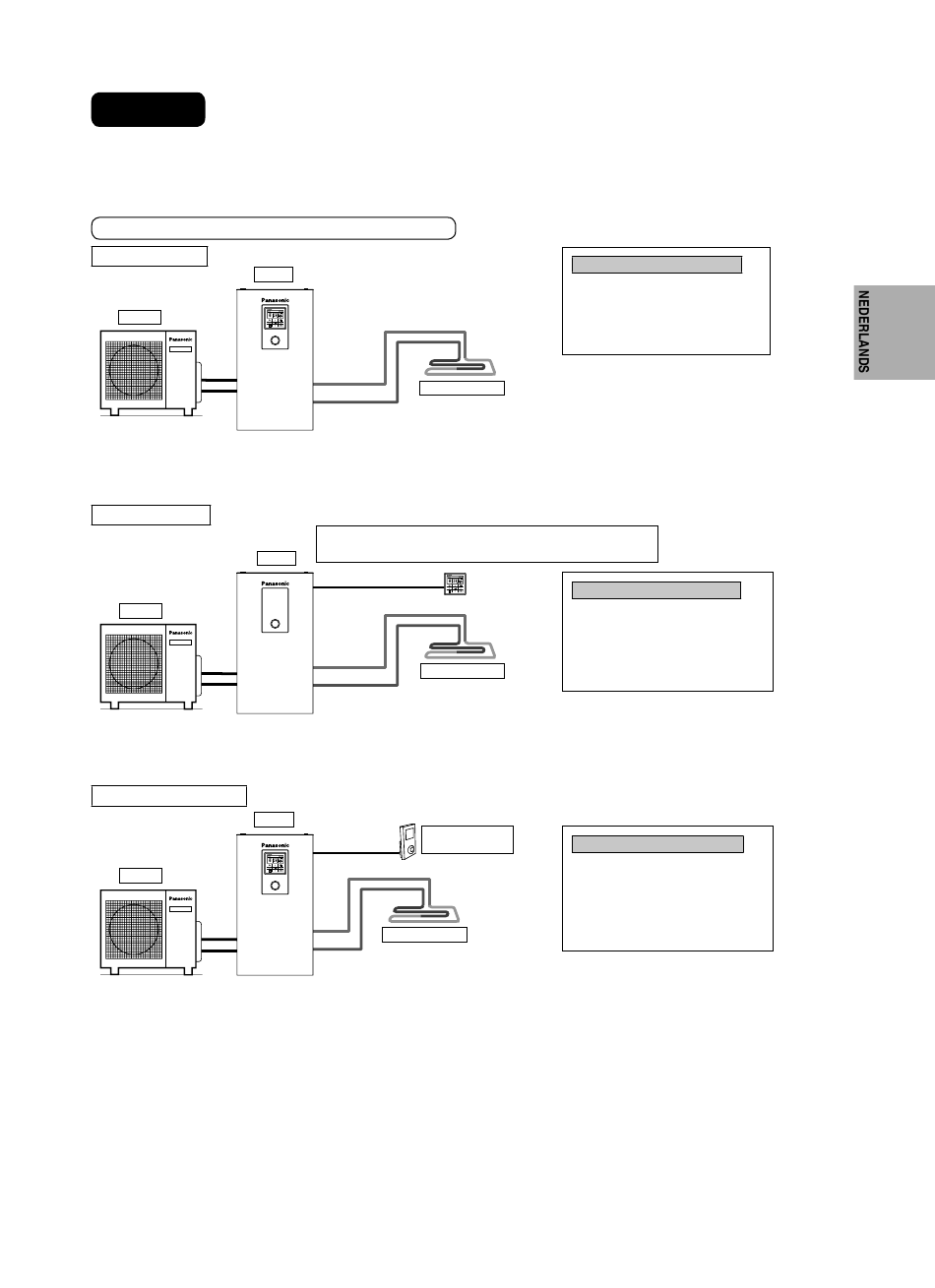

1-1 Voorbeelden van toepassingen gerelateerd aan temperatuurinstelling.
Verschillende temperatuurinstellingen voor verwarming
1. Afstandsbediening
Binnen
Buiten
Sluit de vloerverwarming of radiator direct op de tankunit aan.
De afstandsbediening is op de tankunit geïnstalleerd.
Dit is de basisvorm van het meest eenvoudige systeem.
2. Ruimtethermostaat
Binnen
Buiten
Sluit de vloerverwarming of radiator direct op de tankunit aan.
Verwijder de afstandsbediening van de tankunit en installeer het in de ruimte waar de vloerverwarming is geïnstalleerd.
Dit is een toepassing waarbij de afstandsbediening als ruimtethermostaat wordt gebruikt.
3. Externe ruimtethermostaat
Binnen
Buiten
Sluit de vloerverwarming of radiator direct op de tankunit aan.
De afstandsbediening is op de tankunit geïnstalleerd.
Installeer een aparte externe ruimtethermostaat (levering derden) in de ruimte waar de vloerverwarming is geïnstalleerd.
Dit is een toepassing waarbij een externe ruimtethermostaat wordt gebruikt.
Vloerverwarming
De tankunit ontvangt een signaal van de ruimtethermostaat (AAN/UIT) van
de afstandsbediening om de warmtepomp en de circulatiepomp te regelen.
Er zit een ingebouwde thermistor in de afstandsbediening.
Vloerverwarming
Ruimtethermostaat
(levering derden)
Vloerverwarming
Instelling van de afstandsbediening
Instellingen installateur
Systeeminstellingen
Optionele print - Nee
Zone & sensor:
Watertemperatuur
Instelling van de afstandsbediening
Instellingen installateur
Systeeminstellingen
Optionele print - Nee
Zone & sensor:
Ruimtethermostaat
Intern
Instelling van de afstandsbediening
Instellingen installateur
Systeeminstellingen
Optionele print - Nee
Zone & sensor:
Ruimtethermostaat
(Extern)
