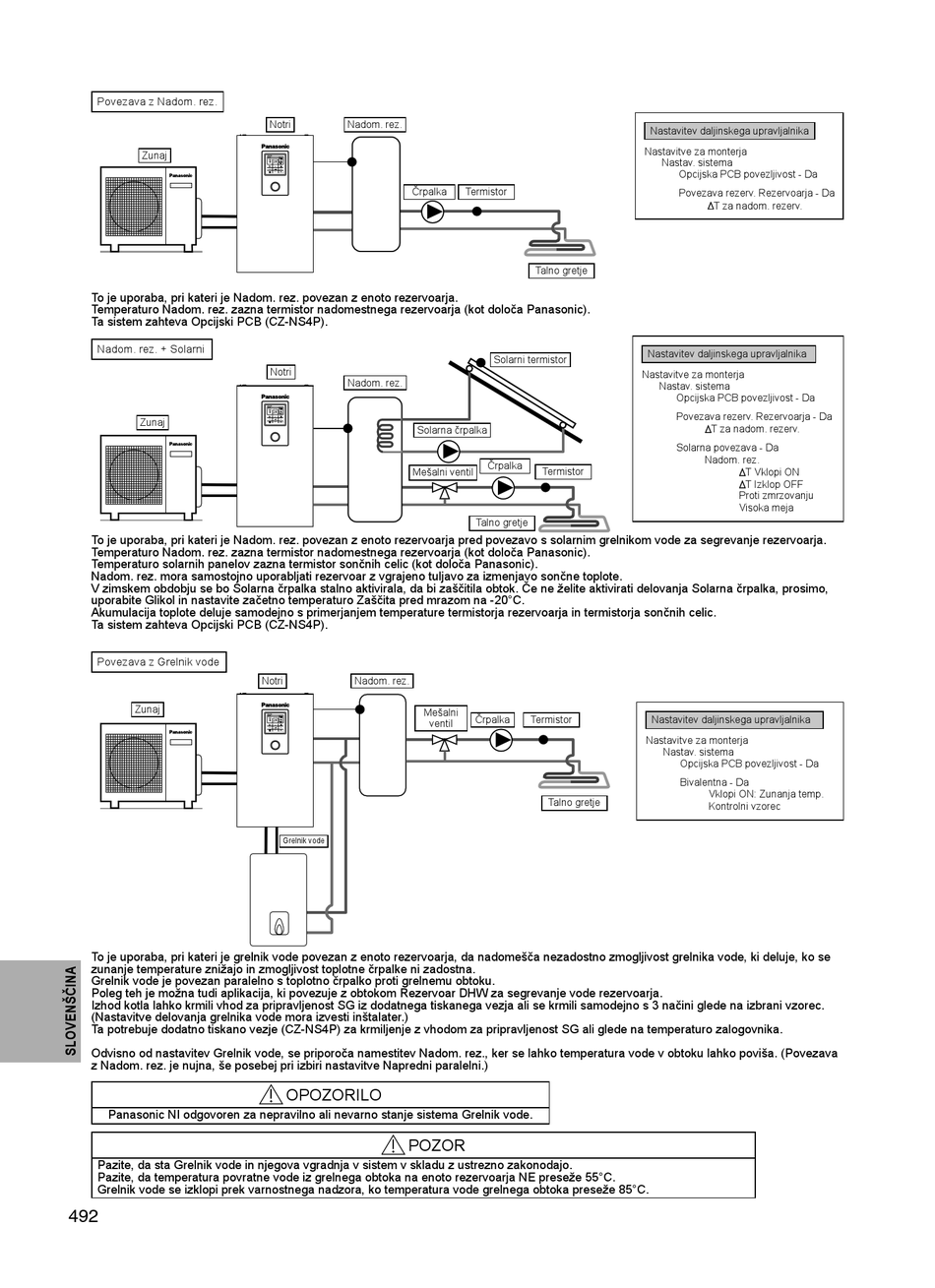

Povezava z Nadom. rez.
Zunaj
To je uporaba, pri kateri je Nadom. rez. povezan z enoto rezervoarja.
Temperaturo Nadom. rez. zazna termistor nadomestnega rezervoarja (kot določa Panasonic).
Ta sistem zahteva Opcijski PCB (CZ-NS4P).
Nadom. rez. + Solarni
Zunaj
To je uporaba, pri kateri je Nadom. rez. povezan z enoto rezervoarja pred povezavo s solarnim grelnikom vode za segrevanje rezervoarja.
Temperaturo Nadom. rez. zazna termistor nadomestnega rezervoarja (kot določa Panasonic).
Temperaturo solarnih panelov zazna termistor sončnih celic (kot določa Panasonic).
Nadom. rez. mora samostojno uporabljati rezervoar z vgrajeno tuljavo za izmenjavo sončne toplote.
V zimskem obdobju se bo Solarna črpalka stalno aktivirala, da bi zaščitila obtok. Če ne želite aktivirati delovanja Solarna črpalka, prosimo,
uporabite Glikol in nastavite začetno temperaturo Zaščita pred mrazom na -20°C.
Akumulacija toplote deluje samodejno s primerjanjem temperature termistorja rezervoarja in termistorja sončnih celic.
Ta sistem zahteva Opcijski PCB (CZ-NS4P).
Povezava z Grelnik vode
Zunaj
To je uporaba, pri kateri je grelnik vode povezan z enoto rezervoarja, da nadomešča nezadostno zmogljivost grelnika vode, ki deluje, ko se
zunanje temperature znižajo in zmogljivost toplotne črpalke ni zadostna.
Grelnik vode je povezan paralelno s toplotno črpalko proti grelnemu obtoku.
Poleg teh je možna tudi aplikacija, ki povezuje z obtokom Rezervoar DHW za segrevanje vode rezervoarja.
Izhod kotla lahko krmili vhod za pripravljenost SG iz dodatnega tiskanega vezja ali se krmili samodejno s 3 načini glede na izbrani vzorec.
(Nastavitve delovanja grelnika vode mora izvesti inštalater.)
Ta potrebuje dodatno tiskano vezje (CZ-NS4P) za krmiljenje z vhodom za pripravljenost SG ali glede na temperaturo zalogovnika.
Odvisno od nastavitev Grelnik vode, se priporoča namestitev Nadom. rez., ker se lahko temperatura vode v obtoku lahko poviša. (Povezava
z Nadom. rez. je nujna, še posebej pri izbiri nastavitve Napredni paralelni.)
Panasonic NI odgovoren za nepravilno ali nevarno stanje sistema Grelnik vode.
Pazite, da sta Grelnik vode in njegova vgradnja v sistem v skladu z ustrezno zakonodajo.
Pazite, da temperatura povratne vode iz grelnega obtoka na enoto rezervoarja NE preseže 55°C.
Grelnik vode se izklopi prek varnostnega nadzora, ko temperatura vode grelnega obtoka preseže 85°C.
492
Notri Nadom. rez.
Črpalka
Notri
Nadom. rez.
Solarna črpalka
Mešalni ventil
Notri Nadom. rez.
Mešalni
ventil
Grelnik vode
OPOZORILO

POZOR

Termistor
Talno gretje
Solarni termistor
Nastavitve za monterja
Črpalka
Termistor
Talno gretje
Črpalka Termistor
Talno gretje
Nastavitev daljinskega upravljalnika
Nastavitve za monterja
Nastav. sistema
Opcijska PCB povezljivost - Da
Povezava rezerv. Rezervoarja - Da
T za nadom. rezerv.
Nastavitev daljinskega upravljalnika
Nastav. sistema
Opcijska PCB povezljivost - Da
Povezava rezerv. Rezervoarja - Da
T za nadom. rezerv.
Solarna povezava - Da
Nadom. rez.
T Vklopi ON
T Izklop OFF
Proti zmrzovanju
Visoka meja
Nastavitev daljinskega upravljalnika
Nastavitve za monterja
Nastav. sistema
Opcijska PCB povezljivost - Da
Bivalentna - Da
Vklopi ON: Zunanja temp.
Kontrolni vzorec
